Das einseitig wirkende Axialkugellager 51204: Konstruktion, Leistung und Anwendungen

Im Bereich der mechanischen Antriebssysteme sind Lager unverzichtbare Komponenten, die die Reibung reduzieren und eine reibungslose Drehbewegung ermöglichen. Unter den vielfältigen Lagertypen zeichnet sich das einseitig wirkende Axialkugellager 51204 durch seine spezielle Axialbelastbarkeit, kompakte Bauweise und breite industrielle Anwendbarkeit aus. Dieser Artikel befasst sich mit den Konstruktionsmerkmalen, technischen Spezifikationen, Materialeigenschaften, Anwendungsszenarien und Wartungsaspekten des Lagers 51204 und beleuchtet dessen Rolle in modernen mechanischen Systemen.

Konstruktionsmerkmale und struktureller Aufbau

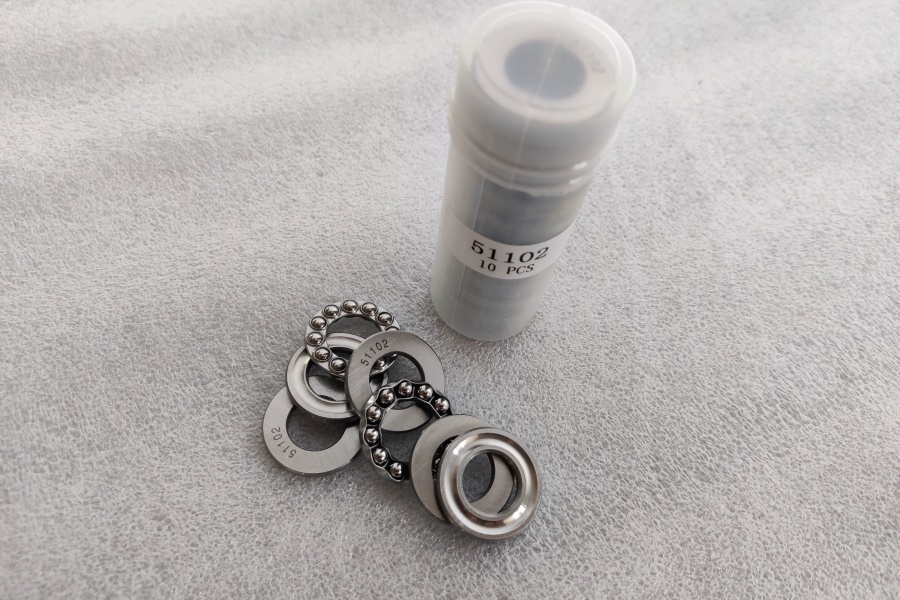

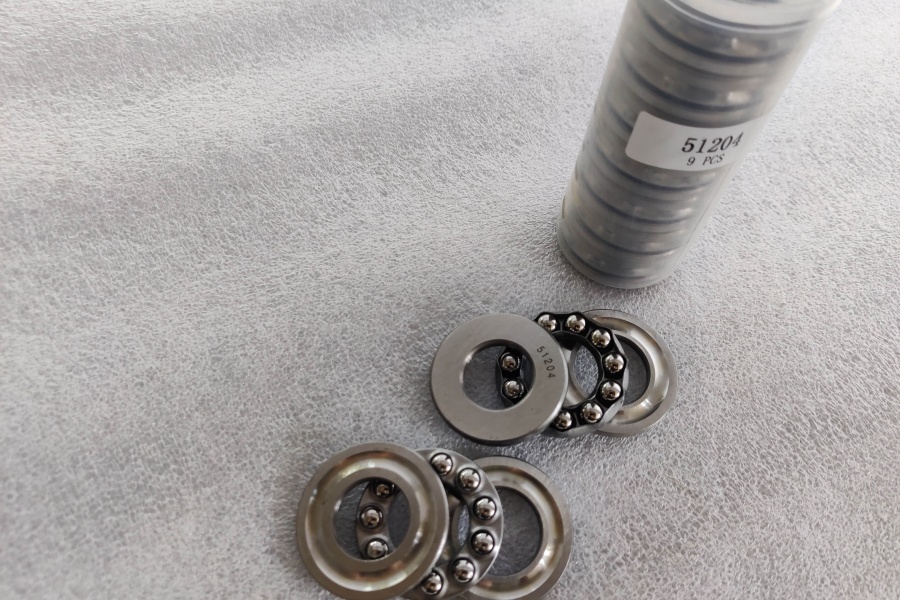

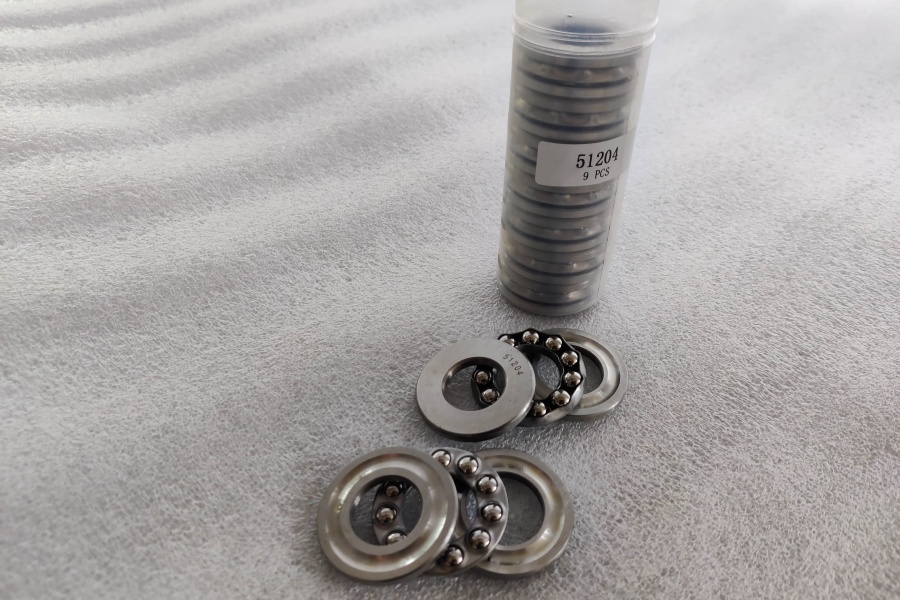

Das 51204 ist ein klassisches einseitig wirkendes Axialkugellager, das für die Aufnahme von Axialbelastungen in einer Richtung ausgelegt ist, jedoch keine Radialbelastungen aufnehmen kann. Sein herausragendster Konstruktionsvorteil liegt in seiner trennbaren Struktur, die aus drei Kernkomponenten besteht: einer Wellenscheibe, einer Gehäusescheibe und einer Kugelkranz. Diese trennbare Konstruktion erleichtert die Montage, Demontage und Wartungsinspektionen, da jede Komponente einzeln montiert und entfernt werden kann. Darüber hinaus sind die meisten Teile von 51204 austauschbar, was die Reparatureffizienz erhöht und die Lagerkosten für industrielle Betriebe senkt.

Die Wellenscheibe des Lagers 51204 verfügt über eine geschliffene Innenbohrung, die feste Presspassung mit der Welle sicherstellt, um die Stabilität während des Betriebs zu gewährleisten. Das Lager hat flache Laufbahnen auf beiden Scheiben, gepaart mit einem gestanzten Stahlkäfig. Der gestanzte Stahlkäfig bietet hervorragende Steifigkeit und Verschleißfestigkeit, führt die Stahlkugeln effektiv und verteilt die Lasten gleichmäßig über die Laufbahnen. Mit Kontaktwinkel von 90 Grad ist das Lager für die direkte Übertragung von Axialkräften optimiert und maximiert so die Belastbarkeit.

Wichtige technische Spezifikationen

Das Lager 51204 entspricht internationalen Normen (ISO 104-1979, DIN 711 und DIN 715) und weist einheitliche Maßparameter bei allen großen Herstellern wie SKF, NSK und STEYR auf. Seine Kerndimensionen betragen 20 mm Innendurchmesser (Bohrung), 40 mm Außendurchmesser und 14 mm Höhe, was es zu einer kompakten Lösung für Anwendungen mit begrenztem Platzangebot macht. Die Wellenscheibe hat einen Außendurchmesser von ca. 40 mm, während die Gehäusescheibe einen Innendurchmesser von ca. 22 mm hat, mit einem minimalen Kantenabstand von 0,6 mm an beiden Scheiben, um Spannungskonzentrationen zu vermeiden.

In Bezug auf die Leistung bietet das Lager 51204 zuverlässige Tragfähigkeit und Drehleistung. Seine dynamische Tragfähigkeit (C) beträgt 21,2 kN und die statische Tragfähigkeit (C₀) erreicht 37,5 kN, was auf hohe Beständigkeit gegen Ermüdung und Verformung unter hohen Axialbelastungen hinweist. Die Ermüdungslastgrenze (Pᵤ) beträgt 1,4 kN, was lange Lebensdauer unter zyklischen Belastungsbedingungen gewährleistet. Die Drehzahl des Lagers wird durch die Schmiermethoden beeinflusst: Bei Fettschmierung beträgt die Referenzdrehzahl 4.300 U/min, während bei Ölbadschmierung die Referenzdrehzahl auf 6.300 U/min erhöht wird, mit einer maximalen Drehzahl von 8.000 U/min.

Weitere wichtige Spezifikationen sind Standardtoleranzklasse (ABEC 1/ISO P0), der minimale Wellenscheibendurchmesser von 32 mm und maximale Gehäusescheibendurchmesser von 28 mm. Das Lager hat ein Nettogewicht von ca. 0,077 kg und einen indikativen CO₂-Fußabdruck von 0,28 kg CO₂e für neue Produkte, was den modernen Anforderungen an die ökologische Nachhaltigkeit entspricht.

Materialauswahl und Herstellung

Das Lager 51204 besteht hauptsächlich aus hochwertigem Lagerstahl, um mechanische Festigkeit und Verschleißfestigkeit zu gewährleisten. Die Unterlegscheiben und Stahlkugeln sind aus chromhaltigem Stahl 100Cr6 (SAE 52100) gefertigt, der Vergütungsbehandlung unterzogen wird, um Härte von ca. 60 HRC zu erreichen. Dieses Material weist ausgezeichnete Ermüdungsbeständigkeit, Korrosionsbeständigkeit und Dimensionsstabilität auf, selbst bei Betriebstemperaturen von -40 °F (-40 °C) bis 210 °F (100 °C). Der gestanzte Stahlkäfig wird aus ST12-Stahl hergestellt und bietet optimale Steifigkeit und thermische Stabilität.

Die Herstellung umfasst das Präzisionsschleifen der Laufbahnen und Bohrungen, um strenge Toleranzanforderungen zu erfüllen: Die Toleranz des Innendurchmessers beträgt +0/-0,010 mm und die Toleranz des Außendurchmessers +0/-0,011 mm. Das Lager verfügt über ein standardmäßiges radiales Lagerspiel (C0) von 0,005-0,02 mm, das einen reibungslosen Betrieb ohne übermäßige Reibung gewährleistet.

Industrielle Anwendungen

Aufgrund seiner kompakten Größe, hohen axialen Belastbarkeit und einfachen Wartung findet das Lager 51204 breite Anwendung in verschiedenen Industriezweigen. In der Maschinenindustrie wird es häufig in Kunststoffextrudern, Werkzeugmaschinenspindeln, Kranhaken und Vibrationssieben eingesetzt, wo es den während des Betriebs entstehenden großen Axialkräften standhält. Im Automobil- und Transportsektor wird das Lager in Getrieben, elektrischen Komponenten und Hinterradbaugruppen eingesetzt und trägt so zur stabilen Kraftübertragung bei.

Auch der Bereich der erneuerbaren Energien profitiert vom Lager 51204, das in Windkraftanlagenkomponenten und neuen Energieanlagen integriert ist. Es wird außerdem in chemischen Maschinen, Stahlproduktionsanlagen, Druckmaschinen und Baumaschinen eingesetzt und eignet sich für raue Betriebsumgebungen wie hohe Temperaturen und schwere Lasten. Darüber hinaus eignet sich das Lager für Haushaltsgeräte, Elektromotoren und Labor-Mischgeräte und beweist damit seine Vielseitigkeit sowohl in industriellen als auch in gewerblichen Umgebungen.

Einbau, Wartung und Vorsichtsmaßnahmen

Der ordnungsgemäße Einbau und die richtige Wartung sind entscheidend für die Maximierung der Lebensdauer von 51204. Während des Einbaus lassen sich die einzelnen Komponenten separat montieren: Die Wellenscheibe wird mit Presspassung auf die Welle gedrückt, während die Gehäusescheibe mit Spielpassung in den Lagersitz eingebaut wird. Es ist wichtig, sicherzustellen, dass die Wellen- und Gehäuseschultern die richtigen Abmessungen haben (entsprechend den Mindest-/Höchstanforderungen für den Schulterdurchmesser), um die Scheiben zu stützen und Fehlausrichtung zu verhindern.

Die Schmierung spielt eine entscheidende Rolle für die Leistung des Lagers. Für die meisten allgemeinen Anwendungen wird die Fettschmierung empfohlen, während für Hochgeschwindigkeitsanwendungen die Ölbadschmierung bevorzugt wird, um Reibung und Wärmeentwicklung zu reduzieren. Die regelmäßige Nachschmierung ist erforderlich, um Trockenreibung und vorzeitigen Verschleiß zu vermeiden. Es ist auch wichtig, das Lager keinen radialen Belastungen auszusetzen, da dies zu Schäden an der Laufbahn führen und die Betriebsstabilität beeinträchtigen kann.

Fazit

Das einseitig wirkende Axialkugellager 51204 verkörpert die perfekte Kombination aus kompaktem Design, zuverlässiger Leistung und breiter Anwendbarkeit. Seine trennbare Struktur, hohe Tragfähigkeit und die Einhaltung internationaler Normen machen es zu einem unverzichtbaren Bestandteil moderner mechanischer Systeme. Ob in der Schwerindustrie, der Automobilfertigung oder im Bereich der erneuerbaren Energien – das Lager 51204 bietet konstante Leistung und ermöglicht gleichzeitig einfache Wartung und Kostensenkung. Mit dem Fortschritt der Industrietechnologie wird das Lager 51204 weiterhin eine zentrale Rolle bei der Verbesserung der Effizienz und Zuverlässigkeit mechanischer Anlagen weltweit spielen.
