Pendelrollenlager 23060: Aufbau, Leistung und industrielle Anwendungen

Im Bereich der Industriemaschinen fungieren Lager als das stille Rückgrat, das für reibungslose Drehung sorgt, Reibung verringert und hohe Lasten trägt. Unter der vielfältigen Palette an Lagertypen sticht das 23060 Pendelrollenlager als Hochleistungskomponente hervor, die speziell für die hohen Anforderungen von Schwerlast entwickelt wird. Dieser Artikel bietet einen umfassenden Überblick über 23060 und beleuchtet dessen Konstruktionsmerkmale, wichtige technische Spezifikationen, betriebliche Vorteile, typische Anwendungsbereiche sowie wesentliche Wartungsmaßnahmen. Dabei wird deutlich, warum es sich weltweit zur bevorzugten Wahl für Ingenieure und Hersteller entwickelt hat.

Zunächst einmal ist es entscheidend, die Klassifizierung und die Bedeutung der Modellbezeichnung des 23060 zu verstehen. Als Mitglied der Familie der Pendelrollenlager wird es speziell der Pendelrollenlager zugeordnet, der für seine Fähigkeit bekannt ist, Fluchtungsfehler zwischen Welle und Gehäuse auszugleichen – eine häufige Herausforderung im industriellen Betrieb. Die Modellbezeichnung „23060“ hat spezifische Bedeutungen, die dessen Aufbau und Leistungsfähigkeit definieren: Die erste Ziffer „2“ gibt die Lagerserie an, die folgende „30“ bezeichnet die Abmessungsreihe, „60“ gibt den Bohrungsdurchmesser an (der 300 mm beträgt, berechnet durch Multiplikation der Ziffer mit 5), und das Suffix „MB“ bezieht sich auf seinen massiven Messingkäfig mit Außenringführung und einer zylindrischen Bohrung ohne Innenringbord. Diese Käfigkonstruktion hebt sich 23060 von anderen Varianten sphärischer Rollenlager ab und trägt maßgeblich zu seiner Leistungsfähigkeit unter rauen Bedingungen bei.

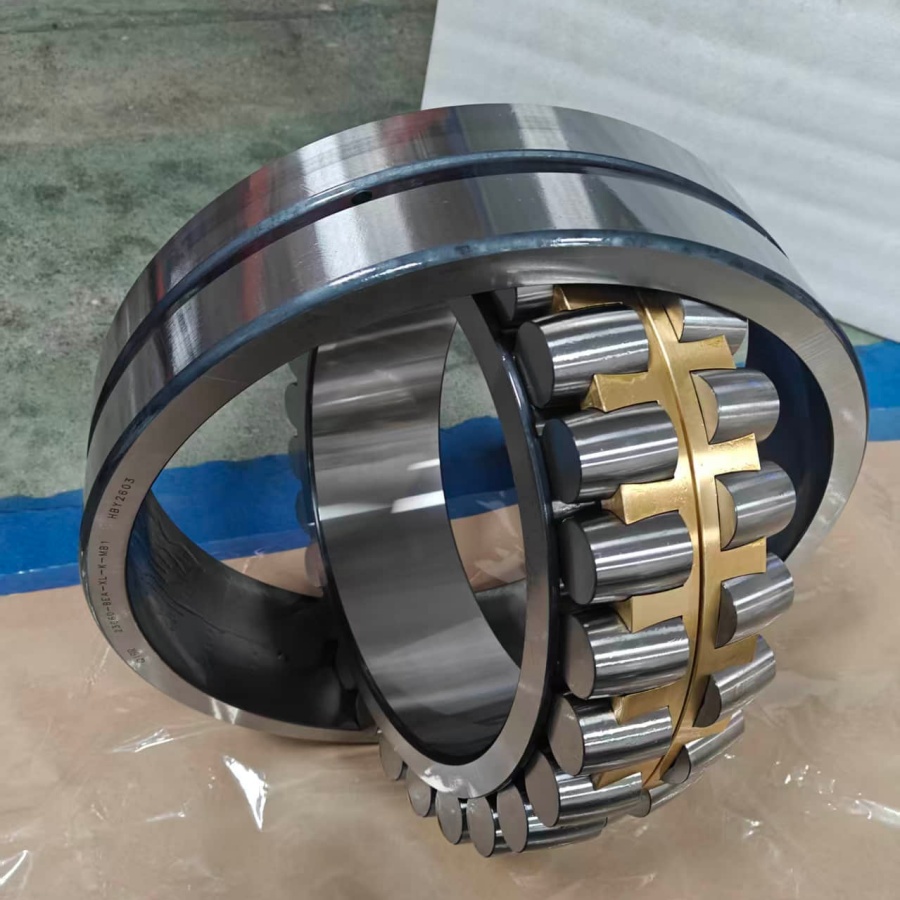

Die Konstruktion des 23060-Lagers ist auf ein ausgewogenes Verhältnis zwischen Langlebigkeit, Tragfähigkeit und Anpassungsfähigkeit ausgelegt. Im Gegensatz zu einigen anderen Pendelrollenlagern mit gestanzten Stahlkäfigen verfügt das 23060 über einen massiven Messingkäfig, der überragende Steifigkeit, Schlagfestigkeit und thermische Stabilität bietet. Die Führung des Käfigs durch den Außenring stellt sicher, dass die Rollen während des Betriebs optimal ausgerichtet bleiben, wodurch Reibung und Verschleiß zwischen den Wälzkörpern und den Laufbahnen verringert werden. Darüber hinaus verfügt das Lager über zwei Reihen symmetrischer sphärischer Rollen, die auf einer konkaven sphärischen Laufbahn im Außenring laufen – eine Konstruktion, die Selbstausrichtung ermöglicht und Wellenauslenkungen sowie Fluchtungsfehler ausgleicht, die häufig durch hohe Belastungen oder Ungenauigkeiten bei der Montage verursacht werden. Das Fehlen von Innenringborden verschafft den Rollen mehr Bewegungsfreiheit und verbessert so die Selbstausrichtungsfähigkeit des Lagers im Vergleich zu Varianten wie den Pendelrollenlagern vom Typ CA.

Um die Leistungsfähigkeit des Lagers 23060 voll und ganz einschätzen zu können, ist es unerlässlich, seine wichtigsten technischen Spezifikationen zu betrachten, die seine Eignung für verschiedene industrielle Anwendungen bestimmen. Gemäß Industriestandards wie DIN 635-2 weist das 23060 einen Bohrungsdurchmesser (d) von 300 mm, einen Außendurchmesser (D) von 460 mm und eine Breite (B) von 118 mm auf. Seine Masse beträgt etwa 73,8 bis 74,5 kg, was seine robuste Bauweise widerspiegelt, die für hohe Belastungen ausgelegt ist. Die Tragfähigkeit des Lagers ist eines seiner beeindruckendsten Merkmale: Es verfügt über eine radiale dynamische Tragzahl Cr von 1.960.000 N und eine radiale statische Tragzahl Cor von 3.650.000 N, wodurch es extrem hohen radialen Belastungen standhalten kann. Zwar kann es leichte axiale Belastungen in beide Richtungen aufnehmen, seine Hauptstärke liegt jedoch in der radialen Belastbarkeit. Zudem liegt die Ermüdungsgrenzlast (Cur) bei 223.000 N, was eine langfristige Haltbarkeit unter zyklischen Belastungsbedingungen gewährleistet.

Hinsichtlich der Drehleistung weist das Lager 23060 eine Grenzdrehzahl (nG) von 1.100 Umdrehungen pro Minute (U/min) und eine Referenzdrehzahl (nB) von 960 U/min auf, wodurch es für Anwendungen mit mittleren bis hohen Drehzahlen geeignet ist. Es arbeitet im Temperaturbereich von bis zu 120 °C ohne Wärmestabilisierung, was für die meisten industriellen Umgebungen ausreichend ist. Das Lager verfügt typischerweise über ein C3-Innenspiel, das größer ist als das Normalspiel (CN), was zusätzliche Flexibilität bietet, um thermische Ausdehnung während des Betriebs auszugleichen und das Risiko des Festfressens zu verringern. Weitere wichtige Maßparameter sind ein D1 (Innendurchmesser des Außenrings) von 412,6 mm, ein maximaler Außendurchmesser (Da max) von 445,4 mm, ein minimaler Innendurchmesser (da min) von 314,6 mm und ein minimaler Rundungsradius (r min) von 4 mm, die alle entscheidend für die ordnungsgemäße Montage und die Kompatibilität mit den Gegenstücken sind.

Die einzigartige Kombination aus konstruktivem Design und technischen Spezifikationen macht das 23060 besonders geeignet für eine Vielzahl von industriellen Schwerlastanwendungen, insbesondere solche mit hohen Radialbelastungen, Wellenversatz und rauen Betriebsbedingungen. Einer seiner Hauptanwendungsbereiche ist die Bergbau- und Bauindustrie, wo es in Anlagen wie Brechern, Vibrationssieben und Fördersystemen zum Einsatz kommt. Diese Maschinen arbeiten unter extremen Bedingungen mit ständigen Vibrationen, hohen Belastungen und häufigen Fluchtungsabweichungen, und die Selbstausrichtung sowie der Messingkäfig des 23060 gewährleisten zuverlässige Leistung und eine lange Lebensdauer. Darüber hinaus wird das Lager häufig in metallurgischen Anlagen wie Walzwerken und Schmiedemaschinen eingesetzt, wo es die Arbeitswalzen stützt und den hohen Belastungen und Temperaturen standhält, die bei der Metallverarbeitung auftreten.

Weitere gängige Anwendungsbereiche des 23060 sind Hochleistungs-Elektromotoren, Generatoren, Pumpen und Ventilatoren, wo es für stabile Drehung und Lastabtragung sorgt. Es wird zudem in Schiffsantriebssystemen, Offshore-Bohranlagen und Papierverarbeitungsmaschinen eingesetzt. In jeder dieser Anwendungen macht die Fähigkeit des Lagers, Fluchtungsfehler auszugleichen, hohe radiale Belastungen zu bewältigen sowie Verschleiß und Stößen standzuhalten, es zu einer unverzichtbaren Komponente, die Ausfallzeiten und Wartungskosten für Hersteller reduziert.

Die ordnungsgemäße Wartung ist unerlässlich, um die Lebensdauer und Leistung des 23060 zu maximieren, da Vernachlässigung der Wartung vorzeitigen Ausfall, kostspielige Reparaturen und ungeplante Ausfallzeiten auslösen kann. Regelmäßige Inspektionen sind ein wesentlicher Bestandteil der Wartung und umfassen die Überwachung der Betriebstemperatur, der Vibrationen und der Geräuschpegel des Lagers, um potenzielle Probleme frühzeitig zu erkennen. Übermäßige Geräusche, Vibrationen oder Temperaturanstiege können auf Probleme wie unzureichende Schmierung, Verunreinigungen oder Fluchtungsfehler hinweisen, die umgehend behoben werden sollten. Die Schmierung ist ein weiterer entscheidender Aspekt der Wartung: Das 23060 sollte regelmäßig mit dem vom Hersteller angegebenen geeigneten Schmierstoff geschmiert, um die Reibung zwischen den Wälzkörpern und Laufbahnen zu verringern und Korrosion zu verhindern. Das Lager hat häufig Schmiernuten und -bohrungen (sofern mit dem Suffix W33 angegeben), die den Schmierstoff effektiv verteilen und die Leistung optimieren können.

Sauberkeit ist ebenfalls entscheidend für die Langlebigkeit des 23060, da Verunreinigungen durch Schmutz, Staub oder Metallpartikel zu Verschleiß, Kratzern oder Korrosion an den Laufbahnen und Wälzkörpern führen können. Bei der Montage und Wartung ist darauf zu achten, dass das Lager und seine Gegenstücke sauber sind. Obendrein kann geeignete Dichtung das Eindringen von Fremdstoffen in das Lager verhindern. Die Lagerung ist ein weiterer zu beachtender Aspekt: Wenn es nicht in Gebrauch ist, sollte es in einer sauberen, trockenen und kühlen Umgebung, fern von direkter Sonneneinstrahlung und Feuchtigkeit, gelagert und in Rostschutzpapier eingewickelt werden, um Korrosion zu verhindern. Die regelmäßige Demontage und Inspektion des Lagers im Rahmen der planmäßigen Wartung kann dabei helfen, Anzeichen von Verschleiß oder Beschädigungen zu erkennen und katastrophale Ausfälle zu verhindern.

Zusammenfassend lässt sich sagen, dass das Pendelrollenlager 23060 eine leistungsstarke, robuste Komponente ist, die in industriellen Schwerlastanwendungen eine entscheidende Rolle spielt. Wegen seines massiven Messingkäfigs, der Außenringführung und seiner selbstausrichtenden Konstruktion ist es in der Lage, hohe radiale Belastungen aufzunehmen, Wellenversätze auszugleichen und rauen Betriebsbedingungen standzuhalten. Mit seinen beeindruckenden technischen Spezifikationen, darunter hohe Tragfähigkeit, mittlere bis hohe Drehzahlen und thermische Stabilität, ist es zur bevorzugten Wahl für Ingenieure in den Bereichen Bergbau, Metallurgie, Fertigung und anderen Industriezweigen geworden. Durch ordnungsgemäße Wartung, einschließlich regelmäßiger Inspektion, Schmierung und Sauberkeit, können Anwender sicherstellen, dass das 23060 zuverlässige Leistung und lange Lebensdauer bietet und so zur Effizienz und Produktivität industrieller Abläufe beiträgt. Da sich Industriemaschinen ständig weiterentwickeln und immer höhere Leistungsanforderungen stellen, bleibt das 23060 eine unverzichtbare Komponente, die die perfekte Balance zwischen Konstruktion, Langlebigkeit und Funktionalität verkörpert.
