Drehverbindungen vs. Kreuzrollenlager: Auswahl des richtigen Lagers für moderne Maschinen

In der sich schnell entwickelnden Industrielandschaft von heute kann die Wahl des richtigen Drehlagers den Unterschied zwischen reibungslosem Betrieb und kostspieligen Ausfallzeiten machen. Zwei weit verbreitete Lösungen – Drehverbindungen und Kreuzrollenlager – mögen auf den ersten Blick ähnlich aussehen, dienen jedoch sehr unterschiedlichen Zwecken. Das Verständnis ihrer Unterschiede ist für Ingenieure, Konstrukteure und Beschaffungsteams von entscheidender Bedeutung.

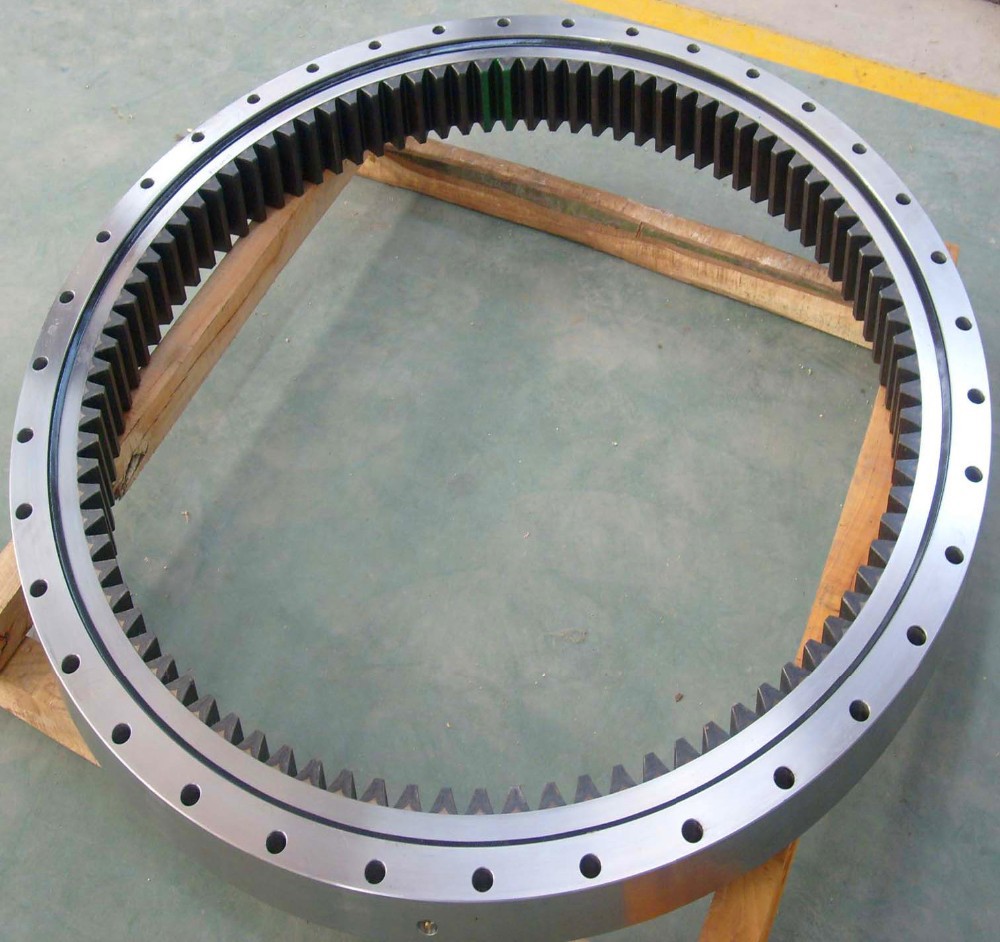

Drehverbindungen: Kraft und Stärke für schwere Lasten

Drehverbindungen sind Rotationslager mit großem Durchmesser, die massive axiale, radiale und Momentbelastungen aufnehmen können. Zu den gängigen Konfigurationen gehören Vierpunktkugeln, zweireihige Kugeln und dreireihige Rollen. Viele Modelle, wie die QIBR RU-Serie und die RB-Serie, verfügen über integrierte Zahnräder für den Direktantrieb und eignen sich daher ideal für Schwerlastanwendungen wie:

• Kräne und Bagger
• Yaw-Systeme der Windkraftanlagen
• Hafenkräne und Drehplattformen

Drehverbindungen sind eher auf Festigkeit, Stabilität und Langlebigkeit als auf höchste Präzision ausgelegt. Sie zeichnen sich in Umgebungen aus, in denen schwere Lasten und langsame Drehzahlen vorherrschen.

Kreuzrollenlager: Präzision und Steifigkeit

Kreuzrollenlager, wie beispielsweise die QIBR XSU-Serie, verwenden zylindrische Rollen, die abwechselnd im Winkel von 90° zwischen dem Innen- und Außenring angeordnet sind. Diese einzigartige Anordnung lässt das einzelne Lager, Folgendes zu bewältigen:

• Radiale Belastungen
• Axiale Belastungen
• Momentbelastungen

Das Ergebnis ist hohe Steifigkeit, minimale elastische Verformung und überlegene Drehgenauigkeit. Kreuzrollenlager sind kompakt, präzise und ideal für Anwendungen wie:

• Industrierobotergelenke
• CNC-Drehtische
• Halbleitermaschinen
• Medizinische Bildgebungsgeräte

Häufig mit Vorspannung ist das interne Spiel zu beseitigen und stabile und genaue Drehung auch in hochpräzisen Umgebungen zu gewährleisten.

Installation und Wartung

• Drehverbindungen erfordern regelmäßige Schmierung und Inspektion, insbesondere im Außenbereich oder in Umgebungen mit hoher Beanspruchung. Das richtige Anzugsmoment der Schrauben und ebene Montageflächen sind für optimale Leistung von entscheidender Bedeutung.
• Kreuzrollenlager erfordern präzise Installation und richtige Vorspannung, um die Genauigkeit zu gewährleisten und die Lebensdauer zu maximieren.

So wählen Sie

• Anwendungen mit hoher Belastung und niedriger Drehzahl → Drehverbindungen

• Hochpräzise, hochsteife, kompakte Maschinen → Kreuzrollenlager

Die Auswahl des richtigen Lagertyps gewährleistet nicht nur mechanische Zuverlässigkeit, sondern auch Betriebseffizienz und Langlebigkeit.
