Gummibeschichtete Lager 606ZZ: Eine vielseitige Lösung für Anwendungen in der Kleinmaschinenindustrie

Im Bereich der Miniaturlager sticht das gummibeschichtete Lager 606ZZ als Spezialkomponente hervor, die die Präzision von Standardkugellagern mit den einzigartigen Vorteilen der Gummibeschichtungstechnologie verbindet. Dieses Lager wird speziell für die Anforderungen kleiner Maschinen entwickelt und ist mittlerweile aus verschiedenen Branchen nicht mehr wegzudenken – von der Elektronik und Robotik bis hin zu medizinischen Geräten und Haushaltsgeräten. Dieser Artikel befasst sich mit dem Aufbau, den Spezifikationen, den Vorteilen, den Anwendungsbereichen und der Wartung des gummibeschichteten Lagers 606ZZ und bietet Ingenieuren, Einkäufern und Fachleuten aus der Industrie einen umfassenden Überblick.

Um das gummibeschichtete Lager 606ZZ zu verstehen, ist es unerlässlich, zunächst seine Kernkomponenten und seinen Aufbau zu erläutern. Das 606ZZ ist ein Miniatur-Rillenkugellager, das sich durch seine kompakte Größe und seine Fähigkeit auszeichnet, sowohl radiale als auch axiale Belastungen effizient aufzunehmen. Die „606“ in seiner Bezeichnung folgt dem standardmäßigen Nummerierungssystem für Lager: Die erste Ziffer „6“ gibt an, dass es sich um ein Rillenkugellager handelt, die mittlere Ziffer „0“ bezeichnet die Baureihe (extra klein) und die letzte Ziffer „6“ gibt den Innendurchmesser von 6 mm an. Der Zusatz „ZZ“ bedeutet, dass das Lager beidseitig mit doppelten Deckscheiben ausgestattet ist, die Schutz vor Staub, Schmutz und Schmierstoffaustritt bieten und gleichzeitig geringe Reibung im Betrieb gewährleisten.

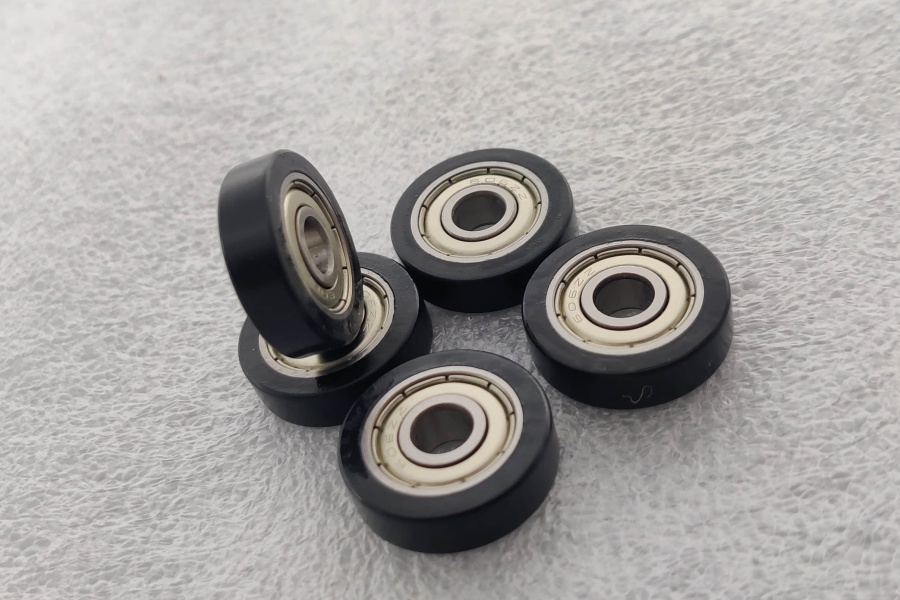

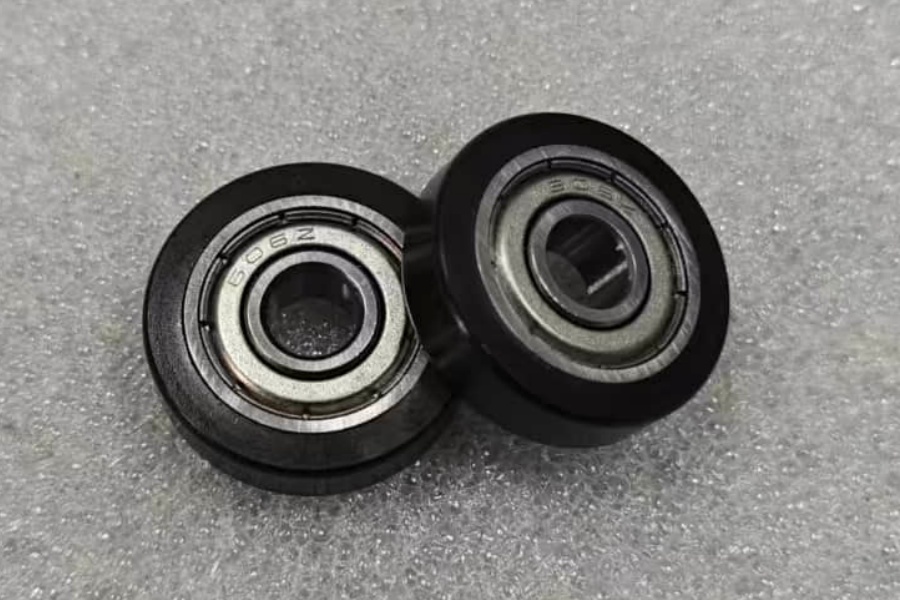

Das wesentliche Unterscheidungsmerkmal des gummibeschichteten Lagers 606ZZ ist die auf den Außenring aufgebrachte Gummischicht. Im Gegensatz zu Standardlagern vom Typ 606ZZ, durchläuft die gummibeschichtete Variante einen speziellen Beschichtungsprozess, bei dem eine Schicht aus hochwertigem Gummi auf den Außendurchmesser aufgebracht wird. Das Gummimaterial wird sorgfältig entsprechend den Anwendungsanforderungen ausgewählt; gängige Optionen sind unter anderem Polyurethan (PU), Naturkautschuk und Nitrilkautschuk (NBR). Jedes Material bietet einzigartige Eigenschaften: PU bietet hervorragende Verschleißfestigkeit und Elastizität, Naturkautschuk sorgt für hervorragende Stoßdämpfung und NBR bietet gute Öl- und Chemikalienbeständigkeit. Die Beschichtungsdicke liegt je nach Verwendungszweck typischerweise zwischen 0,5 mm und 2 mm und wird mittels Techniken wie Spritzguss oder Kleben aufgebracht, um eine starke Haftung zwischen dem Gummi und dem Metallaußenring zu geben und Abblättern oder Ablösen während des Betriebs zu verhindern.

Die technischen Spezifikationen des gummibeschichteten Lagers 606ZZ sind entscheidend für dessen Leistung und Kompatibilität mit verschiedenen Anwendungen. Die Standardabmessungen des 606ZZ-Lagers (ohne Beschichtung) umfassen einen Bohrungsdurchmesser von 6 mm, einen Außendurchmesser von 17 mm und eine Breite von 6 mm bei einem Mindestfasenradius von 0,3 mm. Die Gummibeschichtung vergrößert den Außendurchmesser geringfügig. Hinsichtlich der Belastbarkeit beträgt die dynamische Tragzahl des Standardlagers 606ZZ ca. 2490 N und die statische Tragzahl 835 N, bei Grenzdrehzahl von 38.000 U/min unter Fettschmierung. Die Gummibeschichtung verringert die Tragfähigkeit und die Grenzdrehzahl im Vergleich zur unbeschichteten Version geringfügig, doch dieser Kompromiss wird durch die zusätzlichen Vorteile gerechtfertigt, die sie bietet, wie beispielsweise Geräuschminderung und Schwingungsdämpfung.

Einer der Hauptvorteile des gummibeschichteten Lagers 606ZZ ist seine außergewöhnliche Fähigkeit zur Geräusch- und Schwingungsdämpfung. Die Gummischicht wirkt als Puffer, der die während des Betriebs entstehenden Schwingungen absorbiert und die Geräuschübertragung auf die umgebenden Komponenten minimiert. Dies macht es ideal für Anwendungen, bei denen ein leiser Betrieb entscheidend ist, wie z. B. kleine Elektromotoren, Präzisionsinstrumente und Haushaltsgeräte wie Ventilatoren und Pumpen. Im Gegensatz dazu erzeugen Standardlager aufgrund des Metall-auf-Metall-Kontakts oft wahrnehmbare Geräusche, die in empfindlichen Umgebungen störend wirken können.

Ein weiterer wesentlicher Vorteil ist der Schutz, den es sowohl für das Lager selbst als auch für die Gegenkomponenten bietet. Die Gummibeschichtung schafft eine nichtmetallische Kontaktfläche und verhindert so die direkte Metall-auf-Metall-Reibung zwischen Lager und Gehäuse. Dies verringert nicht nur den Verschleiß sowohl am Lager als auch am Gehäuse, sondern eliminiert auch das Risiko von Kratzern oder Beschädigungen an empfindlichen Oberflächen, wie sie beispielsweise in medizinischen Geräten oder elektronischen Anlagen zu finden sind. Zudem bietet die Gummischicht eine gewisse Korrosionsbeständigkeit und schützt den Metallkern des Lagers vor Feuchtigkeit, Staub und milden Chemikalien, wodurch sich seine Lebensdauer in rauen oder feuchten Umgebungen verlängert.

Das gummibeschichtete Lager 606ZZ weist zudem hervorragende Stoßdämpfungseigenschaften auf. Durch seine Elastizität kann das Gummi plötzliche Stöße und Vibrationen absorbieren und so die Belastung des Lagers und anderer mechanischer Komponenten verringern. Dies ist besonders vorteilhaft bei Anwendungen mit häufigen Start-Stopp-Zyklen oder variablen Belastungen, wie beispielsweise in der Robotik, bei kleinen Förderbändern und Modellmaschinen. Die Stoßdämpfungsfähigkeit trägt zudem dazu bei, die allgemeine Stabilität und Zuverlässigkeit der Anlagen zu verbessern, wodurch das Risiko von Komponentenausfällen und Ausfallzeiten verringert wird.

Aufgrund seiner kompakten Größe und vielseitigen Leistungsfähigkeit findet das gummibeschichtete Lager 606ZZ in einer Vielzahl von Branchen Anwendung. In der Elektronikindustrie wird es in kleinen Motoren, Festplatten und Lüftern eingesetzt, wo ein leiser Betrieb und eine kompakte Bauweise unerlässlich sind. In der Robotik und Automatisierung kommt es in Miniaturaktuatoren, Zahnrädern und Drehgelenken zum Einsatz und sorgt für eine gleichmäßige und geräuscharme Bewegung. Die Medizintechnikindustrie setzt auf dieses Lager für Präzisionsgeräte wie Diagnosegeräte, Pumpen und kleine chirurgische Instrumente, bei denen Sauberkeit, geräuscharmer Betrieb und der Schutz empfindlicher Komponenten von größter Bedeutung sind.

Haushaltsgeräte sind ein weiterer wichtiger Anwendungsbereich für das gummibeschichtete Lager 606ZZ. Es findet sich häufig in kleinen Küchengeräten (z. B. Mixern, Kaffeemühlen), Körperpflegegeräten (z. B. Elektrorasierern, Haartrocknern) und HLK-Systemen (z. B. kleinen Ventilatoren und Gebläsen). In diesen Anwendungen verbessern die geräuschmindernden und stoßdämpfenden Eigenschaften des Lagers das Benutzererlebnis, während seine Korrosionsbeständigkeit für Langlebigkeit in feuchten Umgebungen sorgt. Darüber hinaus wird es in Hobbyprojekten wie Modellflugzeugen, -autos und -drohnen eingesetzt, bei denen kompakte Abmessungen und ein ruhiger Lauf entscheidend für die Leistung sind.

Ordnungsgemäße Wartung ist unerlässlich, um die Lebensdauer des gummibeschichteten Lagers 606ZZ zu maximieren. Im Gegensatz zu Standardlagern, die regelmäßig geschmiert werden müssen, kann die Gummibeschichtung durch bestimmte Schmierstoffe beeinträchtigt werden; daher ist es wichtig, kompatible Schmierstoffe (z. B. Schmierstoffe auf Silikonbasis) zu verwenden, die das Gummimaterial nicht angreifen. Es ist außerdem wichtig, die Überlastung des Lagers zu vermeiden, da übermäßige Belastungen dazu führen können, dass sich die Gummibeschichtung verformt oder ablöst. Regelmäßige Inspektion auf Anzeichen von Verschleiß, wie Risse in der Gummibeschichtung, ungewöhnliche Geräusche oder erhöhte Reibung, wird empfohlen, um potenzielle Probleme frühzeitig zu erkennen und einen Ausfall der Anlage zu verhindern. In rauen Umgebungen trägt regelmäßige Reinigung zur Entfernung von Staub und Schmutz dazu bei, die Leistungsfähigkeit des Lagers zu erhalten und dessen Lebensdauer zu verlängern.

Bei der Auswahl des gummibeschichteten Lagers 606ZZ sollten mehrere Faktoren berücksichtigt werden, um die Kompatibilität mit der Anwendung sicherzustellen. Die Art des Gummimaterials ist ein entscheidender Faktor: PU eignet sich für allgemeine Anwendungen, die Verschleißfestigkeit erfordern, Naturkautschuk ist ideal für die Stoßdämpfung und NBR wird für Anwendungen bevorzugt, die Öl oder Chemikalien ausgesetzt sind. Die Dicke der Gummibeschichtung sollte auf der Grundlage der erforderlichen Passform und des benötigten Grades an Geräusch- und Vibrationsdämpfung gewählt werden. Darüber hinaus sollten die Betriebsbedingungen wie Temperatur, Belastung und Drehzahl auf die Spezifikationen des Lagers abgestimmt werden, um eine optimale Leistung zu gewährleisten. Es ist zudem wichtig, einen renommierten Hersteller zu wählen, der strenge Qualitätskontrollstandards einhält, da die Qualität der Gummibeschichtung und des Lagerkerns direkten Einfluss auf die Leistung und Haltbarkeit hat.

Zusammenfassend lässt sich sagen, dass das gummibeschichtete Lager 606ZZ ein spezialisiertes Miniaturlager ist, das die Präzision und Tragfähigkeit des Standardlagers 606ZZ mit den einzigartigen Vorteilen der Gummibeschichtungstechnologie verbindet. Seine Geräuschdämpfung, Schwingungsdämpfung, Stoßdämpfung und schützenden Eigenschaften machen es zu einer idealen Lösung für eine Vielzahl von Anwendungen, von Elektronik und Robotik bis hin zu medizinischen Geräten und Haushaltsgeräten. Durch das Verständnis seiner Struktur, Spezifikationen, Vorteile und Wartungsanforderungen können Ingenieure und Einkäufer das richtige gummibeschichtete Lager 606ZZ für ihre spezifischen Anforderungen auswählen und so einen zuverlässigen und effizienten Betrieb ihrer Anlagen sicherstellen. Mit dem fortschreitenden technologischen Fortschritt wird die Nachfrage nach kompakten, leisen und langlebigen Lagern wie dem gummibeschichteten 606ZZ voraussichtlich steigen, was seine Position als Schlüsselkomponente in Miniaturmaschinen weiter festigen wird.
