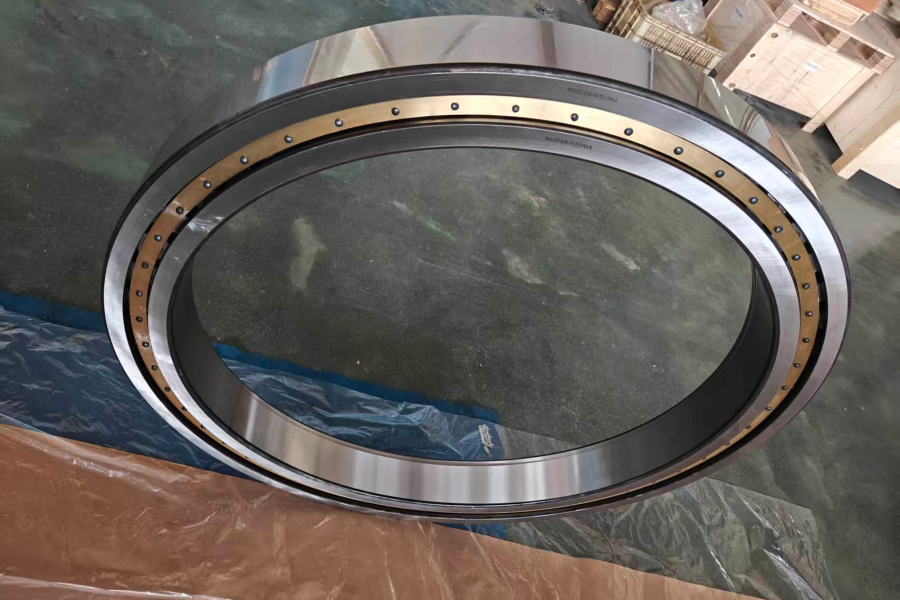

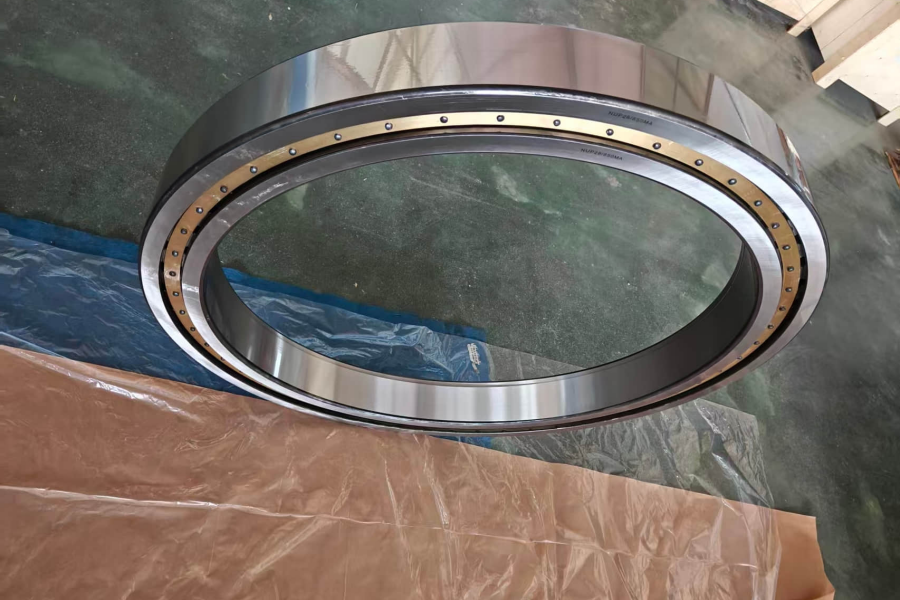

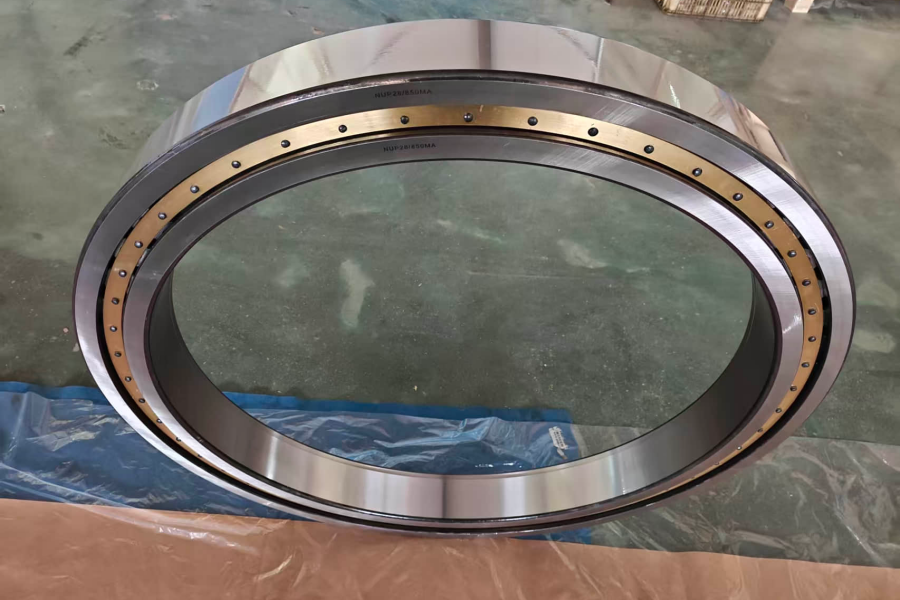

NUP28/850MA – Ein Hochleistungs-Zylinderrollenlager für industrielle Anwendungen

Das NUP28/850MA ist ein robustes, einreihiges Zylinderrollenlager, das für extreme radiale Belastungen und mäßige bidirektionale axiale Belastungen ausgelegt ist. Als Teil der NUP-Lagerserie zeichnet es sich durch eine trennbare Bauweise, hohe Tragfähigkeit und eine langlebige Konstruktion aus, was es in Schwermaschinen, im Bergbau, in der Stahlherstellung und in Anlagen zur Stromerzeugung unverzichtbar macht. Dieser Artikel befasst sich mit seiner Konstruktion, den technischen Daten, dem Werkstoff, den Leistungsmerkmalen, den Anwendungsbereichen und bewährten Wartungsverfahren und verdeutlicht, warum es sich im industriellen Schwerlastbetrieb besonders auszeichnet.

1. Konstruktion und strukturelle Merkmale

Das NUP28/850MA gehört zu den Zylinderrollenlagern vom Typ NUP, einer Kategorie, die sich durch ihre einzigartige Ring- und Flanschkonfiguration auszeichnet. Seine Kernstruktur besteht aus vier Hauptkomponenten: einem Außenring, einem Innenring, Zylinderrollen und einem Messingkäfig.

l  Außenring: Zwei integrierten Flanschen auf beiden Seiten, die die Zylinderrollen führen und das axiale Verrutschen verhindern.

l  Innenring: Ein fester Flansch auf der einen Seite und ein abnehmbarer, flacher, loser Flansch auf der anderen Seite. So kann das Lager bidirektionale Axialbelastungen aufnehmen und die Wellenverschiebung ist in beide Richtungen relativ zum Gehäuse zu begrenzen. Im Gegensatz zu Lagern des Typs NU (die nur radiale Belastungen aufnehmen) dient NUP als Festlager, ideal für Anwendungen, die axiale Positionierung erfordern.

l  Zylinderrollen: Die Rollen sind präzisionsgefertigt und weisen einheitliche Abmessungen auf, wodurch die Last sich gleichmäßig über die Wälzkörper verteilt. Ihre zylindrische Form minimiert die Kontaktbelastung und reduziert so Reibung und Verschleiß im Vergleich zu Kugellagern.

l  Messingkäfig (Suffix „MA“): Das Suffix „MA“ steht für einen bearbeiteten Messingkäfig, der für hohe Festigkeit und Langlebigkeit rollengeführt ist. Messingkäfige zeichnen sich in Umgebungen mit hohen Temperaturen, hohen Drehzahlen und schweren Lasten aus und bieten eine bessere Wärmeleitfähigkeit sowie Verformungsbeständigkeit als Stahl- oder Polymerkäfige. Der Käfig hält den Abstand zwischen den Rollen aufrecht und verhindert den Kontakt zwischen benachbarten Rollen.

Ein wesentlicher Vorteil des NUP28/850MA ist seine zerlegbare Bauweise. Innenring, Außenring, Rollen und Käfig lassen sich unabhängig voneinander zerlegen und wieder zusammenbauen, was die Montage, Inspektion und Wartung vereinfacht. Diese Eigenschaft ist besonders wertvoll in großen Industrieanlagen, in denen der Lagerwechsel effizient durchgeführt werden muss, um Ausfallzeiten zu minimieren.

2. Wichtige technische Spezifikationen

Das NUP28/850MA ist ein Großlager, das für Schwerlastanwendungen optimiert ist und über präzise Abmessungen sowie Leistungsdaten verfügt, die auf extreme Belastungsbedingungen zugeschnitten sind.

l  Abmessungen:

n  Bohrungsdurchmesser (d): 850 mm

n  Außendurchmesser (D): 1030 mm

n  Breite (B): 106 mm

n  Gewicht: ca. 190 kg

l  Belastungswerte:

n  Dynamische Tragzahl (C): 2.120.000 N (2120 kN)

n  Statische Tragzahl (C₀): 6.000.000 N (6000 kN)

n  Ermüdungsbelastungsgrenze (Pᵤ): 405.000 N (405 kN)

l  Drehzahl:

n  Referenzdrehzahl: 500 U/min

n  Grenzdrehzahl: 670 U/min

Diese Spezifikationen bestätigen die Fähigkeit des Lagers, extremen Radialbelastungen (dynamisch bis zu 2120 kN) und moderaten Axialbelastungen standzuhalten, wodurch es sich für Anwendungen mit niedrigen bis mittleren Drehzahlen eignet, bei denen die Belastbarkeit Vorrang vor hohen Drehzahlen hat. Die Ermüdungslastgrenze von 405 kN gewährleistet langfristige Zuverlässigkeit unter zyklischen Belastungsbedingungen – ein entscheidender Faktor bei Industriemaschinen, die über längere Zeiträume ununterbrochen in Betrieb sind.

3. Werkstoffkunde und Fertigungsqualität

Die Leistungsfähigkeit und Langlebigkeit des NUP28/850MA hängen in hohem Maße von der Qualität der Werkstoffe und der Präzisionsfertigung ab. Führende Hersteller wie SKF, der ursprüngliche Hersteller dieses Lagermodells, verwenden für alle tragenden Komponenten hochwertigen Lagerstahl.

l  Ring- und Rollenmaterial: Die Innen- und Außenringe sowie die zylindrischen Rollen bestehen aus kohlenstoffreichem Chrom-Wälzlagerstahl (z. B. SKF-Stahl der Explorer-Güteklasse). Dieses Material bietet eine außergewöhnliche Härte (HRC 60–64), hohe Verschleißfestigkeit und ausgezeichnete Dauerfestigkeit. Durch präzise Wärmebehandlung – einschließlich Härten und Anlassen – erhält der Stahl eine gleichmäßige, feinkörnige Struktur, die unter hohen Belastungen riss- und verformungsbeständig ist.

l  Käfigmaterial: Der bearbeitete Messingkäfig (MA) wird aus hochfester Messinglegierung gefertigt, die hervorragende Duktilität, Wärmeleitfähigkeit und Korrosionsbeständigkeit bietet. Im Gegensatz zu gepressten Stahlkäfigen halten bearbeitete Messingkäfige höheren mechanischen Belastungen und Temperaturen stand, was sie ideal für Umgebungen mit hoher Belastung und hohen Temperaturen macht.

l  Präzisionsfertigung: Alle Komponenten werden nach ISO-Toleranzstandards (Klasse 0 oder höher) bearbeitet, was eine hohe Maßgenauigkeit und glatte Oberflächen gewährleistet. Die Laufflächen der Ringe und Rollen werden geschliffen und poliert, um die Reibung zu minimieren und das Risiko vorzeitigen Verschleißes zu verringern. Diese Präzisionsfertigung gewährleistet eine gleichbleibende Leistung und die Austauschbarkeit der Komponenten.

4. Leistungsvorteile

Das NUP28/850MA bietet mehrere wesentliche Leistungsvorteile, die es zur ersten Wahl für industrielle Schwerlastanwendungen machen:

l  Außergewöhnliche Belastbarkeit: Wegen seiner großen Abmessungen und seiner robusten Bauweise kann es extreme radiale Belastungen und mäßige bidirektionale axiale Belastungen aufnehmen und übertrifft damit Standardkugellager und kleinere Zylinderrollenlager in Schwermaschinen.

l  Geringe Reibung und hoher Wirkungsgrad: Die Zylinderrollen und die präzisionsgefertigten Laufflächen minimieren Kontaktbelastung und Reibung, wodurch der Energieverbrauch und die Wärmeentwicklung während des Betriebs reduziert werden.

l  Langlebigkeit und lange Lebensdauer: Hochwertiger Lagerstahl, Wärmebehandlung und Messingkäfig gewährleisten Beständigkeit gegen Verschleiß, Ermüdung und Verformung, selbst unter rauen Betriebsbedingungen (z. B. Staub, Feuchtigkeit, hohe Temperaturen).

l  Einfache Montage und Wartung: Mit Trennbarkeit lässt das Lager sich schnell demontieren und remontieren. Dies reduziert Wartungszeiten und Ausfallzeiten – ein entscheidender Vorteil für den industriellen Betrieb.

l  Axiale Positionierfähigkeit: Die Fähigkeit, bidirektionale Axialbelastungen aufzunehmen, macht es ideal für den Einsatz als Festlager und gewährleistet präzise Wellenpositionierung in Anwendungen mit thermischer Ausdehnung oder Kontraktion.

5. Industrielle Anwendungen

Die Kombination aus hoher Belastbarkeit, Langlebigkeit und axialer Positionierfähigkeit macht das NUP28/850MA für eine Vielzahl von industriellen Schwerlastanwendungen geeignet, vor allem in Branchen, in denen große Maschinen unter extremen Belastungsbedingungen betrieben werden.

l  Bergbau und Mineralverarbeitung: Einsatz in Kugelmühlen, Brechern, Drehrohröfen und Förderantriebssystemen zur Verarbeitung von Erzen, Kohle und Mineralien. Diese Anwendungen erfordern Lager, die hohen radialen Belastungen, Staub und Dauerbetrieb standhalten.

l  Stahl- und Metallverarbeitung: Einbau in Walzwerken, Stranggussanlagen und schweren Getrieben, die in der Stahlproduktion zum Einsatz kommen. Die Fähigkeit des Lagers, hohen Temperaturen und schweren Belastungen standzuhalten, ist in diesen rauen Umgebungen von entscheidender Bedeutung.

l  Energieerzeugung: Einsatz in Pulverisierern, Getrieben und Turbinen-Hilfsanlagen von Kohlekraftwerken, die unter hohen Radialbelastungen und bei moderaten Drehzahlen betrieben werden.

l  Zementindustrie: Einsatz in Zementmühlen, Vertikalwalzenmühlen und Drehrohröfen für die Zementherstellung. Diese Maschinen erfordern Lager, die hohen Belastungen, Staub und hohen Temperaturen standhalten können.

l  Schwermaschinen und Bauwesen: Eingebaut in große Kräne, Bagger und Schiffsausrüstung, die schwere Lasten bewältigen und zuverlässige axiale Positionierung erfordern.

6. Bewährte Verfahren für Wartung und Schmierung

Um die Lebensdauer und Leistung des NUP28/850MA zu maximieren, sind ordnungsgemäße Wartung und Schmierung unerlässlich.

l  Schmierung: Das Lager erfordert hochwertiges Industriefett oder -öl, das für Anwendungen mit hoher Belastung und niedrigen bis mittleren Drehzahlen geeignet ist. Für den allgemeinen Betrieb wird in der Regel Fettschmierung verwendet, während bei Hochtemperatur- oder Dauerbetriebsanwendungen Ölschmierung (z. B. Umlauföl) bevorzugt wird. Regelmäßige Schmierung erneuert den Schmierfilm, verringert Reibung und Verschleiß und beugt Korrosion vor.

l  Inspektion: Regelmäßige Sichtprüfungen und Schwingungsüberwachung werden empfohlen, um frühe Anzeichen von Verschleiß, Beschädigungen oder Fluchtungsfehlern zu erkennen.

l  Einbau: Der korrekte Einbau ist entscheidend, um einen vorzeitigen Ausfall zu vermeiden. Das Lager sollte auf einer sauberen, präzisionsgefertigten Welle und in einem Gehäuse montiert werden, wobei die korrekte Presspassung für Verhinderung des Verrutschens erforderlich ist. Die teilbare Bauweise vereinfacht den Einbau, da Innen- und Außenring separat montiert werden können.

l  Umweltschutz: In rauen Umgebungen (z. B. Staub, Feuchtigkeit, korrosive Substanzen) sollte das Lager mit Dichtungen oder Schutzkappen geschützt werden, um Verunreinigungen zu verhindern. Verunreinigungen sind eine der Hauptursachen für vorzeitigen Lagerausfall, daher sind regelmäßige Reinigung und Schutzmaßnahmen unerlässlich.

Fazit

Das NUP28/850MA ist ein leistungsstarkes, hochbelastbares Zylinderrollenlager, das für extreme Belastungsbedingungen in industriellen Anwendungen ausgelegt ist. Seine einzigartige NUP-Konstruktion, die großen Abmessungen, die hochwertigen Werkstoffe und die präzise Fertigung sorgen für außergewöhnliche Belastbarkeit, Langlebigkeit und Zuverlässigkeit. Vom Bergbau über die Stahlherstellung bis hin zur Stromerzeugung und Zementproduktion spielt dieses Lager eine entscheidende Rolle beim reibungslosen und effizienten Betrieb von Schwermaschinen. Bei Einhaltung der richtigen Wartungs- und Schmierverfahren bietet das NUP28/850MA lange Lebensdauer und konstante Leistung, was es zu einer unverzichtbaren Komponente in modernen industriellen Betrieben macht.
