Numerisch gesteuerte Werkzeugmaschinen verwenden eine Vielzahl von Lagern

Numerisch gesteuerte Werkzeugmaschinen verwenden eine Vielzahl von Lagern. Nachfolgend sind einige gängige Typen aufgeführt:

I. Schrägkugellager

1. Eigenschaften

1. Sie können gleichzeitig Radial- und Axialbelastungen aufnehmen.
2. Die Größe des Berührungswinkels kann entsprechend den spezifischen Anforderungen gestaltet werden. Unterschiedliche Berührungswinkel weisen Unterschiede in der Tragfähigkeit und der axialen Steifigkeit auf.
3. Sie weisen gute Leistung bei Hochgeschwindigkeitsbetrieb mit einem geringen Reibungskoeffizienten auf, wodurch die Arbeitsanforderungen des Hochgeschwindigkeitsschneidens in numerisch gesteuerten Werkzeugmaschinen erfüllt werden können.

2. Anwendungen in numerisch gesteuerten Werkzeugmaschinen

Sie werden häufig in den Spindelkomponenten von numerisch gesteuerten Werkzeugmaschinen eingesetzt. Beispielsweise werden am vorderen Ende der Spindel in einem Hochgeschwindigkeits-Bearbeitungszentrum Schrägkugellager paarweise oder in mehreren Gruppen eingesetzt, um hochpräzise Rotationsunterstützung für die Schneidwerkzeuge zu bieten und so die Bearbeitungsgenauigkeit und Oberflächenqualität sicherzustellen.

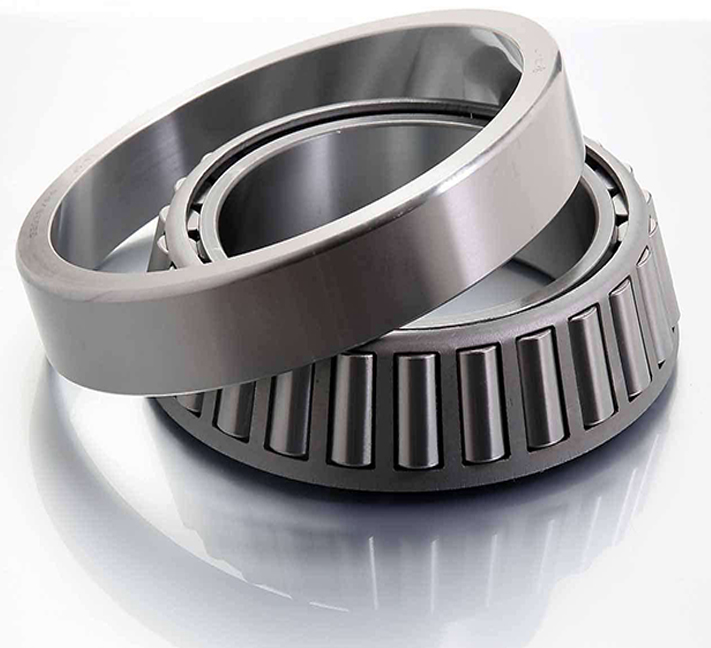

II. Kegelrollenlager

1. Eigenschaften

1. Sie können gleichzeitig große Radialbelastungen und unidirektionale Axialbelastungen aufnehmen.
2. Die Kontaktlinien zwischen den Rollen und den Laufbahnen der Innen- und Außenringe laufen an der Lagerachse zusammen, wodurch die Lastverteilung gerechter wird und eine hohe Tragfähigkeit erreicht wird.
3. Sie weisen gute Steifigkeit und Schlagfestigkeit auf.

2. Anwendungen in numerisch gesteuerten Werkzeugmaschinen

Sie werden häufig am hinteren Ende der Spindel von numerisch gesteuerten Werkzeugmaschinen und in einigen Teilen eingesetzt, die großen axialen und radialen Kräften ausgesetzt sind. Beispielsweise können im Spindelsystem einiger schwerer numerisch gesteuerter Werkzeugmaschinen Kegelrollenlager in Kombination mit Schrägkugellagern verwendet werden, um die Anforderungen an die Spindelunterstützung bei großer Mengen an Zerspanungen der Werkzeugmaschine zu erfüllen.

III. Kugellinearlager für Linearführungen

1. Eigenschaften

1. Sie sind speziell für lineare Bewegungen mit extrem geringem Reibungswiderstand ausgelegt und können hochpräzise lineare Bewegungen ausführen.
2. Zwischen der Führungsschiene und dem Läufer rollen mehrere Kugeln. Der Kontakt zwischen den Kugeln und der Führungsschiene und dem Läufer ist ein Punktkontakt, was zur reibungslosen Bewegung führt.
3. Sie verfügen über hohe Positioniergenauigkeit und Wiederholpositioniergenauigkeit, die die Anforderungen an die präzise Bewegung von Koordinatenachsen bei der Bearbeitung von numerisch gesteuerten Werkzeugmaschinen erfüllen können.

2. Anwendungen in numerisch gesteuerten Werkzeugmaschinen

Sie werden häufig in den Führungsschienensystemen verschiedener Koordinatenachsen von numerisch gesteuerten Werkzeugmaschinen eingesetzt. Beispielsweise können Kugellinearlager auf den Führungsschienen der X-, Y- und Z-Koordinatenachse einer numerisch gesteuerten Fräsmaschine dafür sorgen, dass sich Komponenten wie der Arbeitstisch und der Sattel präzise und reibungslos entlang der Führungsschienen bewegen, wodurch die Positionsgenauigkeit des Schneidwerkzeugs relativ zum Werkstück während der Bearbeitung sichergestellt wird.

IV. Rillenkugellager

1. Eigenschaften

1. Sie tragen hauptsächlich Radialbelastungen und können auch eine gewisse axiale Belastung tragen.
2. Sie haben eine einfache Struktur, sind bequem zu verwenden und haben ein hohes Kosten-Leistungs-Verhältnis.
3. Sie haben hohe Betriebsgenauigkeit und eignen sich für Anwendungen mit hoher Drehzahl.

2. Anwendungen in numerisch gesteuerten Werkzeugmaschinen

Sie werden häufig in Hilfsübertragungssystemen von numerisch gesteuerten Werkzeugmaschinen eingesetzt. Beispielsweise können Rillenkugellager in der Reitstockhülse einer numerisch gesteuerten Drehmaschine, der rotierenden Welle des Werkzeugmagazins im automatischen Werkzeugwechsler und anderen Teilen zuverlässige Unterstützung bieten.
