Geräuscharm, hohe Drehzahl: Anforderungen an Lager im elektrischen Antrieb

Da elektrische Antriebssysteme die Automobil- und Industrielandschaft weiterhin verändern, ist die Lagerleistung zu einem entscheidenden Faktor für die Effizienz, Zuverlässigkeit und Benutzererfahrung geworden. Im Vergleich zu herkömmlichen Verbrennungsmotoren arbeiten Elektroantriebe mit deutlich höheren Drehzahlen und stellen gleichzeitig wesentlich strengere Anforderungen an Geräuschentwicklung, Schwingungsverhalten und Betriebsstabilität. Diese Veränderungen führen zur Neudefinition der Konstruktion, Auswahl und Anwendung von Lagern in modernen Elektroantrieben.

Neue Betriebsbedingungen für Lager in Elektroantrieben

Elektromotoren arbeiten in der Regel mit Drehzahlen von über 15.000 U/min, wobei einige Hochleistungsmodelle sogar noch höhere Drehzahlen erreichen.

Gleichzeitig sind elektrische Antriebssysteme wesentlich empfindlicher gegenüber Geräuschen und Vibrationen, da aufgrund des fehlenden Motorgeräusches selbst geringfügige lagerbedingte Geräusche wahrnehmbar sind. Darüber hinaus bringen elektrische Antriebe besondere Herausforderungen mit sich, wie z. B. den Stromdurchgang, schnelle Beschleunigung und Verzögerung sowie höhere thermische Belastungen in kompakten Einbauräumen.

Diese Betriebsbedingungen erfordern von Lagern:

Stabile Leistung bei hohen Drehzahlen

• Extrem niedrige Geräusch- und Vibrationswerte
• Zuverlässige Schmierung unter anspruchsvollen thermischen Bedingungen
• Lange Lebensdauer trotz erhöhter mechanischer und elektrischer Belastungen

Infolgedessen ist die Auswahl von Lagern für elektrische Antriebsanwendungen zu einer Entscheidung auf Systemebene geworden und nicht mehr nur eine einfache Komponentenauswahl.

Wichtige Ausfallrisiken bei elektrischen Hochgeschwindigkeitsantrieben

In elektrischen Antriebssystemen äußern sich Lagerausfälle oft anders als in herkömmlichen Anwendungen. Häufige Probleme sind Oberflächenbeschädigungen durch elektrische Erosion, Schmierstoffzersetzung aufgrund erhöhter Temperaturen und vorzeitiger Verschleiß aufgrund unzureichender Steifigkeit oder falscher Innenspiele. Selbst geringfügige Abweichungen in der Lagergeometrie oder Oberflächenbeschaffenheit können zu erhöhten Geräuschen, verminderter Effizienz oder verkürzter Lebensdauer führen.

Um diese Risiken zu mindern, müssen Hersteller bei der Konstruktion von Lagern für elektrische Antriebe ein Gleichgewicht zwischen Drehzahlfähigkeit, Belastbarkeit, Steifigkeit und akustischer Leistung finden.

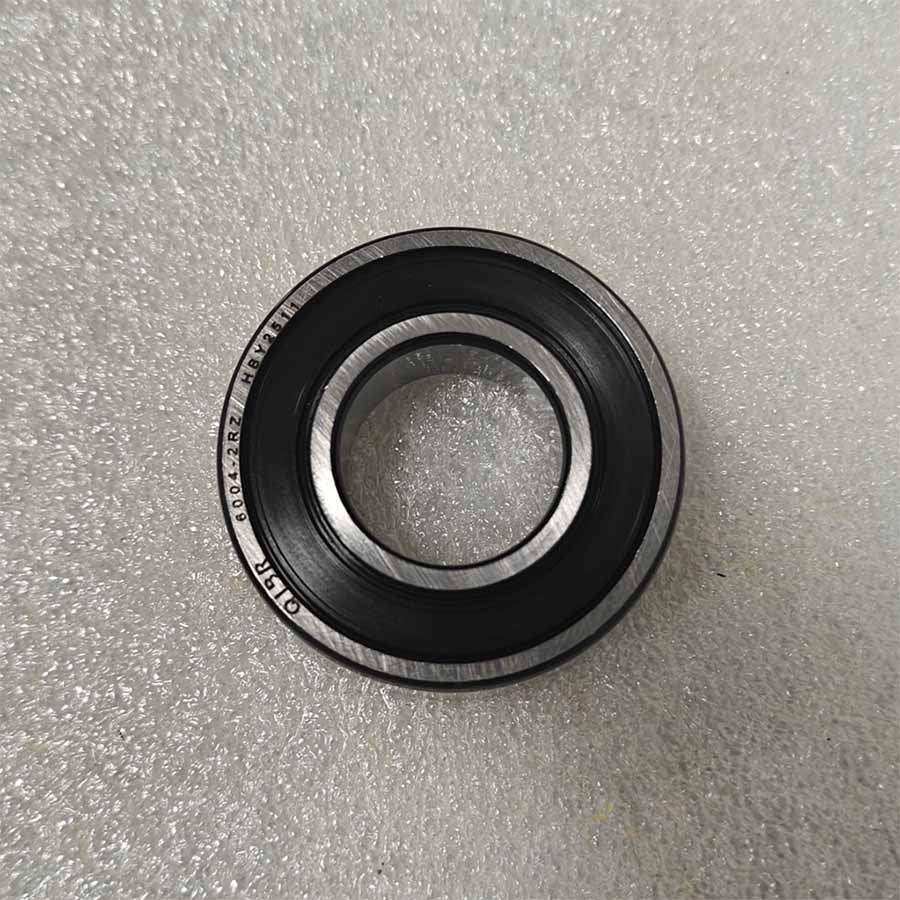

Die Rolle von Rillenkugellagern in elektrischen Antrieben

Rillenkugellager gehören aufgrund ihrer einfachen Struktur, ihrer geringen Reibung und ihrer hervorragenden Hochgeschwindigkeitsfähigkeit nach wie vor zu den am häufigsten verwendeten Lagertypen in elektrischen Antriebssystemen. Sie werden häufig in Motorrotorlagern, Hilfsantrieben und sekundären elektrischen Komponenten eingesetzt, wo die Belastungen hauptsächlich radial mit moderaten Axialkräften auftreten.

In elektrischen Antriebsanwendungen werden Rillenkugellager in der Regel durch folgende Merkmale optimiert:

• Hochpräzise Laufbahngeometrie für reduzierte Vibrationen
• Kontrolliertes Innenspiel zum Ausgleich von Wärmeausdehnung und Geräuschen
• Fortschrittliche Oberflächenveredelung zur Minimierung von Reibung und Verschleiß
• Hochwertige Fette für den Hochgeschwindigkeitsbetrieb

Bei richtiger Konstruktion und Herstellung bieten Rillenkugellager eine kostengünstige und zuverlässige Lösung für viele elektrische Antriebsanwendungen und erfüllen gleichzeitig strenge Anforderungen an Geräuschentwicklung und Effizienz.

Vorteile von Schrägkugellagern

In Anwendungen, in denen höhere Axialbelastungen oder präzise Wellenpositionierung erforderlich sind, spielen Schrägkugellager eine zunehmend wichtige Rolle. Durch ihre Fähigkeit, kombinierte Radial- und Axialbelastungen aufzunehmen, eignen sie sich gut für integrierte elektrische Antriebsmodule, Hochgeschwindigkeitsmotoren und Anwendungen, die erhöhte Systemsteifigkeit erfordern.

Schrägkugellager werden in elektrischen Antriebssystemen besonders geschätzt wegen:

• Höherer Axialsteifigkeit im Vergleich zu Rillenkugellagern
• Verbesserter Kontrolle über Wellenverschiebung unter Last
• Flexible Konfigurationen, einschließlich gepaarter oder Rücken-an-Rücken-Anordnungen

Ihre Leistung bei hohen Drehzahlen hängt jedoch stark von der richtigen Wahl des Kontaktwinkels, der Vorspannung und der Schmierung ab. Übermäßige Vorspannung oder ungeeignetes Schmierfett können zu erhöhter Reibung und Wärmeentwicklung führen, was sich negativ auf die Lebensdauer und das Geräuschverhalten der Lager auswirkt.

Überlegungen zur Schmierung und Geräuschkontrolle

Die Schmierung spielt eine entscheidende Rolle für die Lagerleistung in elektrischen Antriebsanwendungen.

Der Hochgeschwindigkeitsbetrieb erfordert Fette mit ausgezeichneter Scherstabilität, geringer Ölabscheidung und gleichmäßigen Schmierfilmen über einen breiten Temperaturbereich. Gleichzeitig muss die Schmierung zur Geräuschreduzierung beitragen und darf nicht zur Vibrationsquelle werden.

Die Geräuschoptimierung bei Lagern für elektrische Antriebe umfasst häufig:

• Strenge Kontrolle über Maßtoleranzen
• Optimierte Rauheit der Laufbahn und der Kugeloberfläche
• Sorgfältige Auswahl der Käfigmaterialien und -konstruktionen
• Anpassung der Schmiereigenschaften an die Betriebsgeschwindigkeit und -belastung

Selbst bei fortschrittlichen Lagerkonstruktionen kann ungeeignete Schmierstoffauswahl die Leistung erheblich beeinträchtigen.

Strategie zur Lagerauswahl auf Systemebene

Anstatt sich auf einen einzigen Lagertyp zu verlassen, verwenden viele elektrische Antriebssysteme eine Kombination aus Lagerlösungen, die auf spezifische Funktionsanforderungen zugeschnitten sind. Rillenkugellager, Schrägkugellager und spezielle Elektromotorlager werden häufig kombiniert, um das gewünschte Gleichgewicht zwischen Drehzahl, Belastbarkeit, Steifigkeit und Geräusche zu erreichen.

Die erfolgreiche Lagerauswahl erfordert eine umfassende Bewertung von:

• Drehzahlbereich und Arbeitszyklus
• Lastgröße und -richtung
• Geräusch- und Vibrationsgrenzen
• Einbaubeschränkungen und thermisches Verhalten

Dieser systemorientierte Ansatz stellt sicher, dass Lager einen positiven Beitrag zur Gesamteffizienz und Lebensdauer des Antriebs leisten.

Der Wert von Lagerherstellern bei der Entwicklung elektrischer Antriebe

Da sich die Technologie elektrischer Antriebe ständig weiterentwickelt, wird von Lagerherstellern erwartet, dass sie mehr als nur standardisierte Produkte anbieten. Technische Unterstützung, Anwendungsanalysen und maßgeschneiderte Lösungen gewinnen zunehmend an Bedeutung. Durch das Verständnis über die spezifischen Herausforderungen elektrischer Antriebssysteme können Lagerlieferanten dazu beitragen, die Leistung zu optimieren, Entwicklungsrisiken zu reduzieren und die Lebensdauer zu verlängern.

Geringe Geräuschentwicklung und hohe Drehzahlen sind nicht mehr nur optionale Leistungsziele, sondern grundlegende Anforderungen. Lager, die unter Berücksichtigung dieser Prioritäten entwickelt werden, werden auch weiterhin eine wichtige Rolle bei der Weiterentwicklung elektrischer Antriebsanwendungen im Automobil- und Industriesektor spielen.
