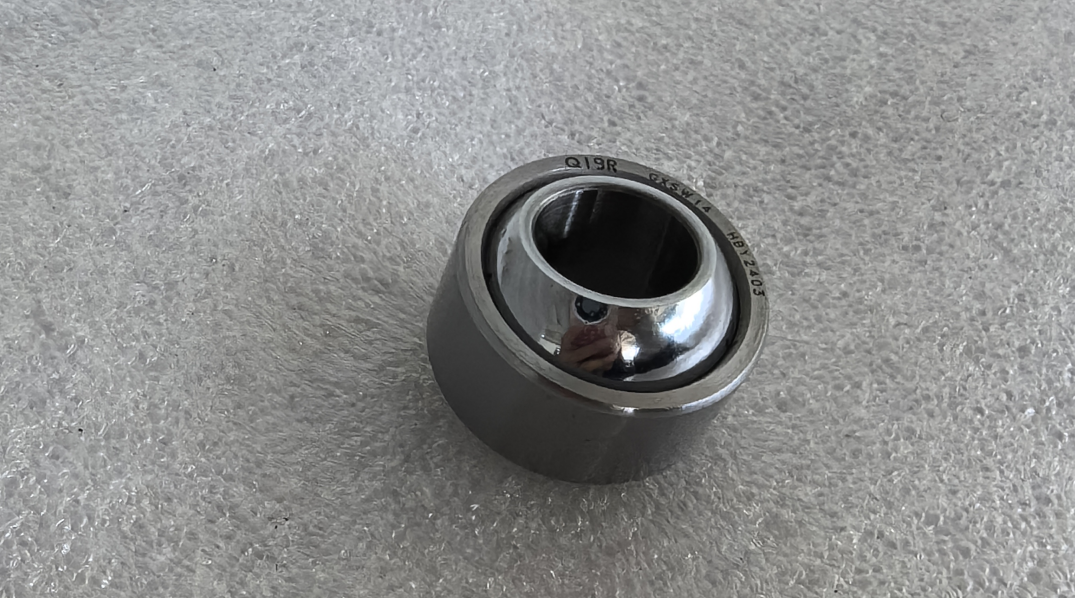

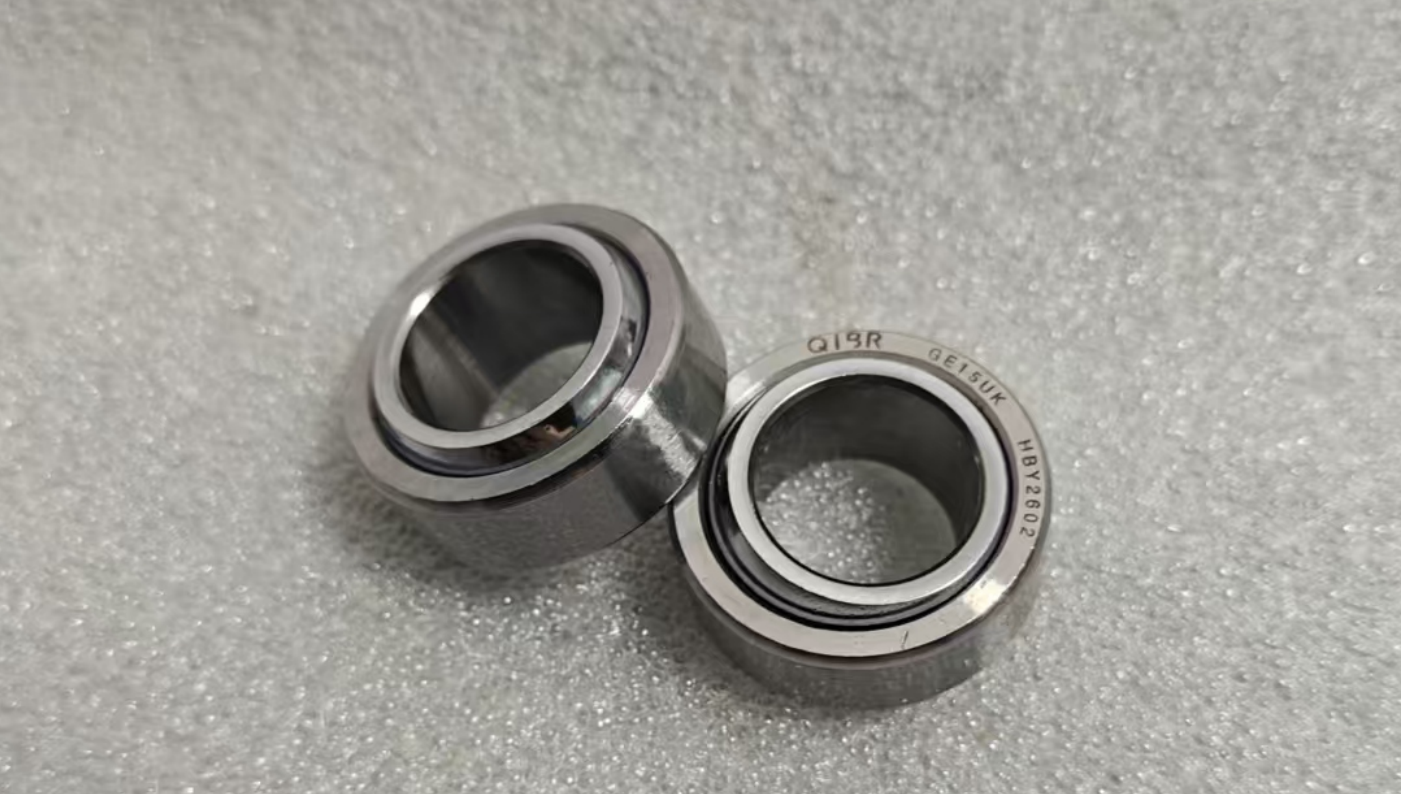

Gelenklager für Fahrräder

 Gelenklager werden hauptsächlich in Mountainbikes mit Federung, vollgefederten Fahrrädern und E-Bikes verwendet, insbesondere in Federungsgestängen, Hinterradstoßdämpferverbindungen, Schwingarmen und Drehpunkten. Sie werden in der Regel nicht in Rennrädern oder Pendlerfahrrädern eingesetzt.

1. Hauptanwendungsbereiche

• Hinterradaufhängungen / Schwingendrehpunkte

Es verbindet den Drehpunkt des Hauptrahmens, die Aufhängungen, die Hinterradschwinge und beide Enden des hinteren Stoßdämpfers und wird häufig in vollgefederten Mountainbikes und E-MTBs verwendet.

• Verbindungsenden des Stoßdämpfers (Heckstoßdämpfer/Vorderradgabel)

Gelenklager oben und unten am Heckstoßdämpfer verbinden den Rahmen und die Schwinge. Einige Vorderradgabelkonstruktionen verwenden ebenfalls Gelenklager.

• Teleskopsattelstützen, Klappgelenke, spezielle Antriebs-/Bremsmechanismen

Interne Verbindungen von Teleskopsattelstützen, bewegliche Gelenke an Klapprahmen und einige Schalt-/Bremshebel.

2. Kernfunktionen

• Multidirektionale Artikulation/Winkelverschiebungsausgleich:

Ermöglicht kombinierte radiale, axiale und oszillierende Bewegungen, um Winkeländerungen während des Federwegs ohne Blockieren auszugleichen.

• Verbundene Belastbarkeit:

Hält gleichzeitig radialen Belastungen (vertikal), axialen Belastungen (horizontal), Biegemomenten und oszillierenden Kräften stand, um Stöße im Gelände zu bewältigen.

• Geringe Reibung, hohe Steifigkeit und exzentrische Belastbarkeit:

Sphärische Gleitstruktur mit geringem Spiel und hoher Steifigkeit, geeignet für stark beanspruchte Bedingungen mit hohen Stößen.

• Wartungsfrei/selbstschmierend:

Gelenklager aus technischem Kunststoff können trocken laufen, sind beständig gegen Schlamm, Sand und Hochdruckreinigung und somit ideal für den Einsatz im Freien geeignet.

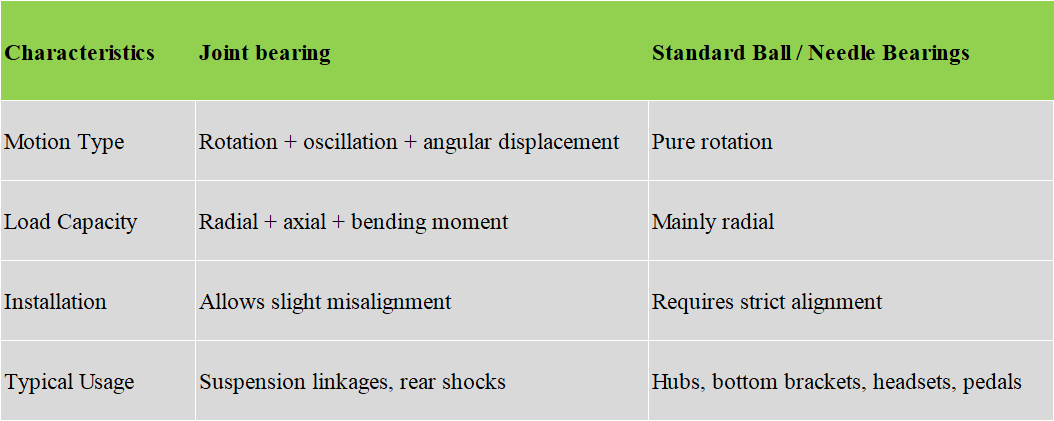

3. Unterschied zu Standardlagern

Gelenklager fungieren als Universalgelenke für Fahrradaufhängungssysteme und ermöglichen eine flexible Gelenkbewegung bei der Stoßdämpfung, während sie gleichzeitig Offroad-Stößen standhalten.
