Wie wählen Sie Dünnringlager für Ihre Anwendung aus?

Da Geräte immer kompakter und leichter werden, kommen Dünnringlager zunehmend in der Robotik, bei medizinischen Geräten und in Automatisierungssystemen zum Einsatz.

Aufgrund ihrer einzigartigen Bauweise müssen bei der Auswahl des richtigen Dünnringlagers jedoch die Belastungsbedingungen, die Anforderungen an die Abdichtung und die Konstruktion sorgfältig berücksichtigt werden.

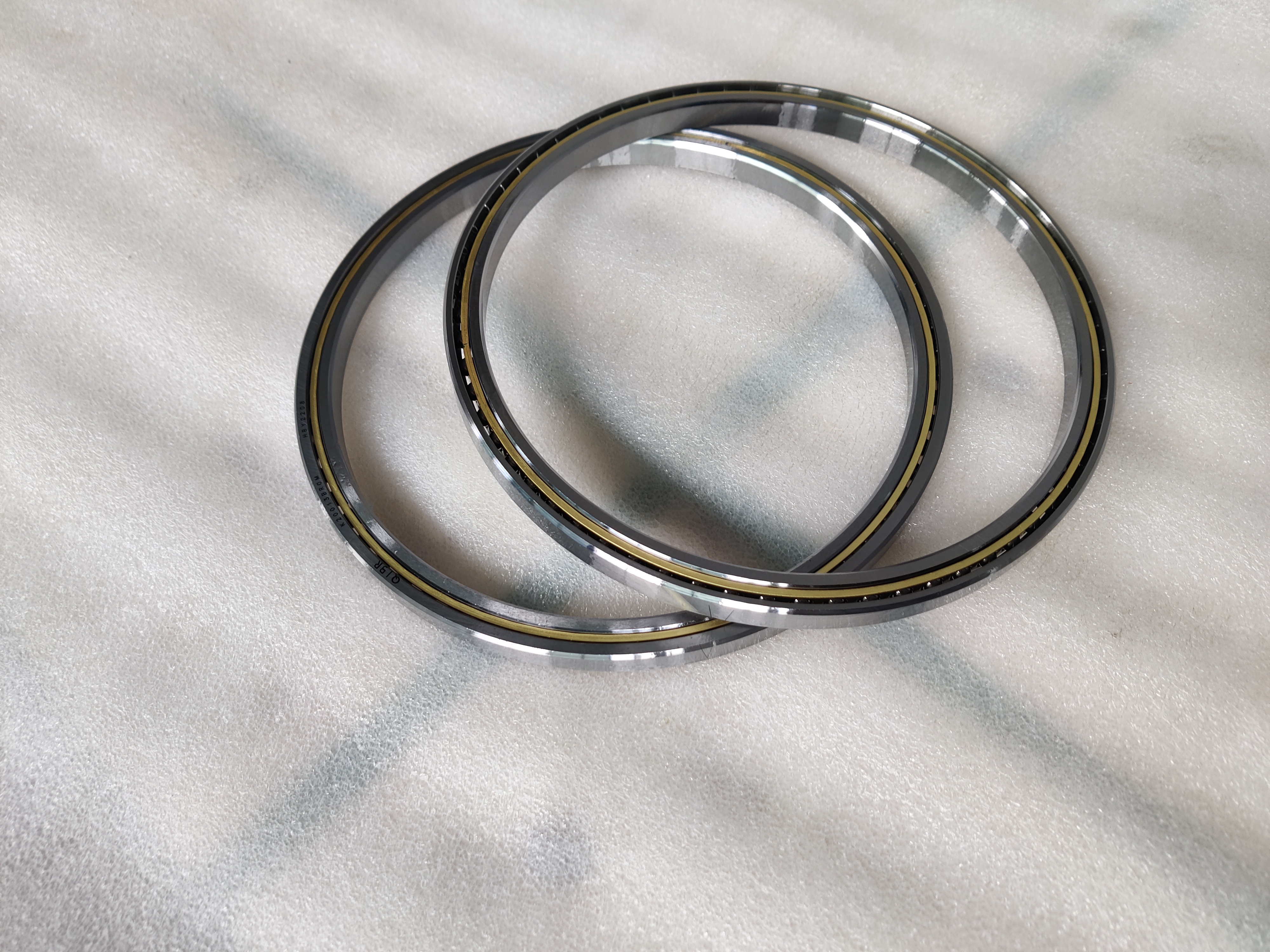

Was sind Dünnringlager?

Dünnringlager sind unabhängig von der Bohrungsgröße mit einem kleinen Querschnitt und einem gleichbleibenden Profil konstruiert. Dies kann das Gesamtgewicht des Systems reduzieren und Einbauraum sparen, während gleichzeitig die Leistung zuverlässig bleibt.

Welche Bauformen sind verfügbar?

Dünnringlager werden im Allgemeinen anhand ihrer inneren Struktur in drei Haupttypen unterteilt:

1. Rillenkugellager (Typ C)

• Geeignet für radiale Belastungen und leichte axiale Belastungen
• Geringe Reibung, geeignet für hohe Drehzahlen
• Weit verbreitet in allgemeinen Anwendungen

👉 Am besten geeignet für: Systeme mit geringer Belastung und hohen Drehzahlen

2. Schrägkugellager (Typ A)

• Ausgelegt für kombinierte radiale und axiale Belastungen
• Höhere Steifigkeit und bessere Positioniergenauigkeit
• Kann paarweise für höhere Leistung eingesetzt werden

👉 Am besten geeignet für: Präzisionsgeräte und mäßige Belastungen

3. Vierpunktlager (Typ X)

• Kann Axialbelastungen in beide Richtungen aufnehmen
• Bewältigt auch Momentbelastungen
• Kompakte Lösung als Ersatz für Lagerpaare

👉 Am besten geeignet für: Anwendungen mit Axial- und Momentbelastung

Wie wählt man die richtige Dichtungsvariante aus?

Die Dichtung ist ein wichtiger Faktor, der die Leistung und Lebensdauer des Lagers beeinflusst.

Offene Ausführung (ohne Dichtung)

• Geringste Reibung
• Geeignet für saubere Umgebungen

Abgeschirmte Ausführung (Deckscheibe aus Metall)

• Schützt vor Staub
• Behält relativ geringe Reibung bei

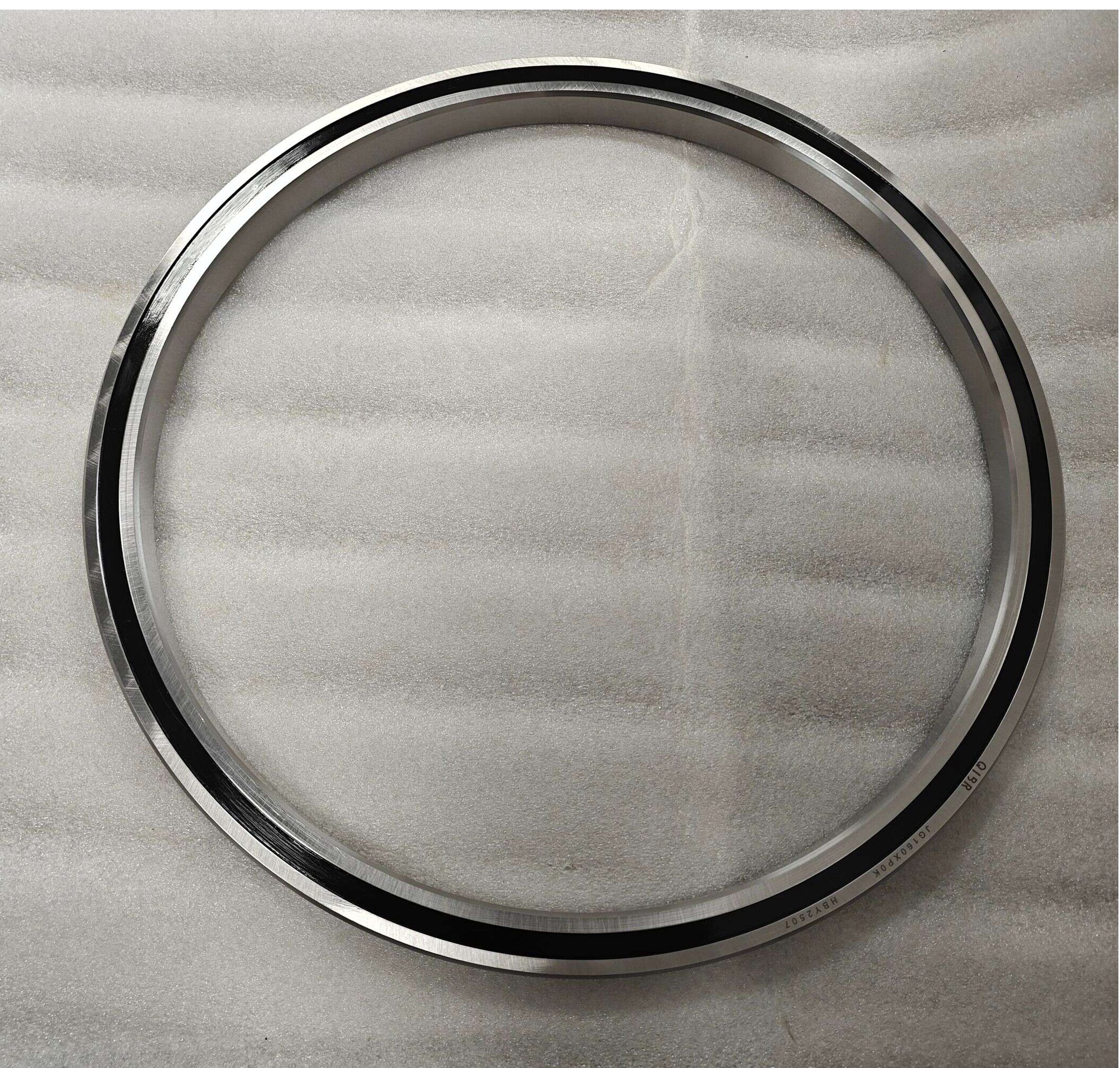

Abgedichtete Ausführung (Gummidichtung)

• Besserer Schutz vor Verunreinigungen und Feuchtigkeit
• Etwas höhere Reibung

👉 Wählen Sie anhand der Umgebung, nicht nur der Drehzahl

Welche Faktoren sollten berücksichtigt werden?

Berücksichtigen Sie bei der Auswahl von Dünnringlagern:

• Belastungsbedingungen

Radiale, axiale oder Momentbelastungen

• Drehanforderungen

Höhere Drehzahlen erfordern Konstruktionen mit geringerer Reibung

• Einbauraum

Dünnringlager sind ideal für kompakte Konstruktionen

• Präzisionsanforderungen

Vorspannung und Lagertyp beeinflussen die Genauigkeit

Typische Anwendungen

Dünnringlager werden häufig eingesetzt in:

• Robotik
• Medizinische Geräte
• Halbleitermaschinen
• Automatisierungssysteme

Ihre kompakte Bauweise macht sie ideal für Anwendungen, bei denen Platz und Gewicht entscheidend sind.

Fazit

Die Auswahl des richtigen Dünnringlagers umfasst die Wahl der geeigneten Bauform, Dichtungsart und Leistungsparameter.

Ein gut abgestimmtes Lager kann die Systemeffizienz erheblich verbessern, das Gewicht reduzieren und die Lebensdauer verlängern.

Benötigen Sie Hilfe bei der Auswahl?

Wenn Sie sich nicht sicher sind, welcher Typ geeignet ist, teilen Sie uns gerne Folgendes mit:

• Belastungsbedingungen
• Drehzahl
• Platzbeschränkungen
• Anwendungsdetails

Wir helfen Ihnen bei der Auswahl der am besten geeigneten Lösung.
