Wie wählen Sie das richtige Lager für Ihre Anwendung aus?

Die Auswahl des richtigen Lagers ist entscheidend für die Leistung, Zuverlässigkeit und Lebensdauer jedes mechanischen Systems. Angesichts der Vielzahl verfügbarer Lagertypen und -konfigurationen kann die Auswahl des richtigen Lagers jedoch eine Herausforderung darstellen.

Das Verständnis über die wichtigsten Betriebsbedingungen und Anwendungsanforderungen ist der erste Schritt zur richtigen Entscheidung.

Welche Faktoren sollten berücksichtigt werden?

Vor der Auswahl sollten Ingenieure mehrere wichtige Faktoren bewerten:

1. Art und Größe der Belastung

Stellen Sie fest, ob bei Anwendung radiale Belastungen, axiale Belastungen oder kombinierte Belastungen bestehen.

• Bei überwiegend radialen Belastungen → Rillenkugellager
• Bei kombinierten Belastungen → Schrägkugellager
• Für Hochleistungsanwendungen → Kegelrollenlager

Die Wahl des richtigen Typs gewährleistet eine korrekte Lastverteilung und verhindert einen vorzeitigen Ausfall.

2. Drehzahl

Die Betriebsdrehzahl spielt bei der Lagerauswahl eine wesentliche Rolle. Hochgeschwindigkeitsanwendungen erfordern Lager mit geringer Reibung und hoher Präzision.

• Hochgeschwindigkeitssysteme → Rillenkugellager oder Schrägkugellager
• Systeme mit niedriger Drehzahl und hoher Belastung → Rollenlager

Eine falsche Auswahl kann zu Überhitzung und verminderter Effizienz führen.

3. Präzision und Geräuschpegel

In Anwendungen wie Werkzeugmaschinenspindeln, Elektromotoren oder medizinischen Geräten sind Präzision und Geräuschentwicklung entscheidend.

Höhere Präzisionsklassen (wie P4 oder P5) und angemessene Vorspannung können die Leistung erheblich verbessern und Vibrationen reduzieren.

4. Betriebsumgebung

Auch die Umgebungsbedingungen müssen berücksichtigt werden:

• Staub oder Verunreinigungen → Abgedichtete Lager
• Hohe Temperaturen → Spezielle Werkstoffe oder Schmierstoffe
• Feuchtigkeit → Korrosionsbeständige Lösungen

Die Wahl der richtigen Abdichtung und des richtigen Werkstoffs trägt zur Verlängerung der Lagerlebensdauer bei.

5. Schmierung

Die ordnungsgemäße Schmierung ist unerlässlich, um Reibung und Verschleiß zu reduzieren. Zu beachten sind:

• Fett- vs. Ölschmierung
• Wartungsintervalle
• Betriebstemperatur

Eine falsche Schmierung ist eine der Hauptursachen für Lagerausfälle.

Gängige Lagertypen und ihre Anwendungen

Das Verständnis der Stärken verschiedener Lagertypen kann den Auswahlprozess vereinfachen:

• Rillenkugellager

Ideal für Anwendungen mit hohen Drehzahlen und geringer Reibung, wie z. B. Elektromotoren.

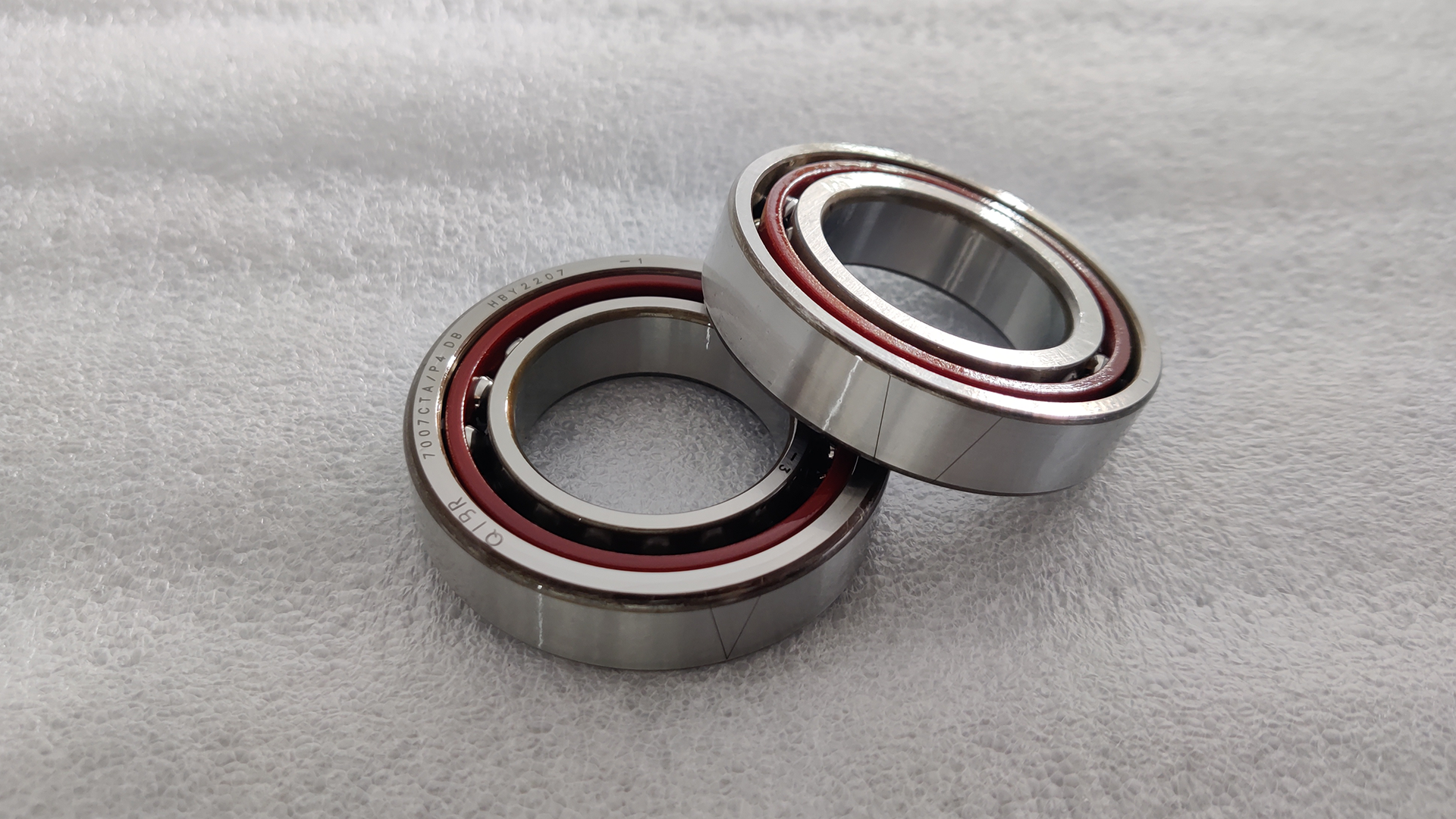

• Schrägkugellager

Geeignet für kombinierte Belastungen und hochpräzise Systeme wie Spindeln.

• Kegelrollenlager

Konzipiert für hohe Belastungen und Stoßbelastungen, häufig in Getrieben und Automobilsystemen eingesetzt.

• Drehverbindungen

Einsatz in Großanlagen, die Drehbewegungen unter hoher Belastung erfordern, wie z. B. Kräne und Bagger.

Wann sollten Sie fortschrittliche Lösungen in Betracht ziehen?

Bei anspruchsvollen Anwendungen reichen Standardlager unter Umständen nicht aus. Ziehen Sie fortschrittliche Optionen in Betracht, wie zum Beispiel:

Hybridkeramiklager für hohe Drehzahlen und reduzierte Reibung

Elektrisch isolierte Lager für Motor mit Stromrisiko

Diese Lösungen können die Leistung und Zuverlässigkeit erheblich verbessern.

Fazit

Die Auswahl des richtigen Lagers erfordert ein klares Verständnis über die Belastungsbedingungen, Drehzahl, Umgebung und Leistungsanforderungen. Die richtige Wahl verbessert nicht nur die Effizienz, sondern senkt auch die Wartungskosten und verlängert die Lebensdauer.

Benötigen Sie Hilfe bei der Auswahl des richtigen Lagers?

Wenn Sie sich nicht sicher sind, welches Lager für Ihre Anwendung geeignet ist, teilen Sie uns bitte die folgenden Informationen mit:

• Anwendungsart
• Belastungsbedingungen
• Drehzahl (U/min)
• Betriebsumgebung

Unser Ingenieurteam hilft Ihnen dabei, die am besten geeignete Lösung zu finden.
