Wärmebehandlung von Drehverbindungen

Bei der Herstellung von Bauteilen ist die Wärmebehandlung ein entscheidender Prozess, der in erster Linie dazu dient, die mechanischen Eigenschaften von Werkstoffen zu verbessern, Restspannungen zu beseitigen und die Bearbeitbarkeit von Metallen zu verbessern. Dies ist besonders wichtig bei der Herstellung von Drehverbindungen. Dieser Artikel bietet eine detaillierte Einführung in den Wärmebehandlungsprozess von Drehverbindungen, wobei der Schwerpunkt auf der Wärmebehandlung von Laufbahnen und Verzahnungen liegt.

I. Wärmebehandlung von Laufbahnen

Die Laufbahnen von Drehverbindungen werden in der Regel der induktiven Härtungsbehandlung der Oberflächen unterzogen. Durch diesen Prozess wird sichergestellt, dass die Härte der Laufbahnen HRC55-62 erreicht, wodurch ausreichende Tiefe der gehärteten Schichten gewährleistet wird, sodass die Anforderungen an hohe Festigkeit und Verschleißfestigkeit erfüllt werden. Je nach Ausführung und Anwendungsbedarf können die Laufbahnen von Drehverbindungen in verschiedene Typen eingeteilt werden:

1. Einreihige Vierpunktkugeln-Laufbahn: Diese Ausführung eignet sich für die Aufnahme großer Radial- und Axialbelastungen und bietet gute Stabilität und Tragfähigkeit.

2. Zweireihige Kegelrollen-Laufbahn: Diese Struktur verteilt die Belastungen effektiv und eignet sich daher für Anwendungen mit hoher Belastung.

3. Einreihige Kreuzrollen-Laufbahn: Durch die kreuzweise Anordnung der Rollen wird die Kontaktfläche vergrößert und die Tragfähigkeit erhöht.

4. Zweireihige Kegelrollennase-Laufbahn: Diese Konstruktion bietet bessere Steifigkeit und Stabilität und eignet sich für dynamische Belastungen.

5. Dreireihige Rollennase-Laufbahn: Geeignet für Anwendungen, die höhere Tragfähigkeit und Stabilität erfordern.

Durch diese verschiedenen Arten von Laufbahnen können Wärmebehandlung angepasst werden, damit ihre Leistung verbessert und sie an verschiedene komplexe Anwendungsumgebungen angepasst werden.

II. Wärmebehandlung von Verzahnungen

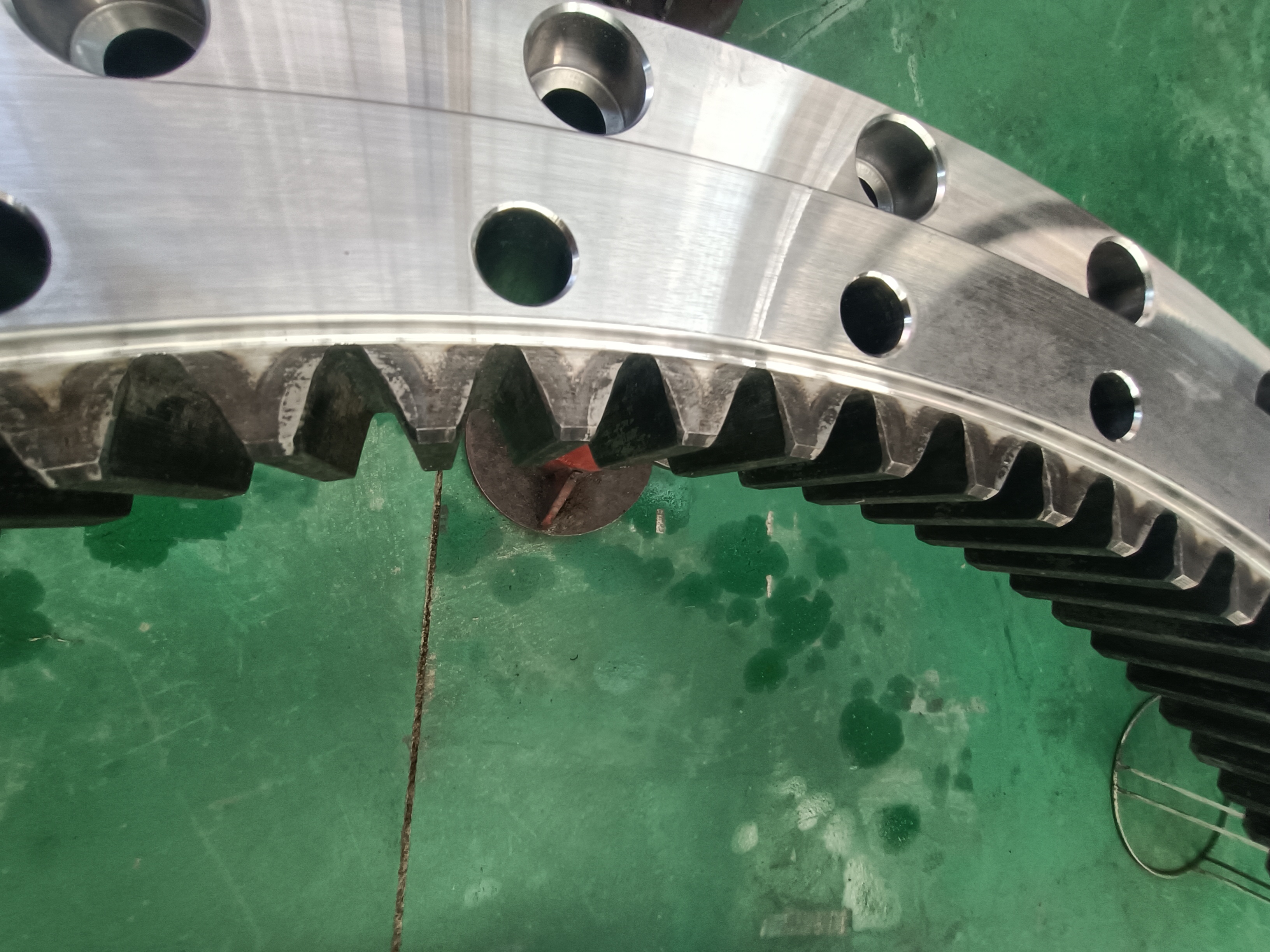

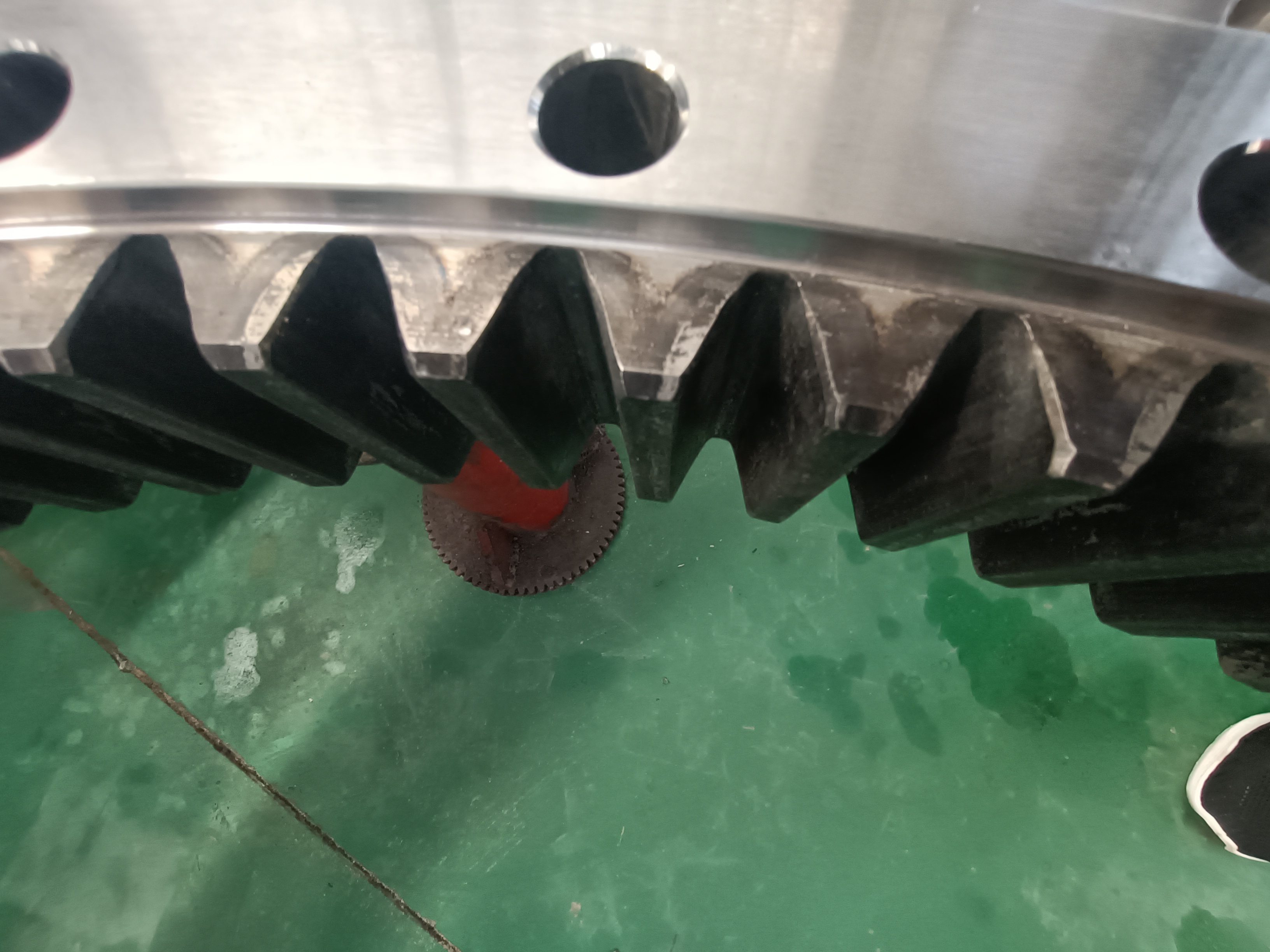

Verzahnungen spielen eine entscheidende Rolle bei der Kraftübertragung in Drehverbindungen; daher ist ihr Wärmebehandlungsstatus entscheidend. In der Regel werden Verzahnungen für die Verbesserung ihrer Gesamtleistung der Normalisierungs- oder Abschreckbehandlung unterzogen. Die Oberfläche der Verzahnung kann je nach Benutzeranforderungen gehärtet werden, wobei die Härte im Allgemeinen zwischen HRC50-60 liegt und auch ausreichende Tiefe gewährleistet ist. Je nach Anwendungsszenario kann das Härten der Verzahnung in das Härten des gesamten Zahns und das Induktionshärten eines einzelnen Zahns unterteilt werden. Das Induktionshärten eines einzelnen Zahns wird weiter in das Härten des Zahnfußes und das Härten der Oberfläche unterteilt.

1. Härten des gesamten Zahns: Geeignet für Verzahnungen, die zur Verbesserung der Verschleißfestigkeit eine Gesamthärtung erfordern, sodass jeder Zahn die gleiche Belastung tragen kann.

2. Härten des Zahnfußes: Die spezielle Behandlung des Wurzelbereichs erhöht dessen Biegefestigkeit und Gesamtfestigkeit.

3. Härten der Oberfläche: Zielt in erster Linie auf die Härtung der Zahnoberfläche ab, um die Verschleißfestigkeit zu verbessern und gleichzeitig die Zähigkeit des Wurzelbereichs zu erhalten.

Bedeutung der Wärmebehandlung von Verzahnungen

Die Wärmebehandlung verbessert nicht nur die Härte der Verzahnungsoberflächen, sondern erhöht auch deutlich deren Verschleißfestigkeit und verhindert so effektiv den Verschleiß durch Reibung. Darüber hinaus können durch die Erzeugung von Druckspannungen unter der Oberfläche Lochfraß und Verformungen wirksam reduziert werden, die durch hohe Berührungsdrücke verursacht werden, wodurch die Ermüdungslebensdauer von Verzahnungen verlängert wird. Diese Eigenschaften machen die Wärmebehandlung zu einem wesentlichen Prozess, damit Drehverbindungen und die damit verbundenen Komponenten langfristig stabil funktionieren.

Schlussfolgerung

Zusammenfassend lässt sich sagen, dass durch wissenschaftlich fundierte Wärmebehandlung von Laufbahnen und Verzahnungen während der Produktion von Drehverbindungen nicht nur die mechanischen Eigenschaften von Materialien verbessert werden können, sondern auch die Lebensdauer des Produkts erheblich verlängert werden kann. Mit dem technologischen Fortschritt werden zukünftige Wärmebehandlungen immer ausgefeilter, sodass die steigenden Leistungsanforderungen und Anwendungsherausforderungen erfüllt werden.
