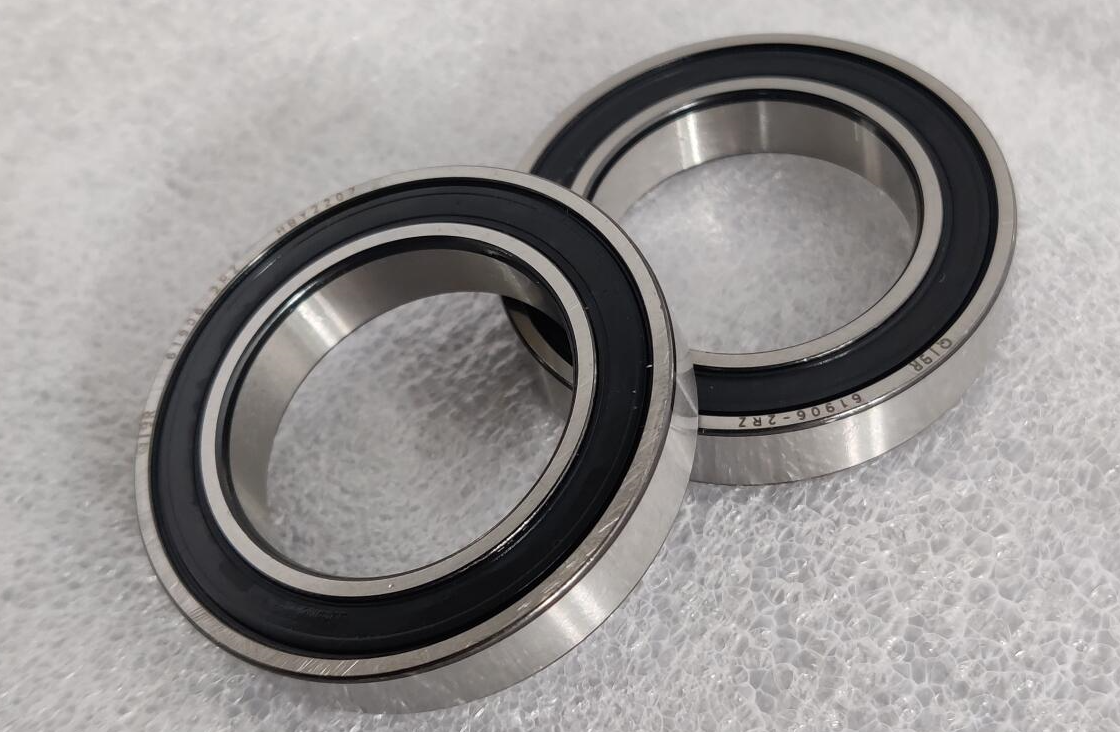

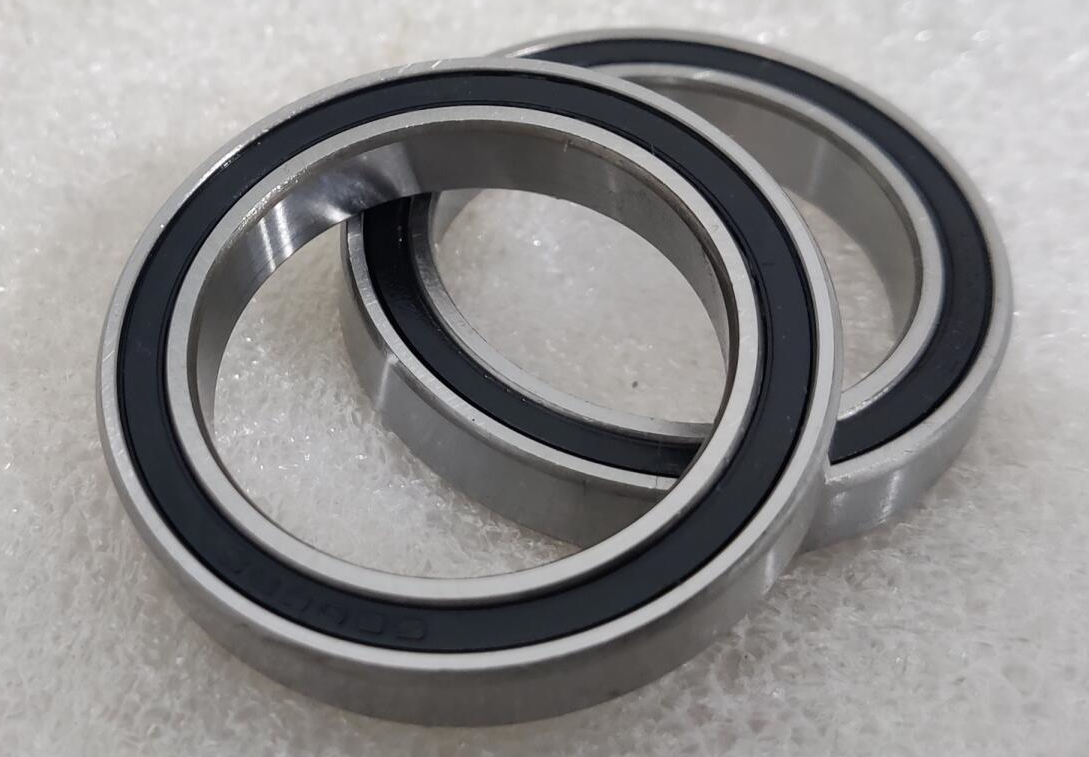

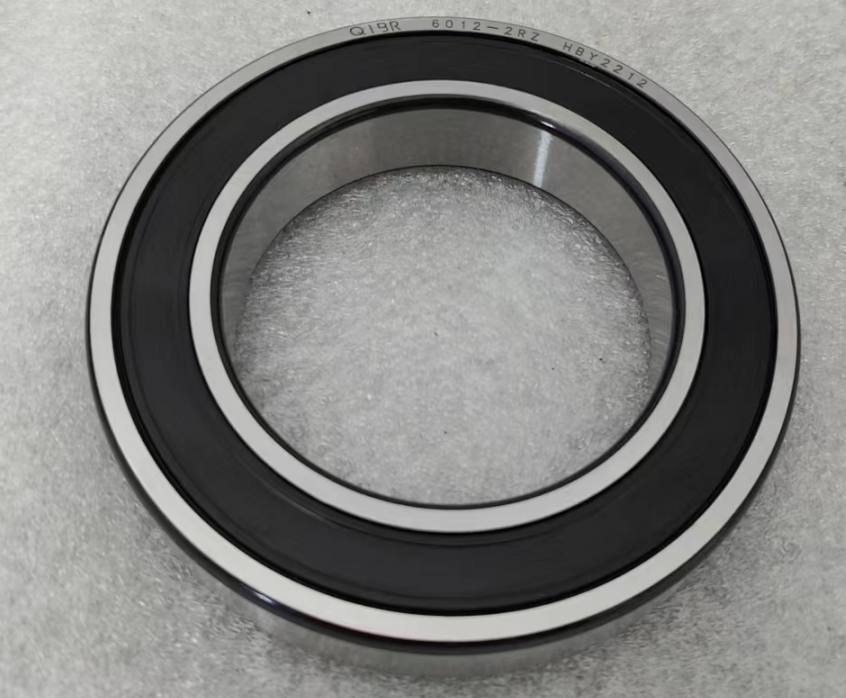

Auswirkungen der Belastung auf die Lebensdauer von Rillenkugellagern

Die Belastung ist der entscheidende Faktor für die Lebensdauer von Rillenkugellagern und folgt einem kubisch inversen Verhältnis (Lebensdauer-Exponent p=3 für Kugellager). Je höher die Belastung, desto stärker verkürzt sich die Lebensdauer.

1. Grundformel für die Lebensdauer (ISO 281)

L10 = (C/P)³

• L10: Grundlebensdauer (Millionen Umdrehungen, 90 % Zuverlässigkeit)
• C: Grunddynamische Tragzahl (eigene Tragfähigkeit des Lagers)
• P: Äquivalente dynamische Belastung (tatsächliche Gesamtbelastung, P=XFr+YFa)
• p=3: Lebensdauer-Exponent für Kugellager (hohe Empfindlichkeit gegenüber Belastung)

2. Spezifische Mechanismen der Lastwirkung auf die Lebensdauer

(1) Kontaktbelastung und Ermüdungspitting (primäre Versagensart)

Erhöhte Belastung → höhere Hertzsche Kontaktbelastung zwischen Wälzkörpern und Laufbahnen → höhere zyklische Belastung in den Materialoberflächenschichten → beschleunigte Entstehung und Ausbreitung von Ermüdungsrissen → vorzeitiges Pitting und Abplatzungen. Die maximale Wälzkörperbelastung bestimmt die Lebensdauer; unter hoher Belastung verursacht die ungleichmäßige Lastverteilung lokale Belastungen, die den Durchschnitt bei weitem übersteigen und zum Lebensdauerengpass werden.

(2) Unterschiedliche Auswirkungen der Belastungsarten

Radiale Belastung Fr: Primäre Belastungsart bei Rillenkugellagern. Höhere Fr → höhere P → niedrigere L10 (kubisch-inverses Verhältnis).

Axiale Belastung Fa:

• Fa/Fr ≤ e(e≈0,22): Geringer axialer Einfluss, P≈Fr.
• Fa/Fr > e: Axiale Belastung muss berücksichtigt werden (P = XFr + YFa), was zu deutlichem Anstieg von P und starker Verringerung der Lebensdauer führt.

Stoß-/Wechselbelastung:

• Stoßlastfaktor fd > 1, wodurch P weiter verstärkt wird.
• Wechselbelastung beschleunigt die Materialermüdung, was zur kürzeren Lebensdauer führt als bei statischer Belastung gleicher Größe.

(3) Durch Belastung verursachte Kettenausfälle

• Schmierversagen: Hohe Belastung → leichtes Aufbrechen des Ölfilms in der Kontaktzone → direkter Metall-auf-Metall-Kontakt → erhöhte Reibung und Verschleiß → erhöhte Temperatur → beschleunigter Abbau von Fett/Öl → lawinenartiger Rückgang der Lebensdauer.
• Plastische Verformung: Überlastung → Eindrücke auf Laufbahnen/Wälzkörpern → erhöhte Vibration und Geräuschentwicklung, Spannungskonzentration → vorzeitiger Ausfall.
• Käfigschäden: Hohe Belastung/Stoßbelastung → übermäßige Käfigbeanspruchung → Verschleiß und Bruch → Festfressen der Wälzkörper → Blockieren des Lagers.

(4) Negative Auswirkungen geringer/unzureichender Belastung

Zu geringe Belastung → Gleiten der Wälzkörper (nicht reines Abrollen) → erhöhte Reibung und Verschleiß → verkürzte Lebensdauer.

Empfohlene Mindestlast: im Allgemeinen ≥ 0,01C, um reines Abrollen und einen stabilen Ölfilm zu gewährleisten.

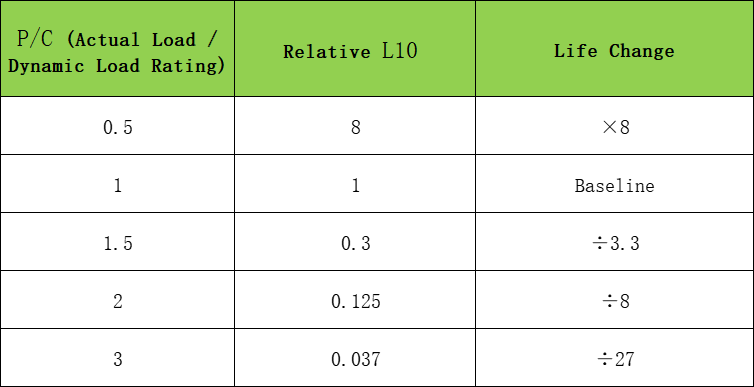

3. Quantitativer Zusammenhang zwischen Last und Lebensdauer

4. Technische Anwendungsrichtlinien

• Auswahlprinzip: Berechnen Sie P unter Berücksichtigung der tatsächlichen Betriebsbedingungen, stellen Sie sicher, dass P ≤ 0,5C mit Sicherheitsmarge ist, und vermeiden Sie den Langzeitbetrieb nahe oder über C.
• Lastausgleich: Optimieren Sie die Konstruktion des Wellensystems, um exzentrische Belastungen und Stöße zu reduzieren und gleichmäßige Lastverteilung sicherzustellen.
• Sicherung der Mindestbelastung: Unter geringen Belastungen konnte die Vorspannung den Gleitverschleiß verhindern.
• Lebensdauer-Korrektur: Passen Sie L10 unter Berücksichtigung von Korrekturfaktoren a1, a2, a3 (Schmierung, Verunreinigungen, Temperatur usw.) an, um die tatsächliche Lebensdauer zu ermitteln.
