CPM 2441 zweireihiges Schrägkugellager: Aufbau, Leistung und Anwendungen

Im Bereich der industriellen Getriebe und mechanischen Anlagen dienen Lager als Kernkomponenten, die Reibung reduzieren und Lasten tragen. Unter den verschiedenen Lagertypen zeichnen sich zweireihige Schrägkugellager durch ihre Fähigkeit aus, sowohl radiale als auch bidirektionale Axialbelastungen aufzunehmen, was sie in Szenarien, die hohe Steifigkeit, Stabilität und Drehgenauigkeit erfordern, unverzichtbar macht. Das von CPM Bearings Italy entwickelte zweireihige Schrägkugellager CPM 2441 ist ein Hochleistungsprodukt, das speziell für industrielle Schwerlastanwendungen entwickelt wird und robuste Konstruktion, zuverlässige Leistung und breite Anpassungsfähigkeit vereint. Dieser Artikel gibt einen umfassenden Überblick über den Aufbau, die technischen Spezifikationen, Herstellung, Anwendungsbereiche und Wartungsmethoden dieses Lagers und dient Fachleuten aus verwandten Branchen als detaillierte Referenz.

1. Modellinterpretation und strukturelle Merkmale

Das Modell CPM 2441 enthält wichtige Informationen zu den Spezifikationen und dem Design des Lagers, die für das Verständnis über Leistung und Anwendungsbereich von entscheidender Bedeutung sind. Das Präfix „CPM“ steht für die Marke CPM Bearings Italy, einen Hersteller, der für die Produktion hochwertiger Industrielager bekannt ist. „2441“ ist die Kernmodellnummer, die die spezifische Serie und das strukturelle Design des Lagers identifiziert. Das Suffix „H06“ steht für die Präzisionsklasse und die strukturelle Modifikation. „D312/D230“ gibt die wichtigsten Maßparameter an: Der Außendurchmesser (D) beträgt 312 mm und der Innendurchmesser (d) 230 mm, was darauf hinweist, dass es sich um ein mittelgroßes bis großes Lager handelt, das für Schwerlastanwendungen geeignet ist. Schließlich bezeichnet „B85“ die Lagerbreite (B) von 85 mm, die durch die Vergrößerung der Kontaktfläche zwischen Lager und Welle/Gehäuse zu seiner hohen Steifigkeit und Tragfähigkeit beiträgt.

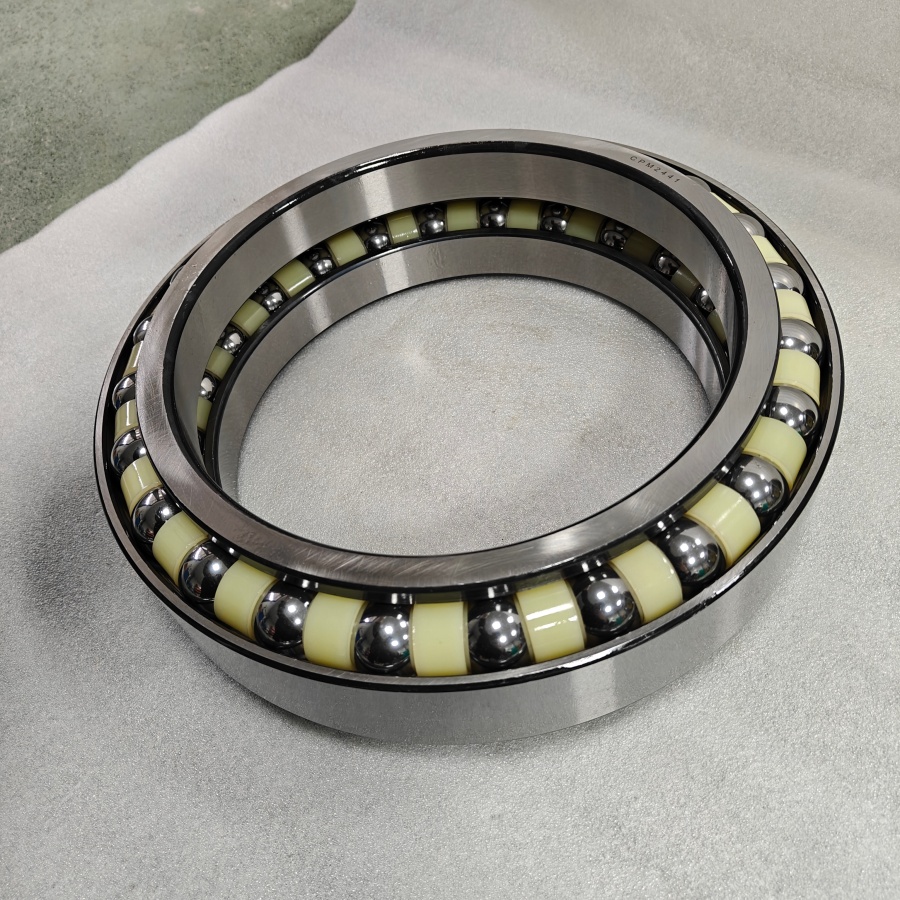

Strukturell basiert das CPM 2441 auf dem klassischen zweireihigen Schrägkugellager, das einem Paar einreihiger Schrägkugellager entspricht, die Rücken an Rücken angeordnet, aber zu einer Einheit integriert sind und weniger axialen Platz benötigen als zwei separate einreihige Lager. Das Lager hat eine zylindrische Bohrung, eine gängige Konstruktion, die sich einfach mit Standardwellen montieren lässt. Es handelt sich um ein offenes Lager ohne Dichtungen, das eine flexible Auswahl der Schmierung und die Anpassung an verschiedene Betriebsumgebungen ermöglicht, in denen die Dichtungsmontage durch die Anlage selbst vorgenommen wird. Der Käfig besteht aus Stahl oder Standardmaterial, das aufgrund seiner hohen Festigkeit, Verschleißfestigkeit und Fähigkeit, unter hohen Belastungen und moderaten Drehzahlen einen stabilen Betrieb aufrechtzuerhalten, ausgewählt wird. Der Kontaktwinkel ist auf 30 Grad eingestellt, eine gängige Konfiguration für zweireihige Schrägkugellager, die die radiale und axiale Belastbarkeit ausgleicht und das Lager für Anwendungen mit kombinierten radialen und bidirektionalen axialen Belastungen geeignet macht.

2. Technische Spezifikationen und Leistungsvorteile

Die technischen Spezifikationen des CPM 2441 sind auf die Anforderungen des Schwerlastbetriebs zugeschnitten, wobei die wichtigsten Parameter aus Produktdaten und vernünftigen Schlussfolgerungen auf der Grundlage ähnlicher Lagermodelle abgeleitet werden (da vollständige offizielle Daten teilweise nicht verfügbar sind):

• Maßparameter: Innendurchmesser (d) = 230 mm, Außendurchmesser (D) = 312 mm, Breite (B) = 85 mm, Kantenabstand (r) ≈ 2-3 mm (Minimum), was die Spannungskonzentrationen an der Schnittstelle zwischen Welle und Gehäuse vermeidet.
• Kontaktwinkel: 30 Grad, für ein optimales Gleichgewicht zwischen radialer Belastbarkeit (geeignet für hohe Radialkräfte) und axialer Belastbarkeit (kann großen bidirektionalen Axialkräften und Kippmomenten standhalten).
• Radiales Lagerspiel: CN (normales Lagerspiel), für einen stabilen Betrieb unter normalen Temperaturbedingungen und zur Verringerung der Reibung beim Anlaufen und während des Betriebs.
• Belastbarkeit: Basierend auf zweireihigen Schrägkugellagern ähnlicher Größe wird die dynamische Tragzahl (C) auf 380–420 kN und die statische Tragzahl (C0) auf ca. 500–550 kN geschätzt, wodurch das Lager schweren und kontinuierlichen Belastungen in Industrieanlagen standhalten kann.
• Drehzahl: Die Grenzendrehzahl (Fettschmierung) wird auf 2200–2500 U/min geschätzt, und die Referenzdrehzahl (Ölschmierung) liegt bei etwa 2800–3000 U/min, was für mittelschnelle Schwerlastanwendungen geeignet ist.
• Temperaturbereich: Bis zu 120 °C ohne Wärmestabilisierung, geeignet für die meisten industriellen Betriebsumgebungen, mit Untergrenze von -40 °C, wodurch die zuverlässige Leistung unter kalten Arbeitsbedingungen gewährleistet ist.
• Präzisionsklasse: Standardpräzision, die die Anforderungen allgemeiner Industrieanlagen an die Drehgenauigkeit erfüllt, mit optionalen hochpräzisen Klassen für spezielle Anwendungen wie Präzisionswerkzeugmaschinen.

Die Leistungsvorteile des CPM 2441 hängen eng mit seiner Konstruktion und seinen technischen Spezifikationen zusammen. Erstens bietet seine zweireihige Struktur im Vergleich zu einreihigen Lagern höhere Steifigkeit und Stabilität, wodurch die Wellendurchbiegung reduziert wird, was für Geräte mit hoher Betriebsgenauigkeit von entscheidender Bedeutung ist. Zweitens verbessern der Kontaktwinkel von 30 Grad und die große Breite (85 mm) die Tragfähigkeit, wodurch es für Schwerlastgeräte wie Industriegetriebe, Kräne und große Motoren geeignet ist. Drittens verbessern die offene Bauweise und der Stahlkäfig die Haltbarkeit und Wärmeableitung und verlängern so die Lebensdauer des Lagers im Dauerbetrieb. Darüber hinaus erleichtern die Standardabmessungen und die zylindrische Bohrung die Wartung und den Austausch in industriellen Umgebungen.

3. Materialien und Herstellungsprozess

Die Leistung und Lebensdauer des CPM 2441 werden weitgehend durch seine Materialien und den Herstellungsprozess bestimmt, die für Zuverlässigkeit und Konsistenz strengen Industriestandards entsprechen.

Die Rohstoffe werden auf der Grundlage der Leistungsanforderungen ausgewählt. Der Innen- und Außenring bestehen aus hochgekohltem Chromstahl (z. B. SAE 52100), einem aufgrund seiner hohen Härte, Verschleißfestigkeit und Korrosionsbeständigkeit nach der Wärmebehandlung häufig für Industrielager verwendeten Material. Die Wälzkörper (Kugeln) bestehen aus dem gleichen Stahl wie die Ringe, wobei sie höheren Härteanforderungen genügen müssen, um wiederholten Kontaktbelastungen standzuhalten. Der Käfig besteht aus Stahl, der im Vergleich zu nichtmetallischen Käfigen überlegene Festigkeit und Haltbarkeit bietet und sich daher für Anwendungen mit hoher Belastung eignet.

Der Herstellungsprozess umfasst mehrere wichtige Schritte, die Präzision und Qualität in jeder Phase gewährleisten:

1) Vorbereitung des Rohmaterials: Die Stahlstangen werden auf ihre Qualität geprüft, auf die richtige Länge zugeschnitten und Oberflächenfehler werden entfernt.

2) Schmieden: Die Innen- und Außenringe werden im Warmschmieden geformt, wodurch die Kornstruktur verbessert und die Materialfestigkeit erhöht wird.

3) Drehen: Die geschmiedeten Ringe werden auf CNC-Drehmaschinen grob auf die ungefähren Abmessungen gedreht, wobei überschüssiges Material entfernt wird.

4) Wärmebehandlung: Durch Abschrecken und Anlassen wird der Stahl gehärtet (Bildung von Martensit) und die Sprödigkeit verringert, wodurch die endgültige Härte und Zähigkeit kontrolliert wird.

5) Präzisionsschleifen: Die Ringe und Wälzkörper werden präzisionsgeschliffen, um die erforderliche Maßgenauigkeit und Oberflächengüte zu erreichen.

6) Montage: Die Komponenten werden unter strenger Kontrolle über Innenabstand montiert.

7) Prüfung und Test: Jedes Lager wird Maß-, Belastungs- und Drehgenauigkeitsprüfung unterzogen, um die Einhaltung der Normen sicherzustellen.

8) Schmierung und Verpackung: Es wird eine Standardschmierung aufgetragen, und die Lager werden verpackt, um Verunreinigung während des Transports und der Lagerung zu verhindern.

4. Anwendungsbereiche

Aufgrund seiner hohen Belastbarkeit, Steifigkeit und stabilen Leistung wird das CPM 2441 häufig in verschiedenen industriellen Schwerlastbereichen eingesetzt, insbesondere in Anlagen, die kombinierte Radial- und Axiallastabstützung erfordern:

• Industriegetriebe: Einsatz in großen Getrieben für Metallurgie, Bergbau und Baumaschinen, wo es hohen Radial- und Axiallasten standhält, die durch den Zahnradeingriff entstehen, und reibungslose Kraftübertragung gewährleistet.
• Schwermaschinen: Einsatz in Kränen, Baggern und Bulldozern, wo es die rotierenden Komponenten (z. B. Wellen, Zahnräder) stützt und den dynamischen Belastungen während des Betriebs standhält.
• Große Motoren und Generatoren: Einsatz in den Wellen von Hochleistungsmotoren und -generatoren, wo es den Rotor stützt und dem durch elektromagnetische Kräfte erzeugten Axialschub standhält.
• Werkzeugmaschinen: Geeignet für Hochleistungsdrehmaschinen, Fräsmaschinen und Schleifmaschinen, bietet hohe Steifigkeit und Drehgenauigkeit, um die Bearbeitungspräzision sicherzustellen.
• Schiffs- und Offshore-Ausrüstung: Wird in Schiffsgetrieben und Propellerwellen eingesetzt, passt sich rauen Umgebungsbedingungen (z. B. Feuchtigkeit, Temperaturschwankungen) an und hält hohen Belastungen stand.

5. Wartung und Verlängerung der Lebensdauer

Die ordnungsgemäße Wartung ist unerlässlich, um die Lebensdauer des CPM 2441 zu verlängern und seine stabile Leistung zu gewährleisten. Hier sind die wichtigsten Wartungsempfehlungen:

• Schmierung: Überprüfen und ersetzen Sie regelmäßig die Schmiermittel (Fett oder Öl), damit die Schmierung ausreichend bleibt, die Reibung und der Verschleiß sich reduzieren und die Überhitzung vermieden wird. Die Art des Schmiermittels sollte entsprechend der Betriebsgeschwindigkeit und -temperatur ausgewählt werden, wobei für die meisten Anwendungen die Standardschmierung empfohlen wird.
• Einbau: Achten Sie auf den korrekten Einbau mit korrekter Koaxialität zwischen Welle und Gehäuse, um Fehlausrichtung zu vermeiden, die zu ungleichmäßiger Lastverteilung und vorzeitigem Verschleiß führen kann. Verwenden Sie geeignete Werkzeuge, um das Lager einzupressen, und vermeiden Sie direkte Stöße auf die Wälzkörper.
• Vermeidung von Verunreinigungen: Halten Sie das Lager und seine Einbauumgebung sauber, um das Eindringen von Staub, Schmutz und Feuchtigkeit zu verhindern, die die Wälzkörper und Laufbahnen beschädigen können. Verwenden Sie Dichtungen oder Abdeckungen, wenn die Betriebsumgebung staubig oder feucht ist.
• Temperaturüberwachung: Überwachen Sie regelmäßig die Betriebstemperatur des Lagers. Die übermäßige Temperatur (über 120 °C) deutet auf mögliche Probleme wie unzureichende Schmierung oder Fehlausrichtung hin, die umgehend behoben werden sollten.
• Regelmäßige Inspektion: Überprüfen Sie das Lager regelmäßig auf Verschleiß, Korrosion oder Beschädigungen (z. B. Kratzer auf den Laufbahnen, verschlissene Wälzkörper). Ersetzen Sie das Lager, wenn Mängel festgestellt werden.

6. Fazit

Das zweireihige Schrägkugellager CPM 2441 ist ein leistungsstarkes Schwerlastlager. Seine rationelle Konstruktion (zweireihig, Kontaktwinkel von 30°, Breite von 85 mm), die präzise Maßkontrolle und die hochwertigen Materialien gewährleisten hervorragende Tragfähigkeit, Steifigkeit und Stabilität. Mit einem geschätzten Innendurchmesser von 230 mm, einem Außendurchmesser von 312 mm und einem robusten Herstellungsprozess eignet sich dieses Lager gut für Industriegetriebe, Schwermaschinen, große Motoren und andere Anlagen, die zuverlässige Leistung unter hoher Belastung erfordern. Durch die Einhaltung geeigneter Wartungsmaßnahmen können Anwender die Lebensdauer des Lagers maximieren, Ausfallzeiten der Anlage reduzieren und die Betriebseffizienz verbessern. Da sich Industrieanlagen immer weiter in Richtung höherer Belastungen und Präzision entwickeln, wird das CPM 2441 auch weiterhin eine wichtige Komponente für den stabilen Betrieb von Schwerlast-Industriesystemen bleiben.
