Eigenschaften und Anwendungsbereiche von Axialrollenlagern

Axialrollenlager zeichnen sich durch ihren Linienkontakt als Kernmerkmal aus und haben extrem hohe axiale Tragfähigkeit, hohe Steifigkeit und kompakte Bauweise. Sie sind die erste Wahl für Anwendungen mit hoher Belastung und niedrigen Drehzahlen, bei denen Axialkräfte auftreten, und finden breite Anwendung in den Bereichen Schwermaschinenbau, Energiewirtschaft, Metallurgie und anderen Bereichen.

I. Wesentliche Merkmale

1. Tragfähigkeit und Steifigkeit (wesentliche Vorteile)

• Extrem hohe axiale Tragfähigkeit: Der Linienkontakt zwischen den Rollen und der Laufbahn führt zu einer wesentlich größeren Kraftaufnahmefläche als bei Axialkugellagern, wodurch die axiale Tragfähigkeit deutlich verbessert wird, sodass schwere Lasten und Stoßbelastungen aufgenommen werden können.
• Extrem hohe axiale Steifigkeit: Die kompakte Bauweise kann die axiale Verschiebung wirksam begrenzen und die Betriebsgenauigkeit der Anlagen gewährleisten.
• Geringe radiale Belastbarkeit: Nur selbstausrichtende Axialrollenlager können geringe radiale Belastung (≤55 % der axialen Belastung) aufnehmen, während andere Typen kaum Radialkräfte aushalten können.

2. Aufbau und Montage

• Meist zerlegbar: Die Wellen- und Gehäusescheibe sowie die Rollenbaugruppe lassen sich demontieren, was Montage, Demontage und Wartung erleichtert.
• Geringer Platzbedarf: Kompakte axiale Abmessungen, geeignet für Arbeitsbedingungen mit hoher Belastung und begrenztem Platzangebot.

3. Drehzahl und Reibung

• Niedrige Grenzdrehzahl: Der Unterschied in der Lineargeschwindigkeit an beiden Enden der Rollen führt zu Gleitreibung, was starke Wärmeentwicklung und Verschleiß zur Folge hat; daher ist das Lager nicht für Hochgeschwindigkeitsanwendungen geeignet.
• Hohe Anforderungen an die Schmierung: In Szenarien mit hoher Belastung und niedriger Drehzahl wird meist Ölschmierung verwendet, um die Kühlung und Verschleißminderung sicherzustellen.

4. Selbstausrichtung (nach Typ)

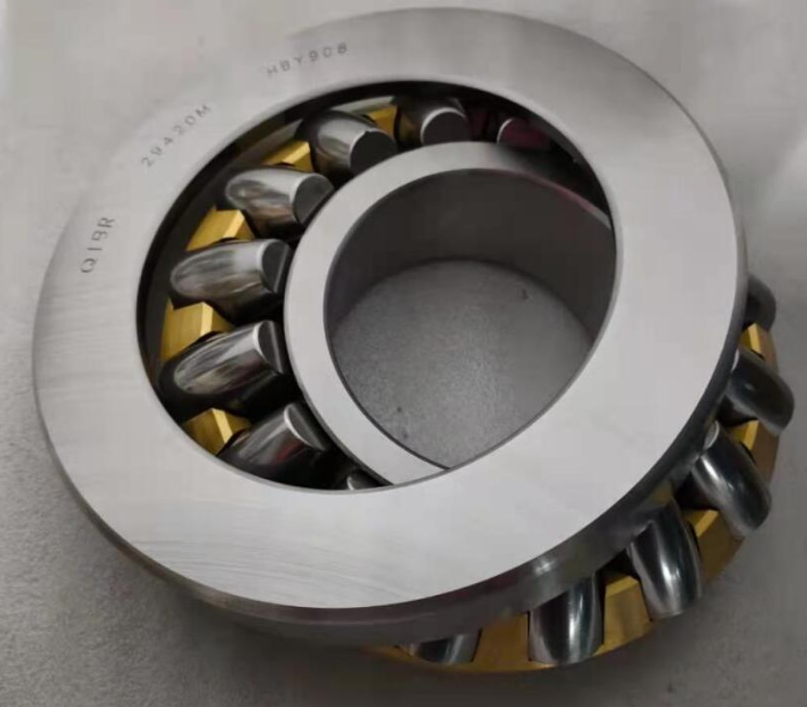

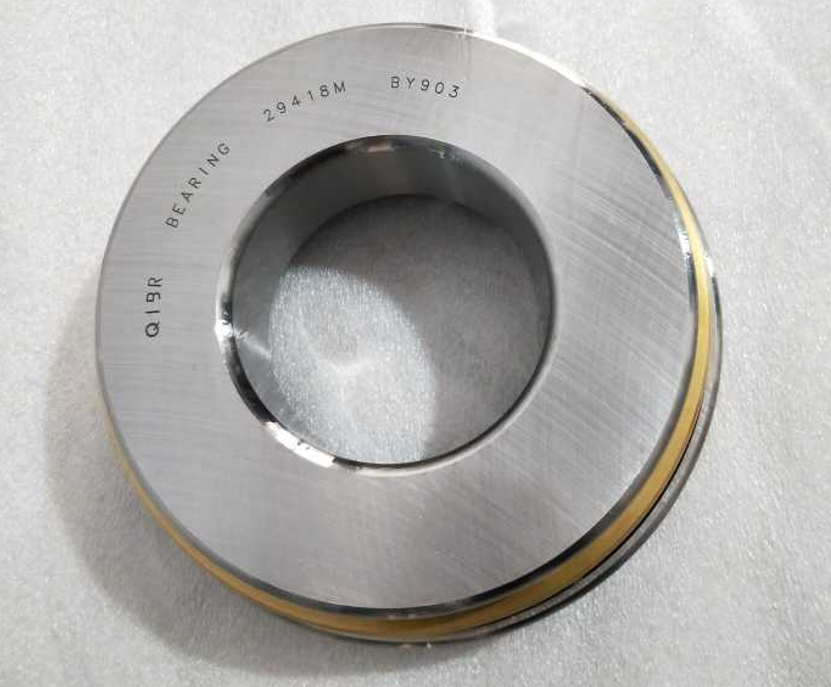

• Selbstausrichtende Axialrollenlager (Typ 29000): Mit sphärischen Laufringen und asymmetrischen sphärischen Rollen haben sie Selbstausrichtungsfunktion und können Montagefehler sowie Wellenauslenkungen ausgleichen (Winkelabweichung von 2° bis 3° zulässig).

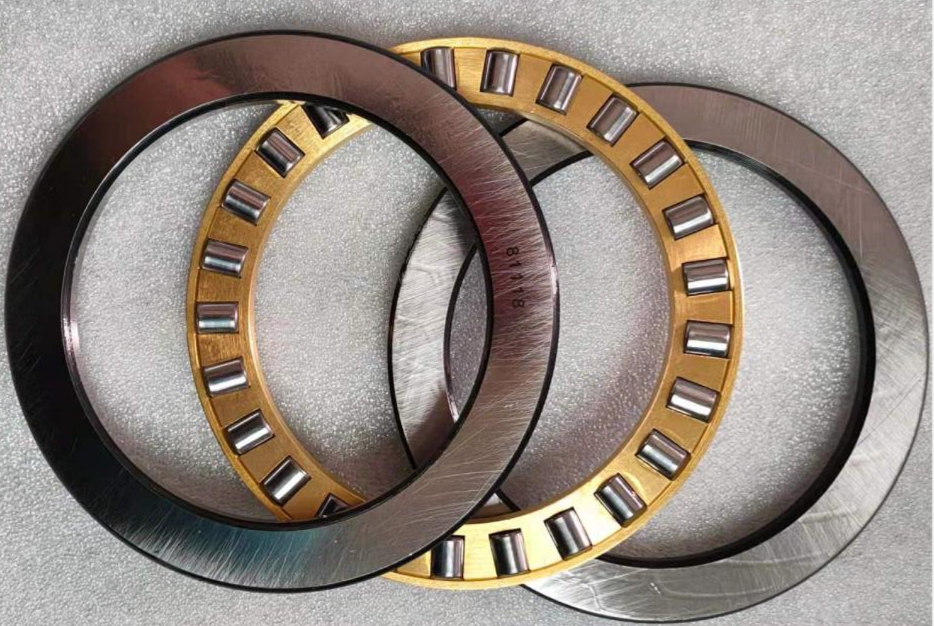

• Axial-Zylinder-/Kegel-/Nadellager: Keine Selbstausrichtung, erfordern strenge Koaxialität bei der Montage.

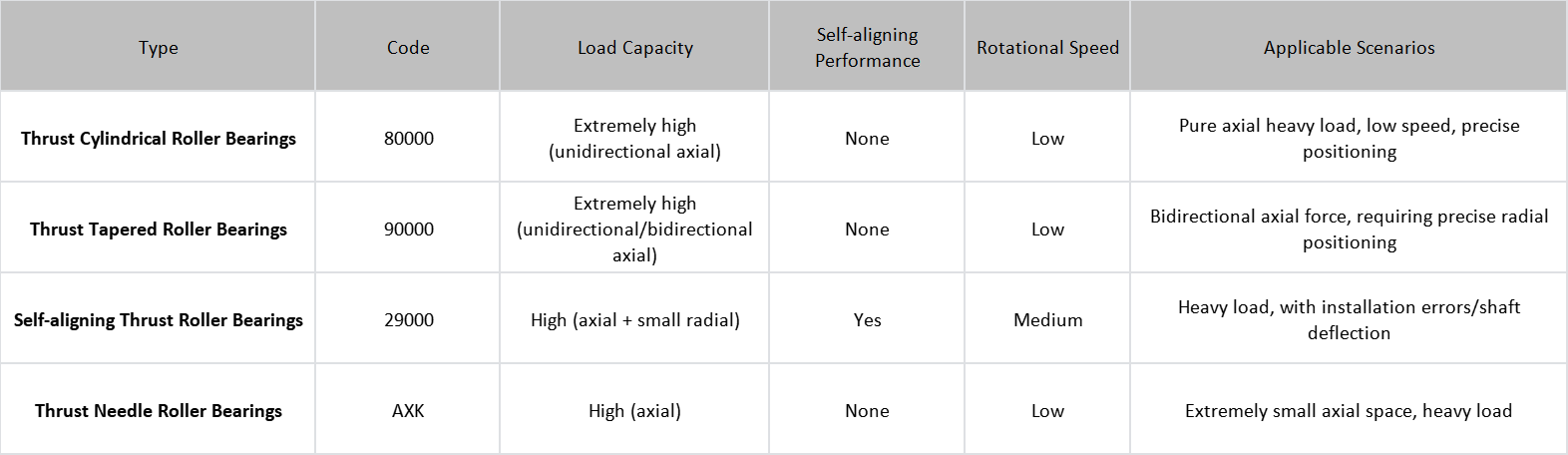

II. Vergleich der wichtigsten Typen und Eigenschaften

III. Typische Anwendungsbereiche

1. Schwermaschinen und Bergbau

• Ölbohranlagen, Bergbaubrecher, Kranhaken, Turmdrehkrane: Nehmen enorme Axialkräfte und Stöße auf.
• Baumaschinen (Bagger, Lader): Axiale Abstützung für Fahr- und Schwenkmechanismen.

2. Energie und Stromerzeugung

• Hydraulik-/Windturbinen, Vertikalmotoren: Aufnahme des Rotoreigengewichts und des Axialschubs.
• Luftvorwärmer in Wärmekraftwerken: Axiale Positionierung unter hohen Temperaturen und hoher Belastung.

3. Metallurgie und Stahlwalzen

• Stranggussanlagen, Richtmaschinen: Aufnahme von bidirektionalen Axialkräften während des Walzens.
• Stahlkonverter, Hochofeneinrichtungen: Betriebsbedingungen mit hohen Temperaturen, hohen Belastungen und Stößen.

4. Schifffahrt und Transport

• Schiffspropellerwellen, Stevenrohrwellen: Aufnahme von Propellerschub und Rumpfvibrationen.
• Hochleistungsgetriebe für Schiffe, Radsätze von Schienenfahrzeugen: Axiale Positionierung und Unterstützung bei hoher Belastung.

5. Werkzeugmaschinen und Präzisionsausrüstung

• Hochleistungs-CNC-Drehmaschinen, Schleifmaschinen, Arbeitstische von vertikalen Bearbeitungszentren: Gewährleistung von axialer Genauigkeit und Steifigkeit.
• Spritzgießmaschinen, Extruder: Axiale Lastabtragung für Spann- und Einspritzmechanismen.

IV. Auswahlkriterien

1. Wählen Sie vorrangig den Typ (einseitig/beidseitig) entsprechend der Größe und Richtung der Axialbelastung aus.

2. Bei Montagefehlern oder Wellendurchbiegung wählen Sie selbstausrichtende Axialrollenlager.

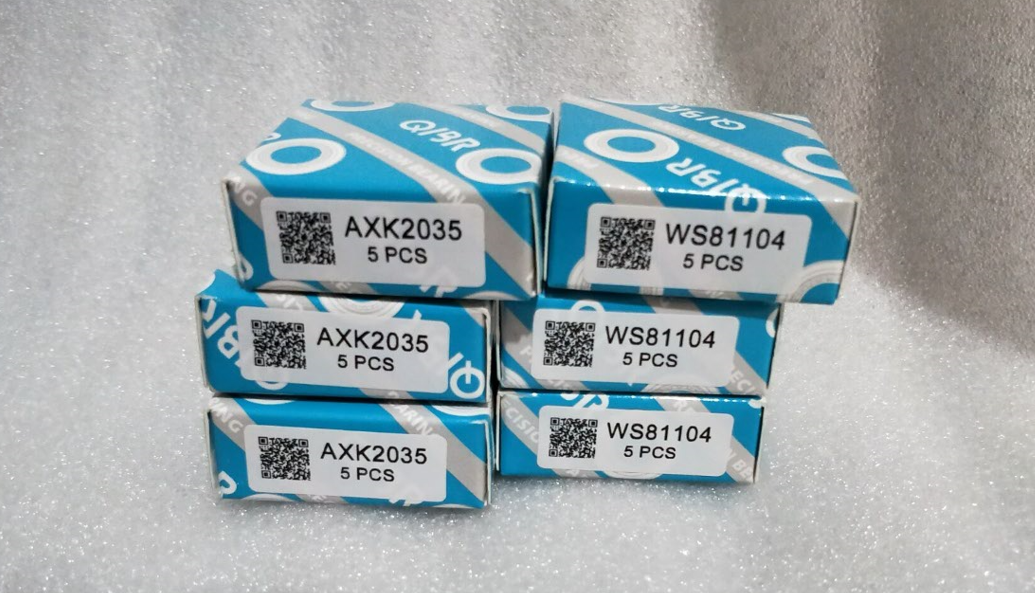

3. Bei begrenztem axialem Platz wählen Sie Axial-Nadellager.

4. Bei relativ hoher Drehzahl wählen Sie sorgfältig aus und optimieren Sie die Schmierung (z. B. durch Zwangsölkühlung).
