Berechnung der Spannungsverteilung entlang der Breite der Lagerrollen

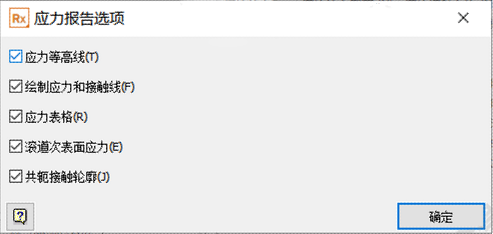

Wählen Sie das Auswahlfeld „Wälzkörperbelastung“ aus, wenn Sie die Lagerrollenspannungen sehen möchten. Das Fenster „Spannungsberichtoptionen“ wird angezeigt, in dem Sie die richtigen Optionen auswählen können. Die Optionen für die Oberflächenspannung sind nur für Kugellager verfügbar. Wählen Sie alle Optionen aus, um die detailliertesten Ergebnisse der Wälzkörperbelastung anzuzeigen.

Während der Berechnung wird die Rolle in viele dünne Scheiben geschnitten und die Spannung auf jeder Scheibe berechnet. Normalerweise ist die Dicke der Scheiben in der Software konsistent, aber für Tonnenrolle wird die Dicke der Scheiben an den abgerundeten Ecken automatisch angepasst. Diese Anpassung verbessert die vorhergesagte Lebensdauer oder Spannungsänderungen, wenn wir die Walzenprofilparameter ändern.

Der Bericht enthält Folgendes:

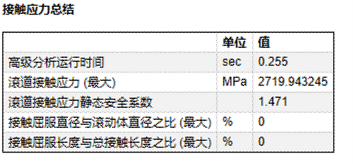

• Maximaler Berührungsdruck und Spannungssicherheitsfaktor – das Verhältnis des berechneten maximalen Berührungsdrucks des Lagers zum maximal zulässigen Berührungsdruck. Der Berührungsdruck von Wälzlagern sollte normalerweise nicht größer als 4 GPa sein. Ein höherer Druck kann zur dauerhaften Verformung der Wälzkörper oder Laufbahnen führen, was wiederum zum schweren Kontaktversagen führt.

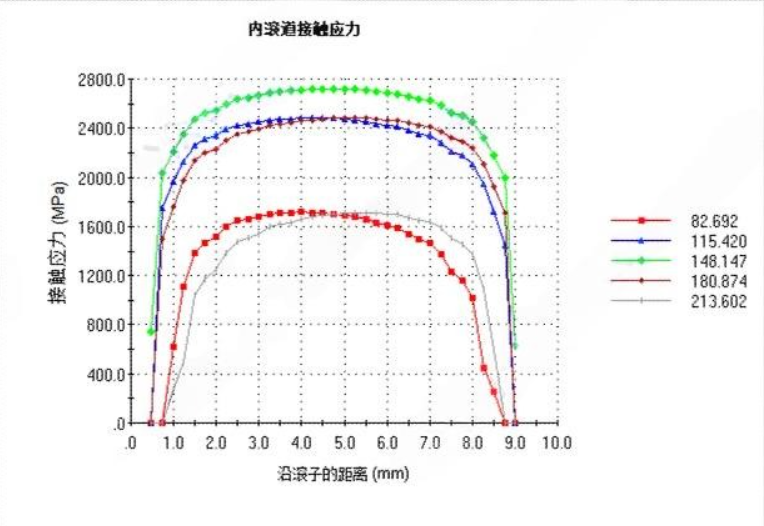

• Profile des Berührungsdrucks – Der Bericht über den internen Berührungsdruck des Lagers ist eine Kurve aus Rollenlänge und Berührungsdruck, die die Ergebnisse des Berührungsdrucks für die innere und äußere Laufbahnen in zwei Diagrammen darstellt.

Die Berechnung ergibt eine Spannungskurve mit glatten, gleichmäßigen und symmetrischen Kanten. Die höchste Spannung tritt in der Mitte der Rollenbreite auf. Bei starker Schiefstellung des Lagers entsteht ein schräges Berührungsdruckprofil, und Rollen mit starker Kantenbelastung weisen extrem hohe Spannungsspitzen an den Kanten auf.

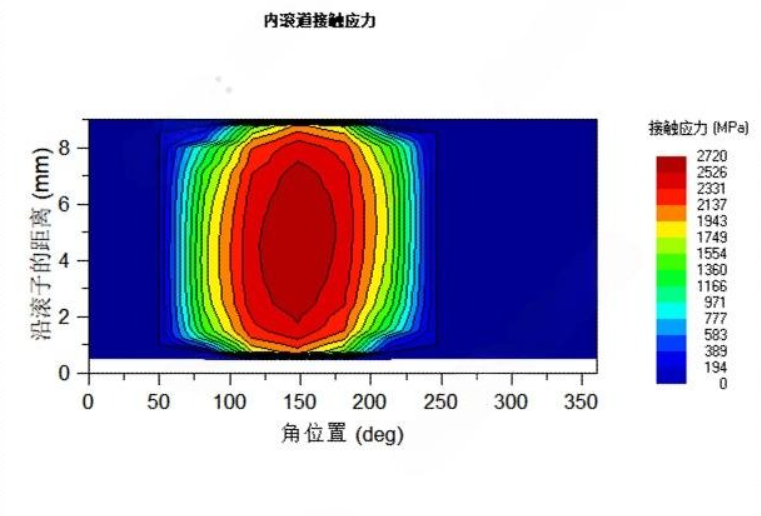

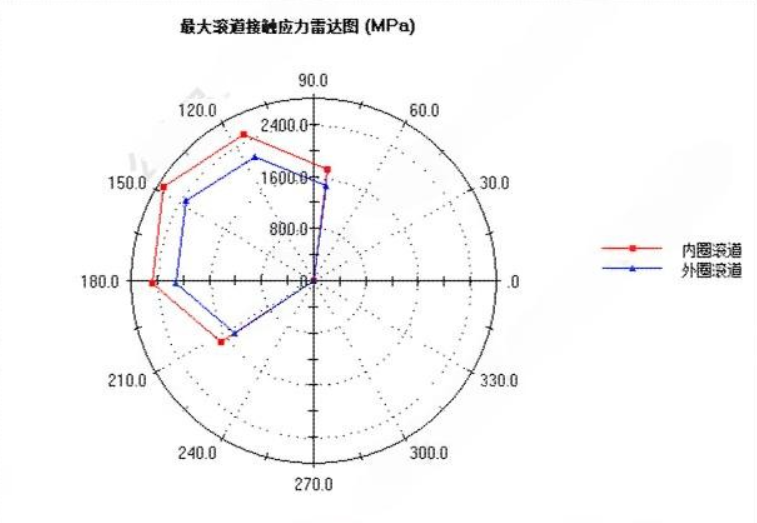

• Diagramme des Berührungsdrucks – Die Ergebnisse der Spannungsberechnung werden auch zur Erstellung von Diagrammen des Berührungsdrucks auf der Oberfläche der Laufbahn verwendet. Wie im Diagramm der Verteilung der Belastung dargestellt, wird die maximale Spannung auch bei 148 Grad erzeugt.

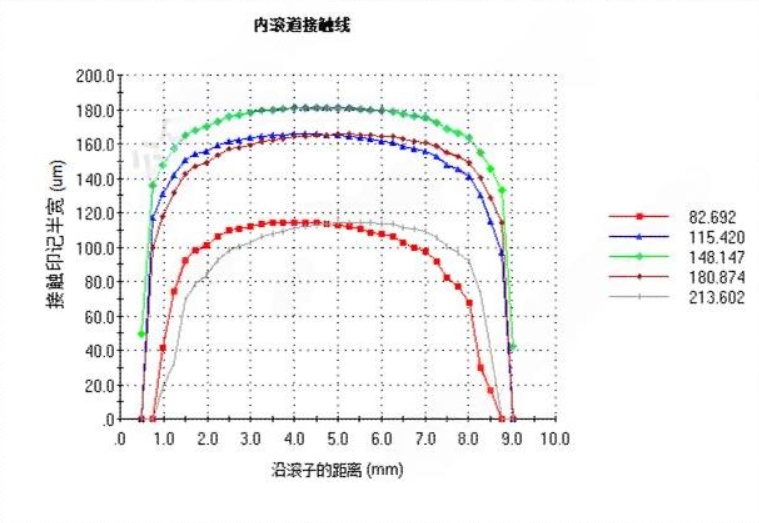

• Diagramme der Aufdrücke– Die Breite des Berührungsaufdrucks der inneren und äußeren Laufbahnen kann auch als Liniendiagramm dargestellt werden. Die Breite des Berührungsaufdrucks der Rollen wird auf der Laufbahn entlang der Länge der Rolle angezeigt und ist als die Hälfte der Breite der Berührungsellipse an einem bestimmten Punkt definiert. Daher ist der Berührungsaufdrucks proportional zum Berührungsdruck.

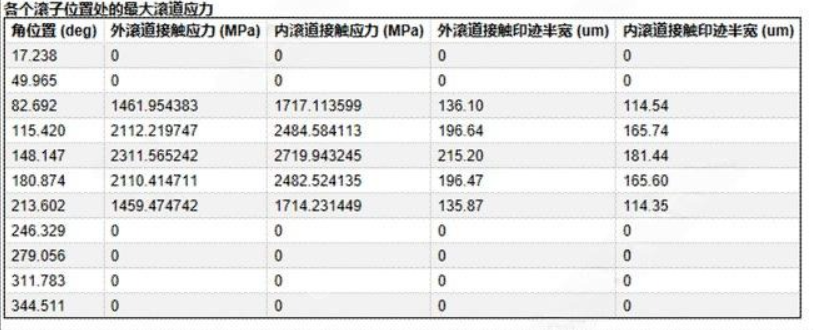

• Maximaler Druck auf jede Rolle – Diese Tabelle gibt den maximalen Berührungsdruck und die maximale Berührungsspur für jede Rolle an.

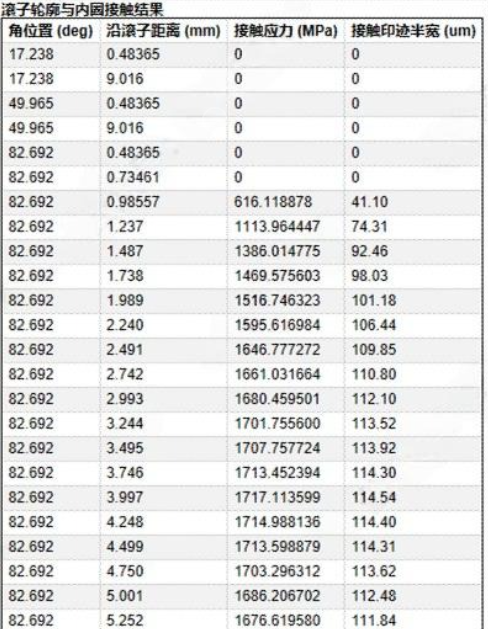

• Tabelle der vollständigen Belastungsergebnisse – ein vollständiger Bericht aller Ergebnisse.

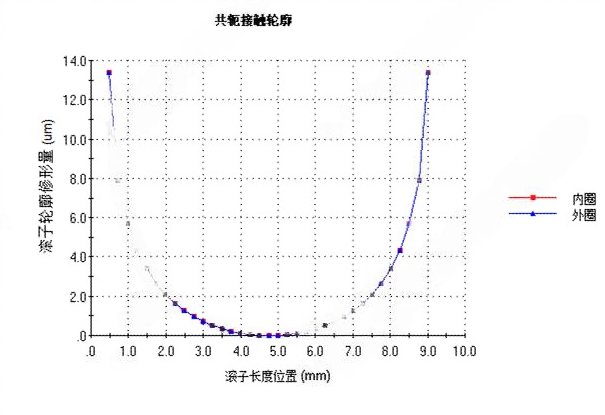

• Konjugiertes Kontaktprofil – Ein kombiniertes Profil von Rollen und Laufbahnen wird in Grafiken und Tabellen dargestellt. Dieses Profil kann verwendet werden, um die Auswirkungen von Schiefstellungen aufgrund von Änderungen der Belastung zu reduzieren und die Robustheit zu verbessern.
