Anwendungs- und Qualitätsanforderungen an Nadellager in der Automobilindustrie

Mit ihren wesentlichen Vorteilen wie kompakter Bauweise, hoher radialer Belastbarkeit und geringem Reibungsverlust sind Nadellager wichtige Grundkomponenten in Getriebe- und Rotationssystemen von Kraftfahrzeugen und werden häufig in Kernbaugruppen von Fahrzeugen mit Verbrennungsmotor und Fahrzeugen mit alternativen Antrieben eingesetzt. Im Folgenden werden ihre Anwendungsszenarien und Qualitätsanforderungen detailliert beschrieben.

I. Hauptanwendungen von Nadellagern in der Automobilindustrie

1. Kernsysteme traditioneller Kraftstofffahrzeuge

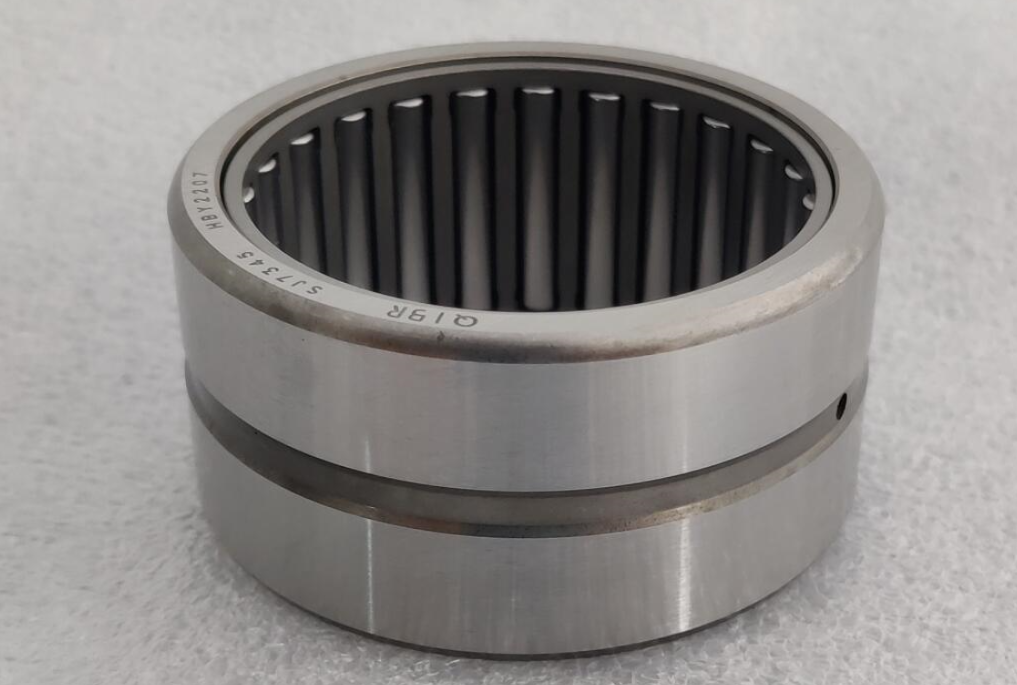

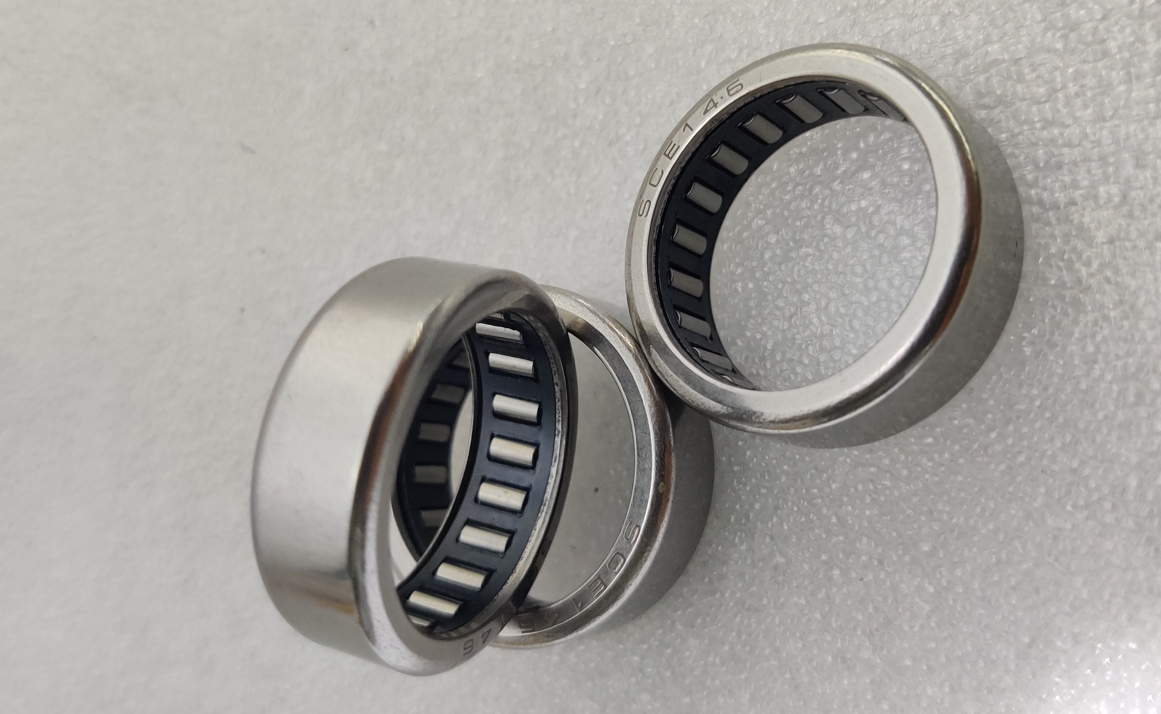

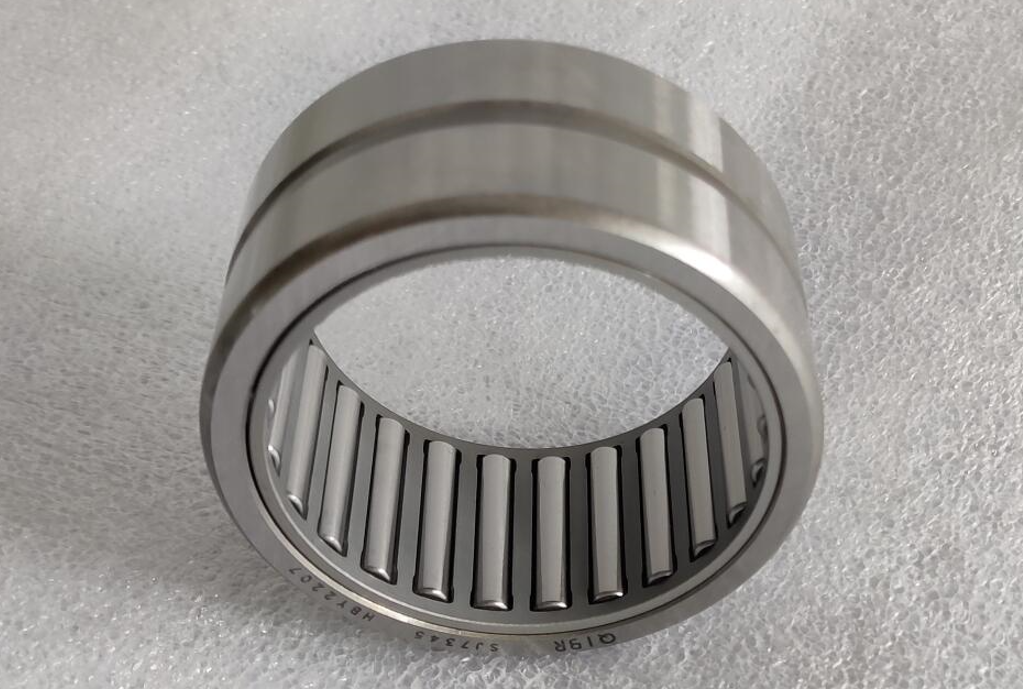

• Getriebe (die wichtigste Anwendung): Nadellager mit gestanztem Außenring und Nadellager mit massivem Außenring werden häufig in Teilen wie Getriebewellen, Synchronisatoren, Planetengetrieben und Schaltgabeln von manuellen/automatischen Getrieben verwendet, um schnell drehende Zahnräder zu stützen und wechselnde Belastungen und Stöße aufzunehmen.
• Motorsystem: Das kleine Ende der Kurbelwellenpleuelstange, die Nockenwelle, die Kipphebelwelle, der Steuerkettenspanner, die Wasserpumpe/Generatorwelle und andere Teile nutzen die hohe Steifigkeit und das geringe Volumen von Nadellagern, um eine zuverlässige Unterstützung auf begrenztem Raum zu erreichen.
• Fahrwerk und Getriebe: Differentialplanetengetriebe, Halbwellen, Kreuzgelenke, Lenksäulen/Lenkgetriebe, zusätzliche Lagerung von Nabenbaugruppen, Kupplungsausrücklager usw.
• Karosseriezubehör: Sitzverstellmechanismen, Schiebedachschienen, Scheibenwischer, Türverriegelungsaktuatoren usw.

2. Neue Anwendungsszenarien für Fahrzeuge mit neuen Energien (EV/HEV)

• Elektrischer Antrieb: Die Rotorwelle, das Abtriebsende und die Untersetzungsgetriebewelle des Antriebsmotors (mit Drehzahl von oft 15.000–20.000 U/min) erfordern Nadellager mit hoher Drehzahlstabilität, geringer Reibung und geringem Temperaturanstieg.
• Untersetzungsgetriebe und Differential: Einstufige/mehrstufige Untersetzungsgetriebe und Differentialplanetengetriebe folgen der Anwendungslogik von Kraftfahrzeugen mit Verbrennungsmotor, stellen jedoch höhere Anforderungen an NVH, Temperaturanstieg und Lebensdauer.
• Hochspannungszubehör: Elektrische Kompressoren, elektronische Wasserpumpen, Ölpumpen, rotierende Teile von Hochspannungs-Kabelbaumsteckverbindern usw.

II. Kernqualitätsanforderungen an Nadellager für Kraftfahrzeuge (nationale Normen + Normen der Automobilhersteller)

1. Material und Wärmebehandlung (grundlegende Garantie)

• Ringe/Nadeln: Die gängigsten Materialien sind hochkohlenstoffhaltige Chromlagerstahl GCr15 oder Aufkohlungsstahl (z. B. 20CrMnTi), die hohe Härte und hohe Kontaktfestigkeit gewährleisten.
• Härte: Die Arbeitsflächenhärte von Ringen und Nadeln beträgt 60–64 HRC, und die Kernzähigkeit ist so abgestimmt, dass Sprödbrüche vermieden werden.
• Metallographische Struktur: Gleichmäßige und fein geglühte Martensite + dispergierte Karbide, Kontrolle von Restaustenit und ungelösten Karbiden, ohne entkohlte Schicht.
• Nichtmetallische Einschlüsse: Strenge Kontrolle der Einschlüsse der Typen A, B, C und D, um Ermüdungsquellen zu vermeiden.

2. Maß- und Formgenauigkeit (Grundlage für Montage und Betrieb)

• Toleranzklasse: Die Klassen P0 und P6 werden häufig in Automobilen verwendet, während die Klassen P5 und P4 für Hochgeschwindigkeitsteile von Getrieben/Motoren verwendet werden können.
• Wichtige Genauigkeitsindikatoren:

1) Maßtoleranz des Innen- und Außendurchmessers, Breitentoleranz und Konsistenz von Nadeldurchmesser/Länge (≤2 μm)

2) Rundheit der Laufbahn, Zylindrizität, Ebenheit der Stirnfläche und Radialschlag (≤2–5 μm).

3) Internes Spiel: Das Radialspiel wird streng an die Arbeitsbedingungen angepasst, um Blockierungen oder Lockerungen zu vermeiden.

3. Oberflächenqualität (entscheidend für Reibung und Lebensdauer)

• Rauheit: Die Arbeitsoberflächenrauheit von Laufbahnen/Nadeln beträgt Ra ≤ 0,4–0,8 μm, die Stirnflächenrauheit Ra ≤ 1,6 μm, wodurch Reibung und Spannungskonzentration reduziert werden.
• Oberflächenfehler: Risse, Rost, Abplatzungen und starke Kollisionen sind strengstens verboten; leichte Kratzer/Vertiefungen müssen in Bezug auf Tiefe, Fläche und Anzahl kontrolliert werden.
• Oberflächenverfestigung: Phosphatierung, Kugelstrahlen, Nitrieren und Nanobeschichtung werden häufig verwendet, um eine 5–10 μm dicke Verfestigungsschicht zu bilden, die die Verschleißfestigkeit und Ermüdungsbeständigkeit verbessert.

4. Dynamische Leistung (Kern der Anpassung an die Arbeitsbedingungen)

• Tragfähigkeit: Erfüllt die radiale dynamische/statische Nennlast; Teile, die in Getrieben/Differenzialen verwendet werden, müssen Stoßbelastungen und wechselnden Belastungen standhalten.
• Drehflexibilität: Geringes Anlaufdrehmoment, reibungsloser Betrieb ohne Blockieren oder ungewöhnliche Geräusche.
• Hochgeschwindigkeitsleistung: In Motoren verwendete Lager müssen sich an Drehzahl von 15.000–20.000 U/min anpassen und den Temperaturanstieg sowie die Käfigstabilität kontrollieren.
• NVH-Kontrolle: Die Schwingungsbeschleunigung (≤2,5 m/s² für kleine Lager) und der Geräuschwert entsprechen den Fahrzeuganforderungen und verbessern den Fahrkomfort.

5. Lebensdauer und Zuverlässigkeit (Grundlage der Fahrzeugqualitätssicherung)

• Nennlebensdauer: Gemäß ISO 281 berechnet, beträgt die L10t/L10h von Lagern, die in Getrieben verwendet werden, ≥ 1,5 (Testlebensdauer/grundlegende Nennlebensdauer).
• Haltbarkeitstest: Banksimulation von hohen und niedrigen Temperaturen, Vibrationen und Stößen, Bestehen eines 200–1000-stündigen Haltbarkeitstests ohne Ausfall.
• Umweltverträglichkeit:

1) Temperatur: Im Bereich von -40 °C bis 150 °C beträgt die Änderungsrate des Anlaufdrehmoments ≤ 15 % und die Genauigkeit ist stabil.

2) Korrosionsbeständigkeit: Kein Rost nach ≥ 48 Stunden neutralem Salzsprühtest, angepasst an die Getriebeöl-/Kühlmittelumgebung.

6. Sauberkeit (Vermeidung vorzeitiger Ausfälle)

• Strenge Kontrolle von Verunreinigungen: ≤5–10 mg/1000 cm², maximale Metallpartikel ≤600 μm, nichtmetallische Partikel ≤1200 μm.
• Montage und Verpackung: Montage in staubfreier Umgebung und Verpackung mit Rostschutzbehandlung, um sekundäre Verschmutzung während des Transports/der Lagerung zu verhindern.

7. Schmierung und Abdichtung (Garantie für langfristigen Betrieb)

• Anpassung an Ölschmierung (Getriebe) und Fettschmierung (Motor/Zubehör) unter Verwendung von reibungsarmem, hochtemperaturbeständigem und langlebigem Schmierfett/Öl.
• Dichtungsstruktur: Berührungslose/berührende Dichtung, um das Eindringen von Verunreinigungen und das Austreten von Schmiermittel zu verhindern.

III. Typische Standardgrundlage

• GB/T 25763-2024: „Wälzlager – Nadellager für Automobilgetriebe“ (neueste nationale Norm, die alle technischen Anforderungen vollständig spezifiziert).
• GB/T 5801-2022: „Nadellager – Technische Bedingungen“ (allgemeine Grundnorm).
• ISO 3030, ISO 281: Internationale allgemeine Normen für Abmessungen, Genauigkeit und Lebensdauerberechnung.
