Fortschrittliche Werkstofftechnik und Leistungsmerkmale von Drehverbindungen aus Edelstahl

Innovationen von Luoyang QIBR Lager GmbH

1. Materialauswahl der Drehverbindungen

Herkömmliche Drehkranzlager bestehen aufgrund ihrer Kosteneffizienz und ausgewogenen mechanischen Eigenschaften überwiegend aus hochlegierten Baustählen wie 50Mn und 42CrMo. Der Stahl der Klasse 50Mn, der nach den Normen GB/T 3077 klassifiziert ist, erreicht nach Normalisierungsbehandlung eine Brinell-Härte von 241-285 HB und eignet sich daher für Anwendungen mit mittlerer Belastung in trockenen Umgebungen. Für höhere Belastungsanforderungen wird der legierte Stahl 42CrMo ölgehärtet und angelassen, um eine sorbitgeglühte Mikrostruktur zu erhalten. So erreicht die Zugfestigkeit 1.080 MPa und Charpy-Schlagarbeit 55 J bei Raumtemperatur.

Diese Kohlenstoff-Chrom-Stähle weisen jedoch in korrosiven Umgebungen inhärente Einschränkungen auf, da unter ASTM B117-Neutral-Salzsprühversuchen innerhalb von 72 Stunden Lochfraßkorrosion auftritt. Diese Anfälligkeit erfordert alternative Lösungen für Anwendungen, wo Feuchtigkeit, Chemikalien oder extreme Temperaturen auftreten.

2. Metallurgische Fortschritte in Bezug auf Edelstahl

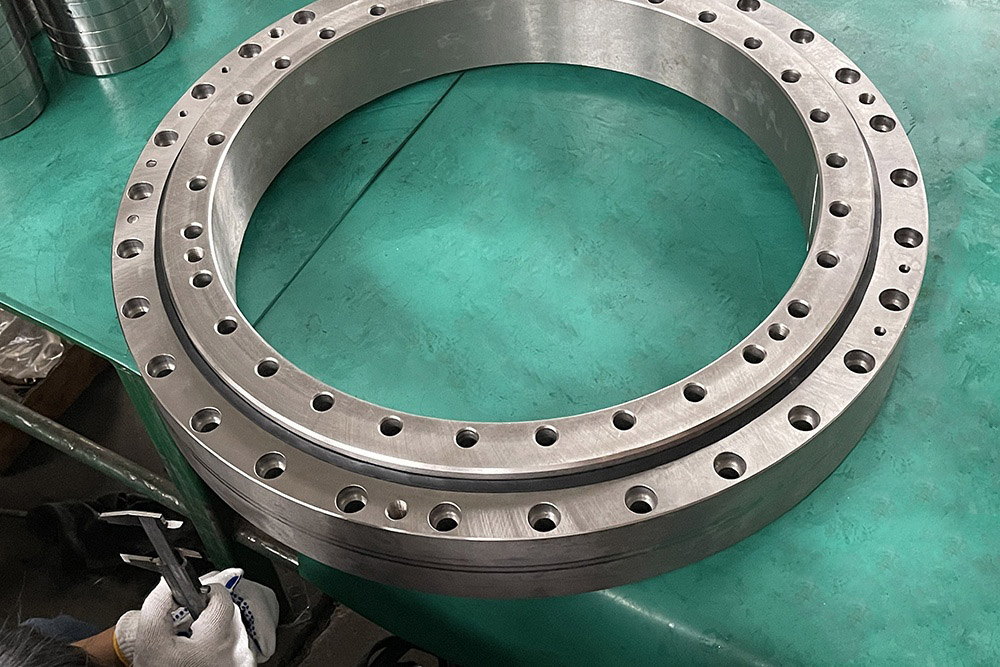

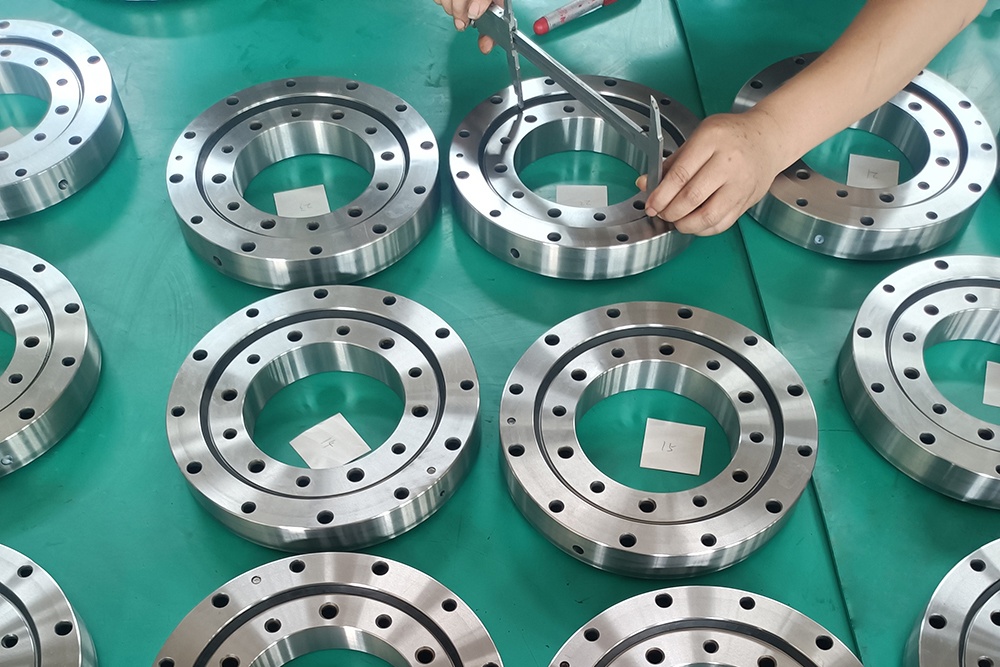

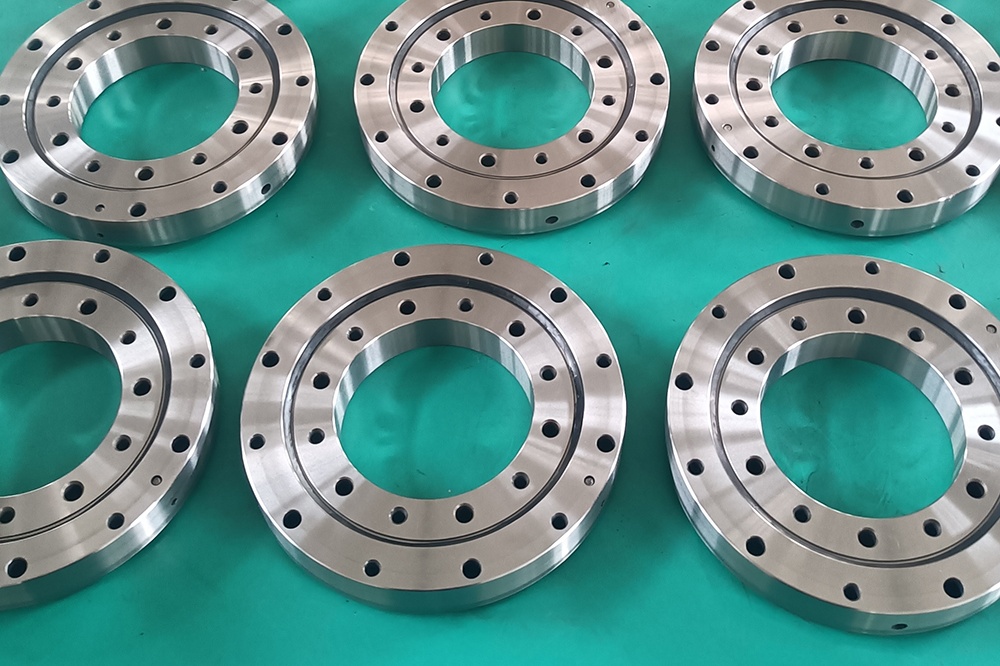

Die Drehverbindungen aus Edelstahl von Luoyang QIBR bestehen aus martensitischem Edelstahl AISI 440C (entspricht der chinesischen Norm GB 9Cr18Mo). Diese Legierung kombiniert einen Chromgehalt von 16–18 % mit 0,95–1,20 % Kohlenstoff und erreicht so ein einzigartiges Gleichgewicht zwischen Korrosionsbeständigkeit und mechanischer Festigkeit. Durch Vakuum-Induktionsschmelzen und doppeltes Tempern bei 150–170 °C beträgt die Härte der Materialien 58–62 HRC, während der PREN-Wert (Pitting Resistance Equivalent Number) bei 18,5 liegt.

Der Korrosionsschutzmechanismus umfasst drei wesentliche Aspekte:

l  Bildung einer Chromoxid-Passivierungsschicht (2–5 nm Dicke)

l  Molybdän-verstärkte Chloridionenbeständigkeit

l  Optimierung des Kohlenstoffgehalts zur Minimierung der Chromkarbidausfällung

Vergleichstests zeigen, dass Lager aus 440C-Edelstahl 500 Stunden Salzsprühnebel ohne Oberflächenverschlechterung standhalten und damit herkömmliche Lager aus Kohlenstoffstahl in Bezug auf die Korrosionsbeständigkeit um 694 % übertreffen.

3. Thermische Stabilität

Die rostfreien Drehverbindungen von QIBR arbeiten durch materialwissenschaftliche Innovationen im beispiellosen Temperaturbereich (-60 °C bis +300 °C) zuverlässig:

Kryogene Leistung:

Bei -60 °C behält die modifizierte martensitische Gitterstruktur ihre Duktilität mit einem Charpy-V-Kerbschlagwert von 27 J, was durch folgende Maßnahmen erreicht wird:

l  Anpassung des Nickelgehalts (max. 0,75 %)

l  Stabilisierungsbehandlung bei Minustemperaturen (-80 °C × 8 h)

l  Kontrollierter Restaustenitgehalt (<8 %)

Beständigkeit gegen hohe Temperatur:

Bei Dauerbetrieb bei 300 °C behalten die Lager 92 % ihrer Raumtemperaturhärte durch:

l  Sekundäre Verfestigung durch VC-Ausscheidung

l  Optimierung des Siliziumgehalts (0,40–0,70 %)

l  Prüfung der Verträglichkeit von Hochtemperaturfett

4. Optimierung des tribologischen Systems

Die Geometrie der tiefen Laufbahn mit Kontaktwinkel von 35°±1' und Oberflächengüte von Ra 0,08-0,12 μm ermöglicht hervorragende Lastverteilung und Bewegungsgenauigkeit:

l  Radiale Belastbarkeit: 15 % Verbesserung gegenüber den ISO 76-Normen durch Optimierung der Hertzschen Belastung

l  Reibungsmanagement: Reibungskoeffizient durch polymerverstärkte Schmierstoffformulierungen auf 0,0013 reduziert

l  Axiale Steifigkeit: 280 N/μm Nennwert durch Laufbahnkröpfung (0,02 mm/mm Konizität)

Präzisionsschleifverfahren halten die Konformität zwischen Kugel und Laufbahn innerhalb von 0,005 mm und minimieren so Kantenbelastungen und Vibrationserzeugung.

5. Dichtungs- und Schmiertechnik

Das integrierte Dichtungssystem kombiniert drei entscheidende Elemente:

1) Labyrinthdichtung:

l  Deckscheibe aus Edelstahl

l  Radialspiel von 0,15–0,25 mm

l  Hydrodynamische Fettrückhaltekammern

2) Elastomerkomponenten:

l  Fluorsilikon-Lippendichtungen (-55 °C bis +230 °C)

l  PTFE-beschichtete Axialabweiser

3) Schmierungstechnik:

l  PFPE-basiertes Fett mit Tropfpunkt von 300 °C

l  8.000 Stunden Nachschmierintervalle

l  FDA 21 CFR 178.3570-konform

6. Innovationen während der Fertigung

Luoyang QIBR implementiert ein siebenstufiges Produktionsprotokoll:

l  Stufe 1: Vakuum-Lichtbogenumschmelzen (VAR) zur Kontrolle von Oxideinschlüssen (<15 μm)

l  Stufe 2: Gesenkschmieden mit Reduktionsverhältnis von 4:1

l  Stufe 3: CNC-Profilschleifen mit CBN-Scheiben

l  Stufe 4: Tiefkühlbehandlung (-196 °C × 24 h)

l  Stufe 5: Passivierung in Salpetersäurebad (30 Vol.-%, 50 °C)

l  Stufe 6: Laseroberflächenstrukturierung für Ölfilmretention

l  Stufe 7: Montage im Reinraum (Klasse 1000)

7. Anwendungsspezifische Konstruktion

Lebensmittelverarbeitungsanlagen:

l  Beständig gegen CIP-Reinigungszyklen (pH 1–13)

l  Mikrobiologische Oberflächenbeschaffenheit (Ra <0,4 μm)

l  Einhaltung der 3-A-Hygienestandards

Medizinische Bildgebungssysteme:

l  Nichtmagnetische Zertifizierung (μr <1,01)

l  Strahlungsgehärtete Polymerkäfige

l  Vibrationswerte <1,5 mm/s RMS

Pharmazeutische Maschinen:

l  Autoklavierbare Ausführung (134 °C Dampfsterilisation)

l  USP-Klasse-VI-Materialzertifizierung

l  Kontrolle über Partikelemission (<100 Partikel/m³ ≥0,5 μm)

8. Leistungsvalidierung

Unabhängige Tests gemäß ISO 14728-1 bestätigen:

l  L10-Lebensdauer von 40.000 Stunden bei 10 % Überlast

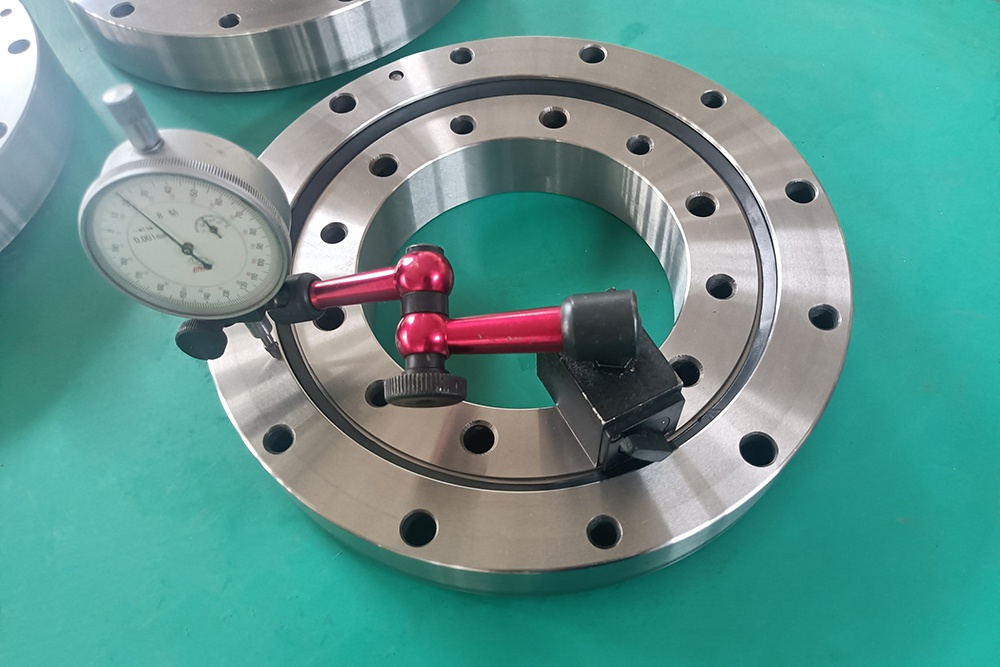

l  0,002° axiale Rundlauftoleranz nach Temperaturwechsel

l  Über 2.000 Stunden Überlebensdauer in Salzwasser

l  98,6 % Wirkungsgrad in Dauerlaufversuchen

9. Vergleichende Vorteilsanalyse

Die Edelstahllager von Luoyang QIBR weisen gegenüber herkömmlichen Alternativen aus Kohlenstoffstahl zahlreiche Verbesserungen auf. Die verbesserte Korrosionsbeständigkeit lassen sie ohne Schutzbeschichtungen in maritimen Umgebungen arbeiten, wodurch die Wartungskosten um 60–70 % gesenkt werden. Der erweiterte Temperaturbereich macht zusätzliche Heiz-/Kühlsysteme in Anwendungen mit extremen Klimabedingungen überflüssig. In hygienischen Branchen verringert die porenfreie Oberfläche das Risiko der Bakterienansiedlung um 89 % im Vergleich zu Standardlageroberflächen.

10. Technische Unterstützung

Das Unternehmen bietet anwendungstechnische Dienstleistungen an, darunter:

l  Finite-Elemente-Analyse (FEA) für die Lastverteilungsmodellierung

l  Kundenspezifische Wärmebehandlung für spezielle Härtegradienten

l  Optimierung des Schmiersystems vor Ort

l  Fehlermodusanalyse mit 3D-Oberflächenmesstechnik

Fazit

Die Drehverbindung aus Edelstahl von Luoyang QIBR sind das Ergebnis einer Kombination aus fortschrittlicher Metallurgie, Präzisionsfertigung und anwendungsspezifischer Technik. Mit 18 patentierten Technologien und über 50 getesteten Materialformulierungen haben diese Lager unübertroffene Leistung in korrosiven, hochbelasteten und thermisch anspruchsvollen Umgebungen. Der Verzicht auf Schutzbeschichtungen und der reduzierte Wartungsaufwand führen zu 40 % niedrigeren Gesamtbetriebskosten über eine Lebensdauer von 10 Jahren und setzen damit neue Maßstäbe in der Lagertechnologie.
