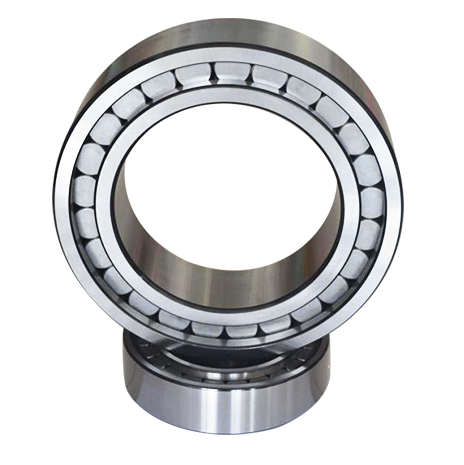

Was sind die Eigenschaften von vollrolligen Zylinderrollenlagern?

Vollrollige Zylinderrollenlager sind eine Art von Lagern ohne Käfig, die die maximale Anzahl von Rollen aufnehmen können. Sie werden häufig in Maschinen eingesetzt.

Bei gleicher Breite haben diese Lager im Vergleich zu herkömmlichen Lagern mit Käfig höhere Tragfähigkeit und einen kleineren radialen Querschnitt, was Platz spart, jedoch ist ihre Drehzahl relativ gering.

Während des Dauerbetriebs muss das Lager eine bestimmte Mindestlast tragen, d. h. C/P < 25. Andernfalls verstärken unzureichende Schmierung und Hochgeschwindigkeitsbetrieb den Verschleiß. Um den normalen Betrieb des Lagers zu gewährleisten, sind alle mehrreihigen Zylinderrollenlager mit einer Schmiernut und Schmierlöchern am Außenring ausgestattet.

Zu den Hauptmerkmalen von vollrolligen Zylinderrollenlagern gehören die folgenden:

1. Hohe Steifigkeit: Ohne Käfig können sie großen radialen und axialen Belastungen standhalten und weisen somit hohe Steifigkeit auf.

2. Hohe Tragfähigkeit: Aufgrund der großen Kontaktfläche zwischen den Rollen und den Innen-/Außenringen besitzen sie hohe Tragfähigkeit.

3. Geringe Vibrationen und Geräusche: Da keine Reibung durch Käfig entsteht, erzeugen vollrollige Zylinderrollenlager nur geringe Vibrationen und Geräusche.

4. Drehzahlbegrenzung: Aufgrund der großen Kontaktfläche zwischen den Rollen und den Innen-/Außenringen sind sie nicht für hohe Drehzahlen geeignet.

5. Einfache Wartung: Vollrollige Zylinderrollenlager haben gute Dichtungsleistung, wodurch sie leicht zu warten sind.

Es ist zu beachten, dass vollrollige Zylinderrollenlager im Allgemeinen keinen Kippmomenten standhalten können. Wenn Kippmomentfestigkeit erforderlich ist, sollten andere Lagertypen (z. B. Pendelrollenlager) verwendet werden.

Erläuterung wichtiger Begriffe (zur Verdeutlichung)

Vollrollige Zylinderrollenlager: Eine Lagerkonstruktion, bei der der Käfig weggelassen wird, um die Anzahl der Rollen zu maximieren und die Tragfähigkeit zu optimieren (im Unterschied zu „Zylinderrollenlagern mit Käfig“ mit Abstandsscheiben).

Ein kritischer Parameter in der Lagertechnik, wobei „C“ die dynamische Tragzahl (die Last, der ein Lager 1 Million Umdrehungen lang ohne Ermüdungsversagen standhalten kann) und „P“ die tatsächlich aufgebrachte Last bezeichnet. Die Anforderung C/P < 25 gewährleistet ausreichende Schmierung und verhindert vorzeitigen Verschleiß.

Kippmoment: Ein Drehmoment, das dazu neigt, das Lager zu kippen (z. B. durch ungleichmäßige Lastverteilung), dem vollrollige Konstruktionen aufgrund ihrer strukturellen Ausrichtung auf die Aufnahme von Radial-/Axiallasten nicht standhalten können.
