Welche Vorteile bieten Kreuzrollenlager für Industrieroboter?

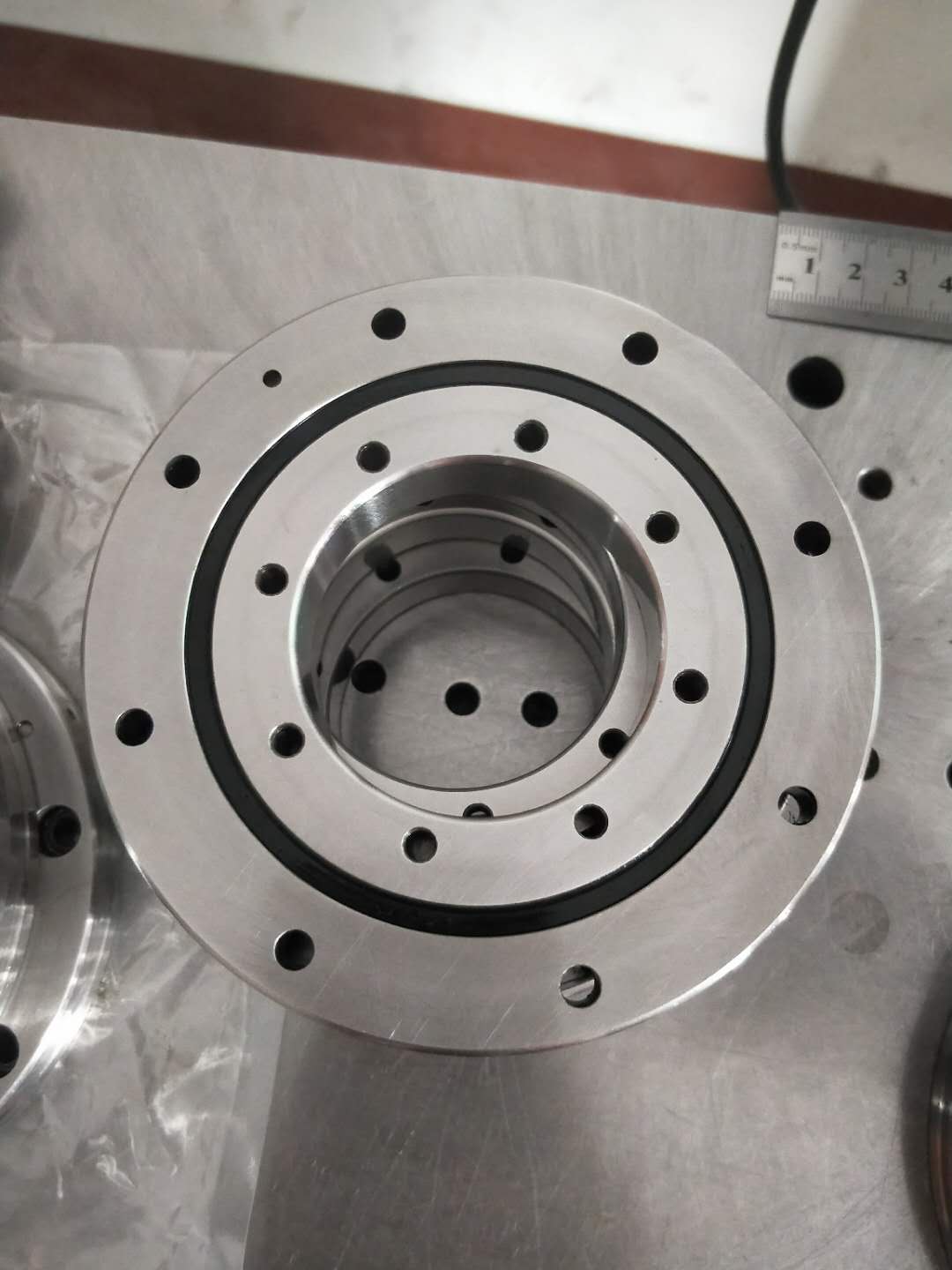

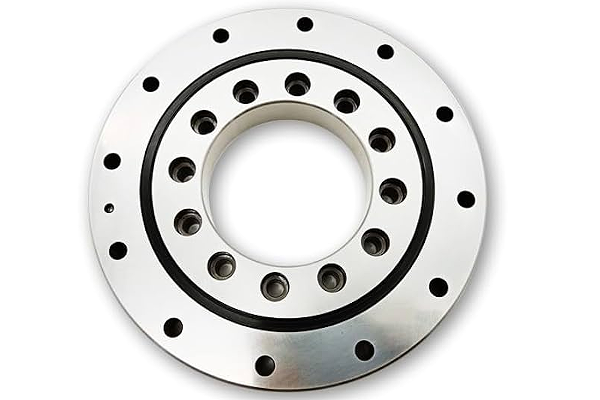

Ein Kreuzrollenlager ist ein Speziallager mit einem geteilten Innenring und einem drehbaren Außenring. Nachdem die Rollen und Distanzhalter in den geteilten Innen- oder Außenring eingesetzt wurden, wird der Ring zusammen mit dem Kreuzrollenlagerkragen fixiert, um Auseinanderfallen zu verhindern – dies vereinfacht die Montage des Kreuzrollenlagerkragens. Aufgrund der geteilten Struktur des Innen- und Außenrings des Kreuzrollenlagers kann das Lagerspiel eingestellt werden; selbst bei Vorspannung kann es dennoch hochpräzise Drehbewegung erzielen. Mit seiner einzigartigen Struktur wird es im Allgemeinen häufig in den Gelenklagern von Industrierobotern eingesetzt. Heute werden wir uns mit Kreuzrollenlagern befassen und sie im Folgenden genauer betrachten.

Es gibt hauptsächlich zwei Kategorien von Lagern, die in Industrierobotern weit verbreitet sind: dünnwandige Lager mit gleichem Querschnitt und Kreuzrollenlager. Lager für Industrieroboter sind eine ihrer wichtigsten tragenden Komponenten und eignen sich für eine Vielzahl von Anwendungsbereichen, darunter die Gelenk- oder Drehteile von Industrierobotern, die drehbaren Arbeitstische von Bearbeitungszentren, die drehbaren Teile von Manipulatoren, präzise drehbare Arbeitstische, medizinische Instrumente, Messwerkzeuge und IC-Fertigungsanlagen.

Vorteile von Kreuzrollenlagern für Roboter:

1. Hervorragende Drehgenauigkeit

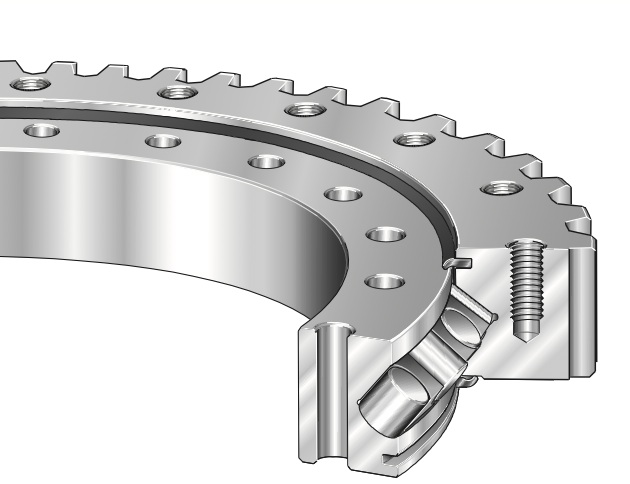

Die innere Struktur von Kreuzrollenlagern besteht aus Rollen, die senkrecht im Winkel von 90° zueinander angeordnet sind. Zwischen den Rollen sind Abstandshalter oder Separatoren angebracht, um Kippen oder Aneinanderreiben der Rollen und Erhöhung des Drehmoments wirksam zu verhindern. Darüber hinaus kommt es zu keinem einseitigen Kontakt oder Blockieren der Rollen. Gleichzeitig kann aufgrund der geteilten Struktur des Innen- und Außenrings das Spiel eingestellt werden. Selbst bei Vorspannung kann hochpräzise Drehbewegung erzielt werden.

2. Vereinfachte Montage

Der in zwei Teile geteilte Außen- oder Innenring wird nach der Montage der Rollen und Halterungen miteinander verbunden, was die Montage sehr einfach macht.

3. Fähigkeit, großen axialen und radialen Belastungen standzuhalten

Da die Rollen über Distanzhalter auf den V-förmigen gerillten Rollflächen in einem Winkel von 90° senkrecht zueinander angeordnet sind, kann das Kreuzrollenlager Belastungen in alle Richtungen standhalten, wie z. B. große Radialbelastungen, Axialbelastungen und Momentbelastungen.

4. Erhebliche Einsparungen beim Einbauraum

Die Größen der Innen- und Außenringe von Kreuzrollenlagern sind so weit wie möglich miniaturisiert. Insbesondere die ultradünne Struktur zeichnet sich durch kompakte Größe aus, die nahe an der Grenze liegt und gleichzeitig hohe Steifigkeit aufweist. Daher eignet sie sich für eine Vielzahl von Anwendungen, darunter Gelenk- oder Drehteile von Industrierobotern, Drehtische von Bearbeitungszentren, Drehteile von Manipulatoren, Präzisionsdrehtische, medizinische Instrumente, Messwerkzeuge und IC-Fertigungsanlagen.

Das oben Genannte umfasst alle Vorteile von Kreuzrollenlagern für Industrieroboter. Zusammenfassend lässt sich sagen, dass Kreuzrollenlager eine äußerst geeignete Option für Industrieroboter sind. Sie können die Gelenke von Industrierobotern flexibler machen, bieten ausgezeichnete Drehgenauigkeit und zeichnen sich durch einfache Bedienung aus. Darüber hinaus können diese Lager großen axialen und radialen Belastungen standhalten und erheblich Platz bei der Installation sparen.
