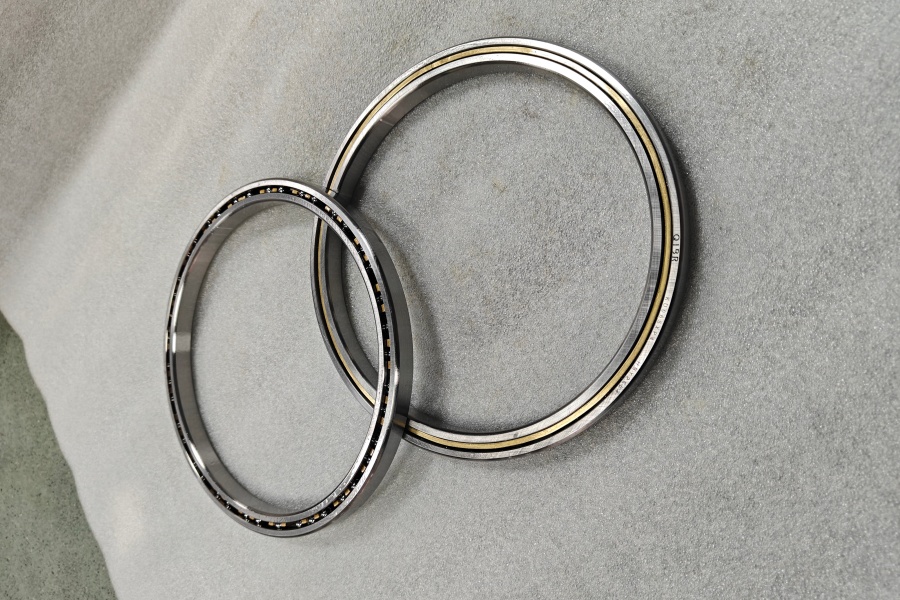

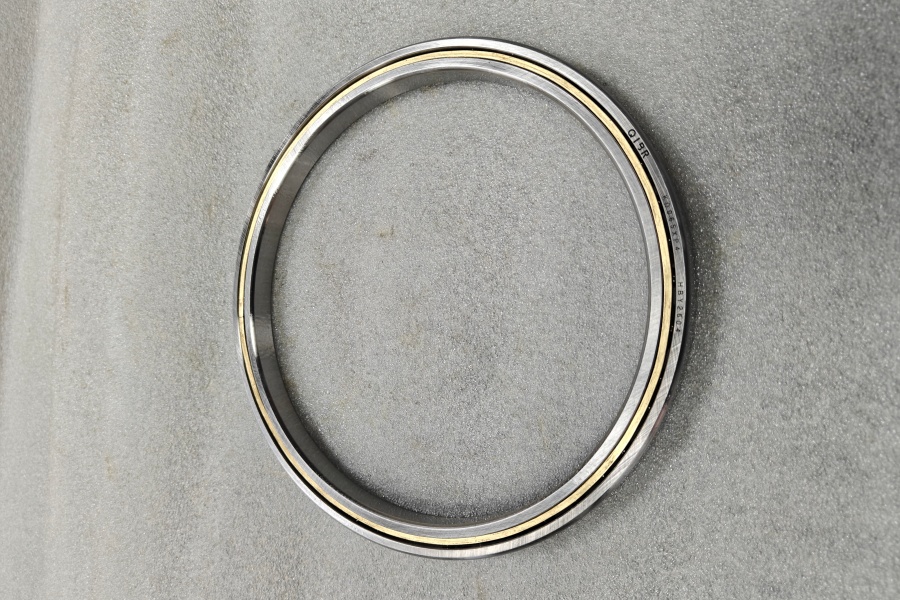

KD065XP4 Präzisions-Vierpunkt-Dünnringlager

In der modernen Präzisionsmaschinenbauindustrie haben sich Dünnringlager zu zentralen Komponenten für die Konstruktion leichter, miniaturisierter und hochpräziser Anlagen entwickelt. Unter den zahlreichen professionellen Lagermodellen zeichnet sich das KD065XP4 Vierpunkt-Dünnringkugellager durch seine kompakte Bauweise, hohe Drehgenauigkeit und hervorragende kombinierte Belastbarkeit aus. Es findet breite Anwendung in der High-End-Industrieautomation, der Präzisionsoptik, medizinischen Geräten und leichten mechanischen Strukturen in der Luft- und Raumfahrt und ist zu einer zuverlässigen Wahl für Ingenieure geworden, die ausgewogene Leistung und Raumoptimierung anstreben.

Das KD065XP4 gehört zur klassischen KD-Serie der Dünnringlager. Jeder Buchstabe und jede Zahl in seiner Modellbezeichnung hat eine klare technische Bedeutung. „KD“ steht für die Serie der festen Dünnringlager mit konstantem Querschnitt. Die Zahl „065“ kennzeichnet den Standard-Innendurchmesser des Lagers und entspricht dem einheitlichen Größenstandard der Dünnringprodukte der Branche. Der Buchstabe „X“ bezieht sich auf die klassische Vierpunktlager, während „P4“ angibt, dass das Lager streng nach den hochpräzisen P4-Toleranzstandards gefertigt wird, die weit über dem Präzisionsniveau gewöhnlicher Standardlager liegen.

Das zentrale Konstruktionsmerkmal des KD065XP4 ist seine Vierpunkt-Laufbahn. Im Gegensatz zu herkömmlichen einreihigen Radiallagern und gewöhnlichen Schrägkugellagern, die nur einseitige Belastungen aufnehmen können, ermöglicht diese Konstruktion, dass die Stahlkugeln vier stabile Kontaktpunkte mit den Laufbahnen des Innen- und Außenrings bilden. Dank dieses Vorteils kann ein einzelnes KD065XP4-Lager gleichzeitig radiale Belastungen, zweiseitige axiale Belastungen und Kippmomentbelastungen stabil aufnehmen. In vielen rotierenden Konstruktionen kann ein KD065XP4 zwei Sätze gepaarter Schrägkugellager ersetzen, was die gesamte mechanische Struktur erheblich vereinfacht, die Anzahl der Teile reduziert, den Montageaufwand senkt und das Gesamtgewicht sowie den Platzbedarf der Anlage effektiv begrenzt.

Als Dünnringlager ist der konstante Querschnitt ein weiterer wesentlicher Vorteil des KD065XP4. Seine Wandstärke und Querschnittsgröße bleiben bei standardisierten Durchmesserspezifikationen stabil. Diese Eigenschaft überwindet die Einschränkung herkömmlicher Lager, deren Dicke mit dem Innendurchmesser zunimmt. Sie ermöglicht es Konstrukteuren, den Wellendurchmesser angemessen zu vergrößern, um die strukturelle Steifigkeit zu verbessern, ohne den Einbauraum des Lagers zu vergrößern. Dies ist besonders entscheidend für beengte Einbausituationen wie rotierende Teile in Robotergelenken und rotierende Plattformen in Präzisionsinstrumenten und passt sich perfekt dem Entwicklungstrend moderner Anlagen hin zu Miniaturisierung und Integration an.

Das KD065XP4 ist als hochpräzises P4-Lager klassifiziert und zeichnet sich durch extrem strenge Maßkontrolle und Oberflächenbearbeitung aus. Im Produktionsprozess werden Innen- und Außenring durch Feinstschleifen bearbeitet, wodurch die Laufbahnoberfläche eine extrem hohe Glätte erreicht. Die hochpräzisen Stahlkugeln werden streng nach Größe und Rundheit geprüft und mit einem hochstabilen Käfig kombiniert. Das Gesamtprodukt weist extrem geringe Radial- und Axialschlagwerte auf, mit geringen Betriebsvibrationen und stabiler Rotation. Ob im Hochgeschwindigkeits-Dauerbetrieb oder bei der Präzisionspositionierung mit niedriger Drehzahl – es kann eine hervorragende Bewegungsgenauigkeit aufrechterhalten, was für Präzisionsbearbeitungs- und Messgeräte, die Steuerung im Mikrometerbereich erfordern, unersetzlich ist.

KD065XP4 besteht aus hochwertigem, speziell für Lager entwickeltem legiertem Stahl. Nach der umfassenden Wärmebehandlung durch Härten und Anlassen weisen Ring und Stahlkugeln hohe Oberflächenhärte, starke Verschleißfestigkeit und Kontaktermüdungsbeständigkeit auf. Der konventionelle Käfig besteht aus Messing oder hochleistungsfähigen technischen Verbundwerkstoffen, wodurch Reibungskollisionen während des Betriebs reduziert, Laufgeräusche gedämpft und die Laufruhe bei Hochgeschwindigkeitsbetrieb verbessert werden können. Gleichzeitig ist das Lager umweltverträglich, hat stabile Leistung innerhalb eines herkömmlichen Temperaturbereichs sowie eine gute Oxidations- und Rostbeständigkeit unter normalen Betriebsbedingungen.

In der industriellen Praxis zeigt das KD065XP4 hohe Vielseitigkeit. Es wird häufig in Drehgelenken von Industrierobotern, Drehtischen automatisierter Fertigungslinien und intelligenter Logistik eingesetzt. In der Hochpräzisionsindustrie kommt es in optischen Messgeräten, Halbleiter-Prüfgeräten und Präzisions-Laserbearbeitungsmaschinen zum Einsatz. In der Medizinbranche wird es in den Drehkonstruktionen von medizinischen Bildgebungsgeräten und intelligenten Rehabilitationsgeräten eingesetzt. Darüber hinaus findet es breite Anwendung in leichten Hilfsmechanismen für die Luft- und Raumfahrt sowie in hochwertigen automatisierten Verpackungsanlagen.

Die sachgemäße Nutzung und tägliche Wartung sind unerlässlich, um die Leistungsfähigkeit des KD065XP4 voll auszuschöpfen. Während der Montage ist heftiges Schlagen verboten, um Schäden an der präzisen Laufbahnoberfläche zu vermeiden. Entsprechend den Anforderungen an die strukturelle Steifigkeit kann eine angemessene Vorspannung helfen, das interne Spiel zu beseitigen und die Betriebsstabilität weiter zu verbessern. Für die tägliche Schmierung sollte ein hochtemperaturbeständiges und hochpräzises Spezialfett verwendet und das Schmiermittel regelmäßig nachgefüllt werden, um Reibungsverluste zu reduzieren. Für Arbeitsumgebungen mit Staub, Feuchtigkeit und Korrosion können maßgeschneiderte Dichtungsstrukturen gewählt werden, um Schadstoffe abzuschirmen und die Lebensdauer des Lagers zu verlängern.

Zusammenfassend lässt sich sagen, dass das Vierpunkt-Dünnringlager KD065XP4 eine kompakte Konstruktion, P4-Hochpräzision, hohe Belastbarkeit und lange Lebensdauer vereint. Es löst viele konstruktive Herausforderungen wie begrenzten Einbauraum und hohe Präzisionsanforderungen in modernen Maschinen. Mit seiner zuverlässigen Gesamtleistung und breiten Anwendungsflexibilität bietet es weiterhin eine solide Grundlage für die Modernisierung und intelligente Entwicklung der High-End-Fertigungsindustrie und bleibt eine unverzichtbare Schlüsselkomponente im Bereich der dünnwandigen rotierenden Getriebe.
