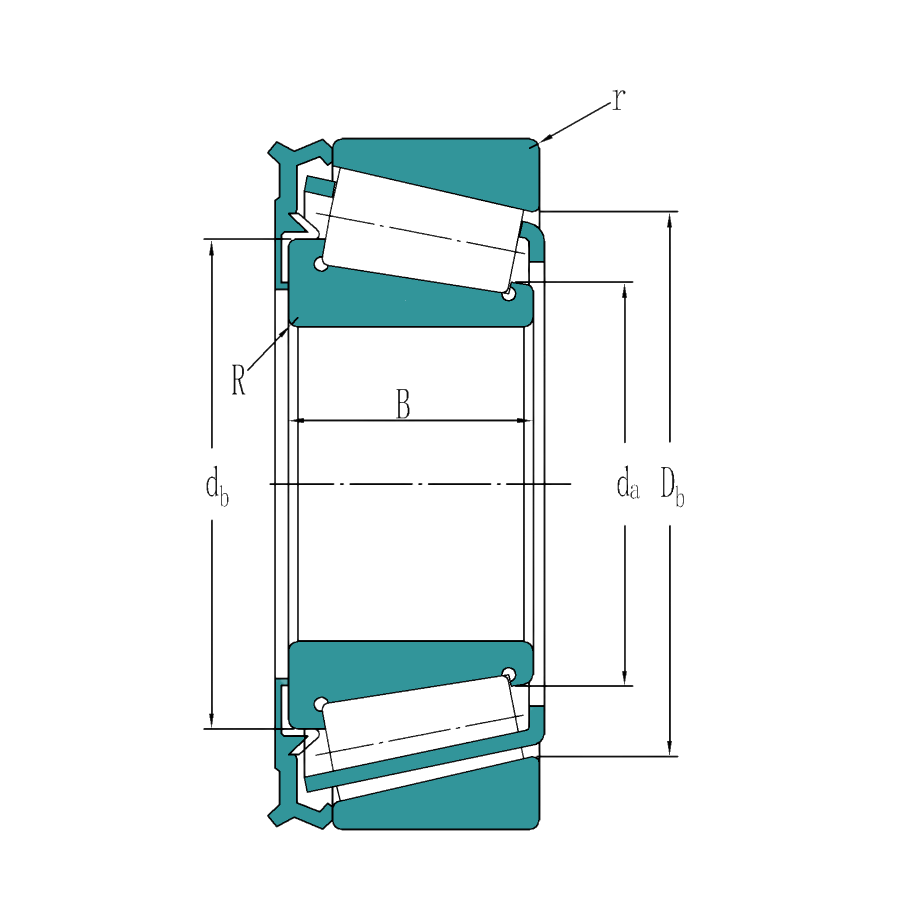

Einreihige Kegelrollenlager – Typ TSL
TSL-Lager verfügen über einen geflanschten Außenring, der als integraler Bestandteil der Lagerbaugruppe fungiert. Diese Konstruktion erzielt präzise axiale Positionierung des Lagers in Anwendungen, wo axiale Verschiebung relativ zum Gehäuse oder zur Welle kritisch ist.
Komponenten: TSL-Lager bestehen aus einer Innenringbaugruppe, einem Außenring und konischen Rollen, die in einer einzigen Reihe angeordnet sind. Das konische Design ermöglicht effektive Lastverteilung und erleichtert die Handhabung kombinierter Lasten.
Trennbare Teile: Der Innenring und der Außenring sind trennbar, was die Installation und Wartung vereinfacht. Die Komponenten sind einfach auszutauschen, ohne dass das gesamte Lager ausgetauscht werden muss.
Käfigkonstruktion: Diese Lager verfügen in der Regel über einen einteiligen Käfig aus gepresstem Stahl oder einen Stiftkäfig, der die Rollen gleichmäßig hält und verteilt. Diese Konstruktion verbessert die Leistung bei hohen Lasten und Geschwindigkeiten.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh
Material
GCr15
Innenringdurchmesser
0.75-3 inch
Außenringdurchmesser
1.781-5 inch
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/Standard-Industrieverpackung/OEM
Anwendungen
Automobilindustrie, Industriemaschinen, Luft- und Raumfahrt, Schienenverkehr
| Nr. | Produkt | Produktnummer | Lagerbeite (T) | Bohrung | Breite des Kegels (B) | Außendurchmesser des Außenrings (D) | MAX Radius der Wellenverrundung (R) | Gesamtbreite (T1) | |
|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
LM11949 - LM11910 (LM11900EA) | 0.61 inch | 0.75 inch | 0.655 inch | 1.781 inch | 0.05 inch | 0.641 inch | |
| 2 |
|
M12649 - M12610 (M12600LA) | 0.69 inch | 0.8437 inch | 0.72 inch | 1.9687 inch | 0.05 inch | 0.765 inch | |
| 3 |
|
07100 - 07196 (07000LA) | 0.5313 inch | 1 inch | 0.5614 inch | 1.9687 inch | 0.04 inch | 0.606 inch | |
| 4 |
|
L44642 - L44610 (L44600LC) | 0.56 inch | 1 inch | 0.58 inch | 1.98 inch | 0.14 inch | 0.588 inch | |
| 5 |
|
L44643 - L44610 (L44600LA) | 0.56 inch | 1 inch | 0.58 inch | 1.98 inch | 0.05 inch | 0.635 inch | |
| 6 |
|
L44643X - L44610 (L44600LB) | 0.56 inch | 1 inch | 0.58 inch | 1.98 inch | 0.05 inch | 0.05 inch | 0.635 inch |
| 7 |
|
LM67048 - LM67010 (LM67000LA) | 0.625 inch | 1.25 inch | 0.66 inch | 2.328 inch | 0.14 inch | 0.7 inch | |
| 8 |
|
LM48548 - LM48510 (LM48500LA) | 0.71 inch | 1.375 inch | 0.72 inch | 2.5625 inch | 0.14 inch | 0.785 inch | |
| 9 |
|
LM29748 - LM29710 (LM29700LA) | 0.71 inch | 1.5 inch | 0.72 inch | 2.5625 inch | 0.14 inch | 0.71 inch | |
| 10 |
|
13685 -13621A (13600LA) | 0.72 inch | 1.5 inch | 0.75 inch | 2.717 inch | 0.14 inch | 0.795 inch | |
| 11 |
|
13685 - 13621 (13600LA) | 0.75 inch | 1.5 inch | 0.75 inch | 2.717 inch | 0.14 inch | 0.825 inch | |
| 12 |
|
390A - 394A (395LC) | 0.8661 inch | 2.5 inch | 0.866 inch | 4.3307 inch | 0.06 inch | 0.9141 inch | |
| 13 |
|
399A - 394A (395LA) | 0.8661 inch | 2.6875 inch | 0.866 inch | 4.3307 inch | 0.09 inch | 0.97 inch |
Merkmale und Vorteile der einreihigen Kegelrollenlager der Serie TSL
1. Die einreihigen Kegelrollenlager der Serie TSL mit Dichtung
Die einreihigen Kegelrollenlager der Serie TSL sind mit Dichtung ausgestattet, in der Regel dem Dichtring aus Gummi und Haltering aus Metall. Die Dichtung verhindert wirksam, dass Staub, Schmutz, Feuchtigkeit und andere Verunreinigungen in das Lager eindringen. Durch die Dichtung können die Lager auch unter rauen Betriebsbedingungen stabile Leistung aufrechterhalten, wodurch Leckagen und Verunreinigungen des Schmierfetts reduziert werden.
2. Geringerer Reibungsverlust
Die Dichtung der einreihigen Kegelrollenlager der Serie TSL schützt nicht nur das interne Schmierfett, sondern reduziert auch den Reibungsverlust und verbessert die Betriebseffizienz des Lagers weiter. Mit Dichtring wird die Gesamtleistung des Lagers verbessert und der Energieverbrauch reduziert.
3. Hohe Tragfähigkeit
Die einreihigen Kegelrollenlager der Serie TSL können großen radialen und axialen Belastungen standhalten. Sie eignen sich besonders für Anwendungen, bei denen das Lager kombinierten Belastungen standhalten muss. Durch die konische Laufbahn kann die Last effektiv verteilt und Reibung und Verschleiß im Langzeitbetrieb reduziert werden.
4. Anpassungsfähig an hohe Temperaturen, hohe Geschwindigkeiten und raue Umgebungen
Die Dichtung der einreihigen Kegelrollenlager der Serie TSL verhindert nicht nur das Eindringen von Verunreinigungen, sondern sorgt auch für die Aufrechterhaltung der Schmierung im Lager, um dessen Stabilität in Umgebungen mit hohen Temperaturen, hohen Geschwindigkeiten und rauen Arbeitsbedingungen zu gewährleisten.
Leistungsverbesserung und Lösungen für die einreihigen Kegelrollenlager der Serie TSL
1. Optimierte Dichtung
Fortschrittlichere Dichtungsstrukturen wie zweilippige Dichtungen und kombinierte Dichtungen können das Eindringen von Verunreinigungen (wie Staub und Feuchtigkeit) wirksam verhindern, während sie gleichzeitig das Austreten von Fett verhindern und die Anpassungsfähigkeit des Lagers an die Betriebsumgebung verbessern.
2. Verbesserte Schmierung
Die Verwendung von hochwertigem Schmieröl oder -fett kann Reibung und Verschleiß effektiv reduzieren und den Betriebstemperaturbereich der Lager erhöhen.
3. Verbesserte Fertigungsgenauigkeit
Der Einsatz fortschrittlicher ausländischer Verarbeitungsgeräte und Techniken, wie z. B. Präzisionsschleifen und Superfinish, verbessert die geometrische Genauigkeit der Innen- und Außenringe und Rollen, reduziert Bearbeitungsfehler und verbessert somit die Rotationsgenauigkeit und Rauheit des Lagers.
4. Verbesserung der Materialeigenschaften
Durch Aufkohlen wird die Oberfläche des Materials gehärtet, während der Kern (das Herz) geringere Härte und gute Zähigkeit beibehält. Daher bewährt das Lager ausreichende Zähigkeit, wenn es hohen Belastungen ausgesetzt ist, sodass Risse oder Fragmentierung aufgrund von Stößen oder übermäßiger Ermüdung verhindert werden.
Hauptanwendungsbereiche der einreihigen Kegelrollenlager der Serie TSL
1. Landwirtschafts- und Sämaschinen
Landwirtschaftliche Maschinen wie Traktoren und Mähdrescher müssen oft in komplexen Umgebungen mit Schlamm, Staub, Feuchtigkeit usw. arbeiten. Die einreihige Kegelrollenlager der Serie TSL können das Eindringen von Fremdkörpern in das Lager verhindern, Ausfälle reduzieren und die Lebensdauer verlängern.
2. Achse
Die einreihigen Kegelrollenlager der Serie TSL, die in Eisenbahnachsen verwendet werden, können die radialen und axialen Lasten der Achse effektiv aufnehmen und sorgen langfristig für reibungslose Leistung.
3. Schiffsmotor
Die einreihigen Kegelrollenlager der Serie TSL werden in Schiffsmotoren eingesetzt, um hohen axialen und radialen Belastungen standzuhalten.
4. Bergbauausrüstung
Die einreihigen Kegelrollenlager der Serie TSL werden häufig in Geräten wie Brechern, Grubenwagen und Förderbändern eingesetzt, um die Leistung in rauen Umgebungen sicherzustellen.
