Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

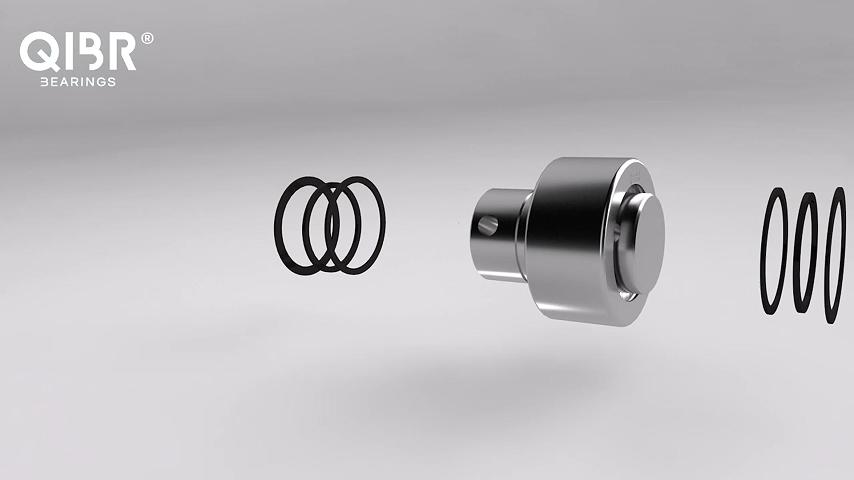

Gabelstapler-Seitenrollenlager – Nadellager
Nadellager für Gabelstapler sind für die Unterstützung lateraler Bewegung und die Handhabung schwerer Lasten in Gabelstaplern ausgelegt. Diese Lager verfügen über lange, schlanke zylindrische Rollen, die hohe Tragfähigkeit bieten und gleichzeitig eine kompakte Struktur beibehalten. Dadurch eignen sie sich ideal für Schwerlast-Gabelstapler, die robuste Leistung in engen oder anspruchsvollen Umgebungen erfordern.
| Nr. | Produkt | Produktnummer | Bohrungsabstand (B) | Breite des Innenrings (L) | Außendurchmesser (D) | Breite des Außenrings (C) | Wellendurchmesser |
|---|---|---|---|---|---|---|---|
| 1 |
|
SR36N38-1 | 36 mm | 44.7 mm | 38 mm | 24 mm | 18 mm |
| 2 |
|
SR40N45-1 | 40 mm | 51.7 mm | 45 mm | 24 mm | 22 mm |
| 3 |
|
SR58N42.75-1 | 58 mm | 72.5 mm | 42.75 mm | 30.2 mm | 19 mm |
| 4 |
|
SR58N42.75-2 | 58 mm | 72.5 mm | 42.75 mm | 30.2 mm | 19 mm |
| 5 |
|
SR59.5N42-1 | 59.5 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 6 |
|
SR60N42-1 | 60 mm | 80 mm | 42 mm | 36 mm | 20.2 mm |
| 7 |
|
SR60N42-2 | 60 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 8 |
|
SR60N42-3 | 60 mm | 85 mm | 42 mm | 36 mm | 20 mm |
| 9 |
|
SR60N42-4 | 60 mm | 85 mm | 42 mm | 36 mm | 20 mm |
| 10 |
|
SR60N42-5 | 60 mm | 85 mm | 42 mm | 36 mm | 20 mm |
| 11 |
|
SR60N42-6 | 60 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 12 |
|
SR60N42-7 | 60 mm | 80 mm | 42 mm | 37.5 mm | 20 mm |
| 13 |
|
SR60N42-8 | 60 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 14 |
|
SR60N42-9 | 60 mm | 80 mm | 42 mm | 36 mm | 19 mm |
| 15 |
|
SR60N42-10 | 60 mm | 80 mm | 42 mm | 30.2 mm | 19 mm |
| 16 |
|
SR60N42-11 | 60 mm | 80 mm | 42 mm | 34 mm | 20.5 mm |
| 17 |
|
SR60N42-12 | 60 mm | 80 mm | 42 mm | 34 mm | 20.5 mm |
| 18 |
|
SR60N47-1 | 60 mm | 80 mm | 47 mm | 30 mm | 23.5 mm |
| 19 |
|
SR60N50-1 | 60 mm | 80 mm | 50 mm | 34 mm | 23.5 mm |
| 20 |
|
SR60N52-1 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 21 |
|
SR60N52-2 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 22 |
|
SR60N52-3 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 23 |
|
SR60N52-4 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 24 |
|
SR64N58-1 | 64 mm | 88 mm | 58 mm | 40 mm | 31.75 mm |
| 25 |
|
SR64N58-2 | 64 mm | 88 mm | 58 mm | 40 mm | 31 mm |
| 26 |
|
SR64N58-3 | 64 mm | 88 mm | 58 mm | 40 mm | 31 mm |
| 27 |
|
SR68N42-1 | 68 mm | 90 mm | 42 mm | 34 mm | 20 mm |
| 28 |
|
SR68N42-2 | 68 mm | 90 mm | 42 mm | 34 mm | 20.5 mm |
| 29 |
|
SR82N52-1 | 82 mm | 108 mm | 52 mm | 40 mm | 23 mm |
| 30 |
|
SR82N60-1 | 82 mm | 108 mm | 60 mm | 40 mm | 32 mm |
Merkmale und Vorteile der Gabelstapler-Seitenrollenlager – Nadellager
Gabelstapler-Seitenrollenlager – Nadellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:
Reduzierung von Reibung und Verschleiß
Gabelstapler-Seitenrollenlager – Nadellager stützen den Mast und machen reibungslose Bewegung beim Heben und Senken. Indem sie mit dem Mast und der Schiene in Kontakt kommen, werden Reibung und Verschleiß effektiv reduziert und die Lebensdauer des Mastes und anderer Komponenten verlängert.
Reibungslose Bewegung
Die kugelförmige Kontaktfläche sorgt für einen niedrigen Reibungskoeffizienten und gewährleistet, dass der Mast beim Anheben oder Absenken reibungslos läuft.
Erhöhte Tragfähigkeit
Gabelstapler-Seitenrollenlager – Nadellager können einen Teil des Gewichts des Mastes tragen und die Last gleichmäßig verteilen, sodass der Mast schwereren Lasten standhalten kann und die Gesamttragfähigkeit des Gabelstaplers verbessert wird.
Verbesserte Stabilität der Steuerung
Gabelstapler-Seitenrollenlager – Nadellager können das Kippen oder die Verformung des Mastes reduzieren und den Mast beim Heben und Senken stabiler machen, was zur Verbesserung der Arbeitseffizienz und Betriebsgenauigkeit beiträgt.
Leistungsverbesserung und Lösungen für Gabelstapler-Seitenrollenlager – Nadellager
1. Hochfeste Legierungsmaterialien: Die Wahl hochfester, verschleißfester Legierungsmaterialien für die Rollen und Halterungen kann deren Druck- und Reibungswiderstand effektiv verbessern, ihre Lebensdauer verlängern und sie an Arbeitsumgebungen mit höheren Lasten und häufiger Arbeit anpassen.
2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.
3. Verstärkte Dichtungsstruktur: Das effiziente Dichtungssystem kann das Eindringen von externen Verunreinigungen wie Staub, Schmutz und Feuchtigkeit in die Lager verhindern. So können die Lager sauber halten und ihre Lebensdauer verlängert werden.
4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.
Hauptanwendungsbereiche der Gabelstapler-Seitenrollenlager – Nadellager
Hochregallager
In Hochregallagern müssen Gabelstapler in engen Gängen arbeiten. Gabelstapler-Seitenrollenlager – Nadellager sorgen dafür, dass der Gabelträger beim Anheben und Absenken stabil bleibt, die seitliche Schwankung des Gabelträgers verhindert und die Präzision des Gabelstaplers beim Arbeiten in großen Höhen gewährleistet wird.
Stapeln
Gabelstapler stapeln Waren auf unterschiedlichen Höhen, insbesondere wenn die Position der Waren präzise kontrolliert wird. Gabelstapler-Seitenrollenlager – Nadellager bieten die notwendige Unterstützung und verhindern, dass die Waren während des Hebens kippen oder kollidieren.
Langstreckentransport
Beim Langstreckentransport können Gabelstapler-Seitenrollenlager – Nadellager dazu beitragen, die seitliche Auslenkung des Mastes zu reduzieren, Reibung und Verschleiß zu verringern und somit die Lebensdauer des Gabelstaplers zu verbessern.
Betrieb in engen Gängen
Wenn Gabelstapler auf engem Raum eingesetzt werden, können Gabelstapler-Seitenrollenlager – Nadellager dazu beitragen, dass der Gabelstapler das Gleichgewicht und die Stabilität beibehält, insbesondere bei Transport und Heben. Dadurch werden die Auswirkungen von Seitenkräften reduziert und die Sicherheit während des Betriebs gewährleistet.
